【技術要點】如何繪制尖頂屋頂（使用坡度箭頭）
在繪制屋頂的時候，屋頂的形狀一般是根據繪制的路徑來生成的，接下來介紹通過坡度箭頭來繪制尖頂屋頂

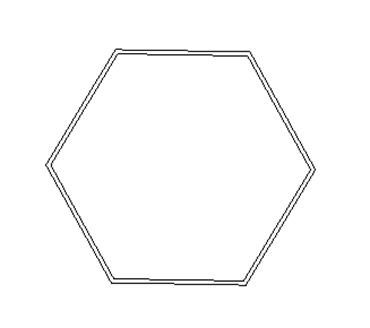

首先我們繪制幾面這樣的墻體，主要做測試用的。
然后用拾取墻的命令為其添加屋頂，如圖

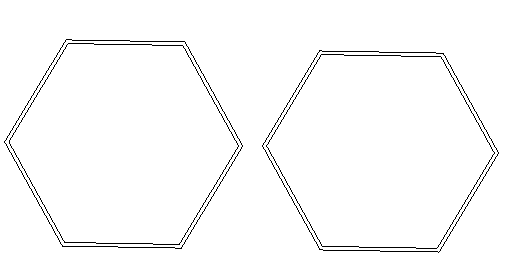

接下來，為了方便比較，我們復制同樣的墻體，但是區別的是將位置稍作變化。如何

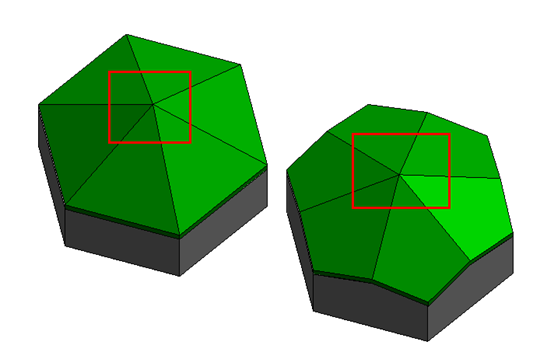

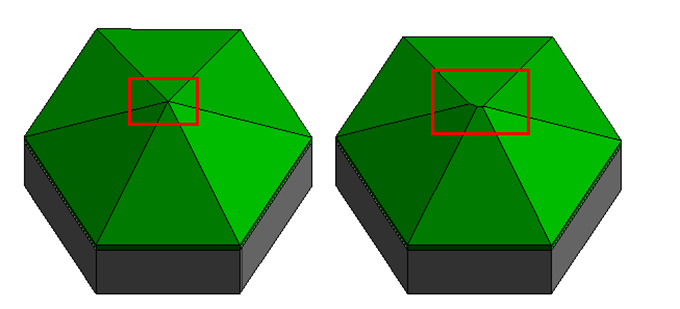

同樣的方法，拾取墻體繪制屋頂，完成之后，兩種墻體生成的屋頂有區別，如圖
從圖中可以看住，兩種屋頂的頂部不同，接下來我們使用坡度箭頭來繪制同樣的屋頂。

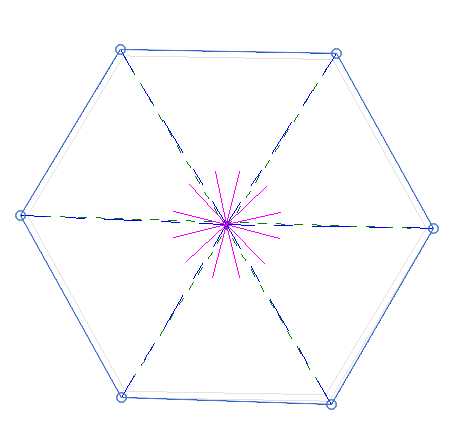

首先點擊屋頂，進入編輯模式，為了保證規范性，一般我們會用參照線來確定屋頂的中間位置，然后通過坡度箭頭命令。如圖

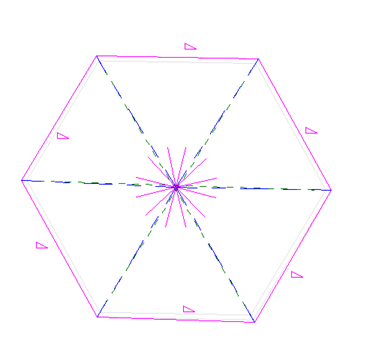

完成之后，將屋頂的定義坡度全部取消，這是因為我們添加了坡度箭頭，就與原來的坡度沖突了，所以我們需要將原來的坡度取消掉，新添加的坡度箭頭才能發揮作用。

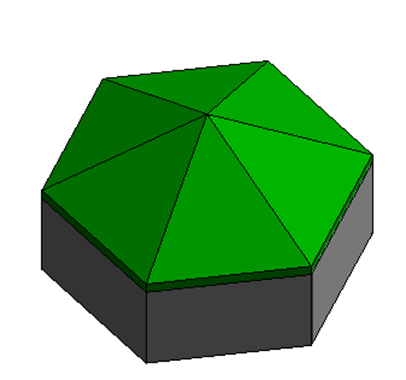

最后，點擊完成即可，
