【技術要點】revit中玻璃屋頂的創建方法
隨著建筑的多元化，很多玻璃式的屋頂開始逐漸成為建筑的主流之一。下面給大家介紹兩種創建玻璃屋頂的方法。

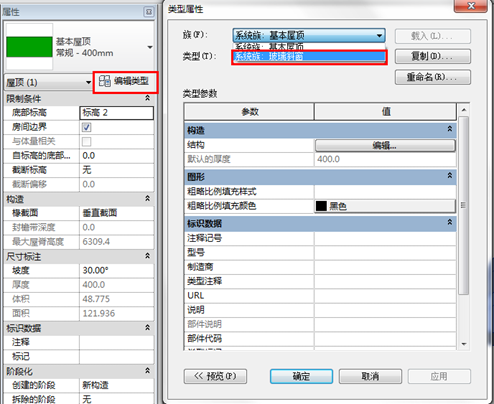

第一種，很簡單，我們只需將屋頂的系統類型改成玻璃斜窗即可，如圖

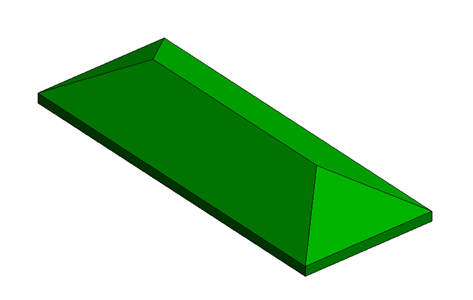

我們將族的類型改成玻璃斜窗即可完成我們想要的屋頂

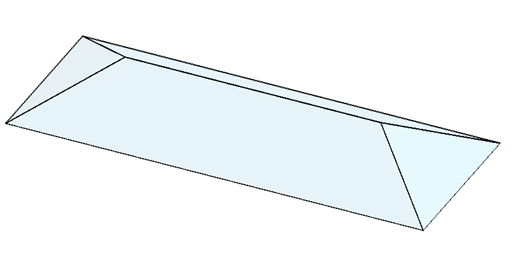

點擊確定，如圖
第二種，方法對于第一種就難了很多，這里只介紹創建的方法，所以最后的斜窗樣式跟第一種可能有不同，但是介紹的方法是沒問題的。

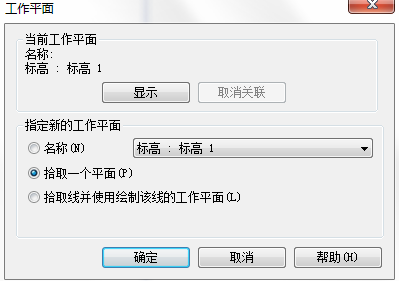

這種方法用到了內建體量，在此之前，我們需要繪制一條參照平面，這個根據項目設計的具體需要來繪制，沒有硬性要求。設置并拾取剛繪制的參照平面。

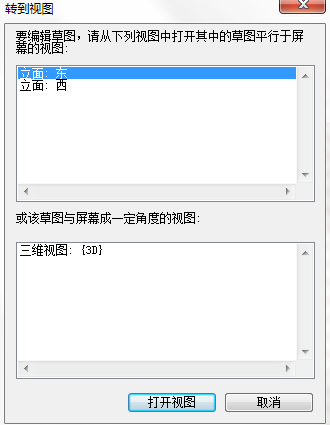

這時，系統會提示我們需要的視圖，根據我們的需要進行選擇，并點擊確定，進入繪圖模式
繪制需要的三角形，完成之后，選取整個三角形，在創建形狀中選擇實心形狀。
我們使用tab切換鍵選取要拉伸的面，如圖。
拉至需要的尺寸或設計要求。如圖。
這時，我們使用體量和場地選項卡下面屋頂的命令，為體量面添加屋頂，選取的時候我們在屬性面板中選取玻璃斜窗，創建屋頂，最后刪除體量即可。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
