【技術要點】如何在曲面墻上開洞
問題：Revit中怎么樣才能在曲面墻上開洞呢？
對于規則的墻體直接選擇編輯輪廓命令即可。但是對于曲面墻我們可以發現“編輯輪廓”命令不可使用。這時候我們怎么處理呢？

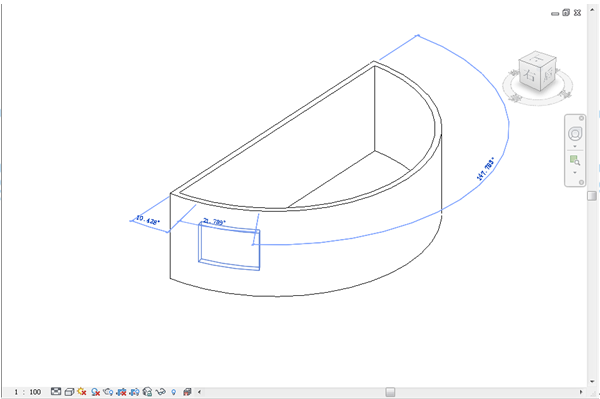

我們可以使用“常用”選項卡下的“洞口”面板中的“墻”命令進行開洞，如圖-1
圖-1
但是這樣開出來的洞口只能是矩形，有沒有別的方法呢？答案是肯定的。我們可以點擊“常用”選項卡下的“構建”面板中的“構建”的下拉菜單里的“內建模型”命令。在族類別和族參數里面選擇常規模型。繪制一個空心拉伸與墻體相交。如圖-2
圖-2

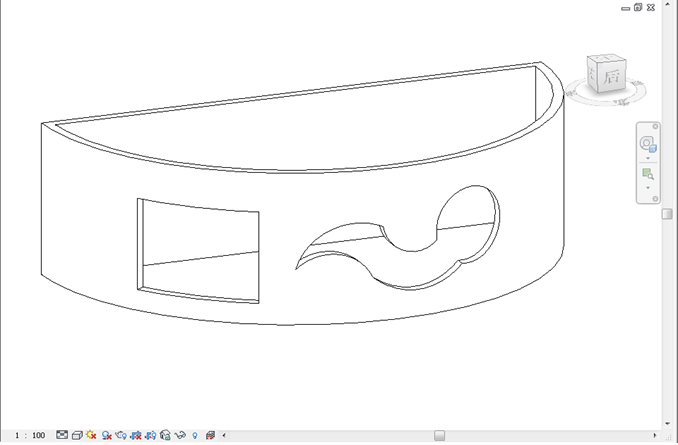

繪制完空心拉伸后使用命令使空心拉伸與墻體剪切。剪切完成后效果如圖-3
圖-3
拓展：
圖-4

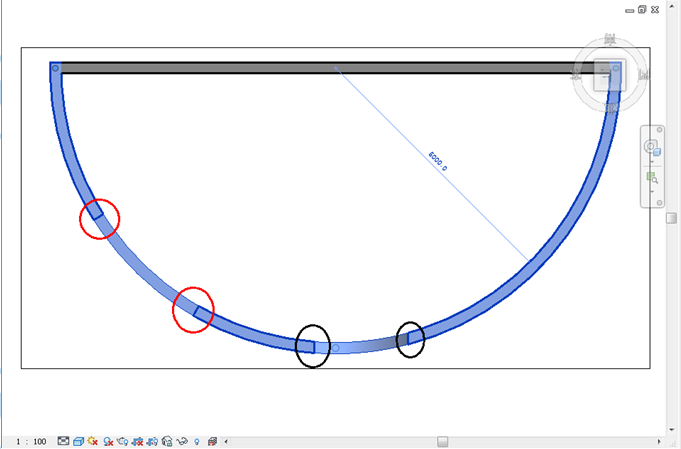

圖-4是上面繪制的墻體的剖面，大家可以觀察下用洞口命令剪切的墻體(紅色框選部分)與用空心拉伸剪切的墻體(黑色框選部分)切口的不同。
