    一、命令概述

    樓梯在建筑物中作為樓層間垂直交通用的構件。用于樓層之間和高差較大時的交通聯系。在設有電梯、自動梯作為主要垂直交通手段的多層和高層建筑中也要設置樓梯。高層建筑盡管采用電梯作為主要垂直交通工具，但仍然要保留樓梯供火災時逃生之用。樓梯由連續梯級的梯段（又稱梯跑）、平臺（休息平臺）和圍護構件等組成。樓梯的最低和最高一級踏步間的水平投影距離為梯長，梯級的總高為梯高。

    在Revit中樓梯的繪制方法有兩種

    ①按構件繪制

    ②按草圖繪制

    二、執行方式

    功能區：“建筑”選項卡“樓梯坡道”面板“樓梯”下拉菜單“樓梯(按構件/按草圖)”

    三、繪制技巧

    首先我們一起來看看按構件如何繪制樓梯

    第一步：設置樓梯屬性

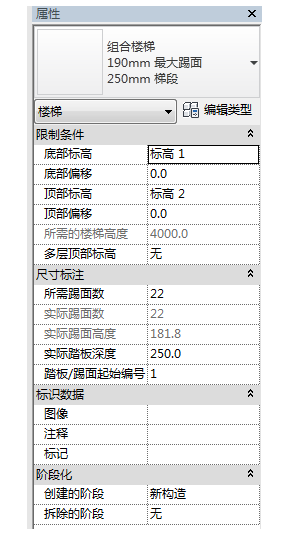

    實例屬性，如圖1

    圖1

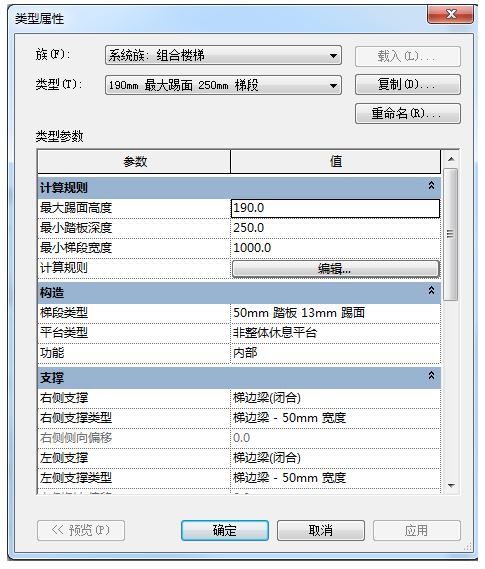

    類型屬性：點擊屬性瀏覽器下編輯類型進入，在對話框中設置各參數的具體數值，如圖2。

    圖2

    第二步：繪制樓梯

    各參數設置完成后，，將鼠標光標移動到繪圖區域中的平面視圖上，單擊樓梯的起始位置，拖動鼠標，這時軟件會提示已創建的踢面數和剩余踢面數，如圖3

    圖3

    繼續拖動，單擊本梯段末端位置，完成一段梯段的繪制。

    完成一段梯段后繼續繪制下一段梯段，直到軟件提示已創建多少個踢面，剩余0個，如圖4

    圖4

    此時，樓梯由梯段和平臺構件組成。

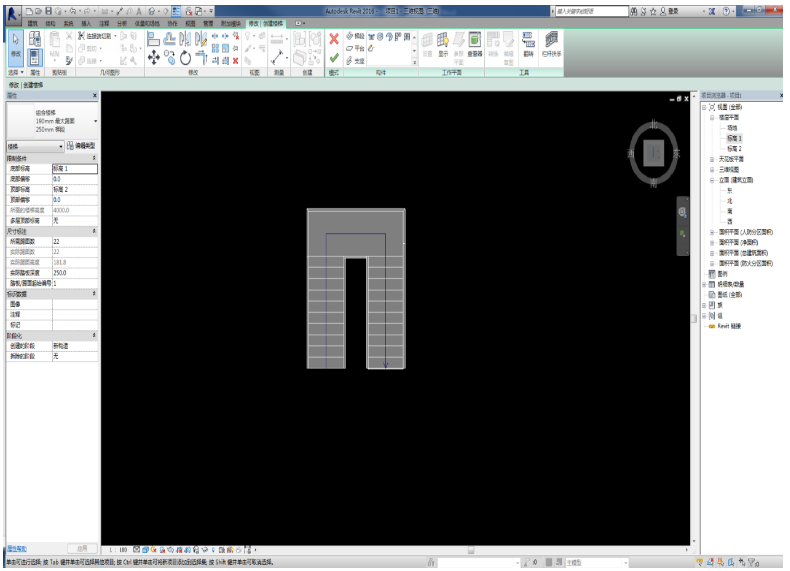

    單擊完成草圖編輯模式，樓梯繪制完成，切換到三維視圖中查看。如果需要對樓梯進行修改，可以選中樓梯點擊“編輯樓梯”按鈕進入草圖模式進行修改，如圖5

    圖5

    下面我們來看一下按草圖繪制樓梯

    第一步：設置樓梯屬性同構件樓梯(詳情見圖1、圖2）

    第二步：繪制樓梯

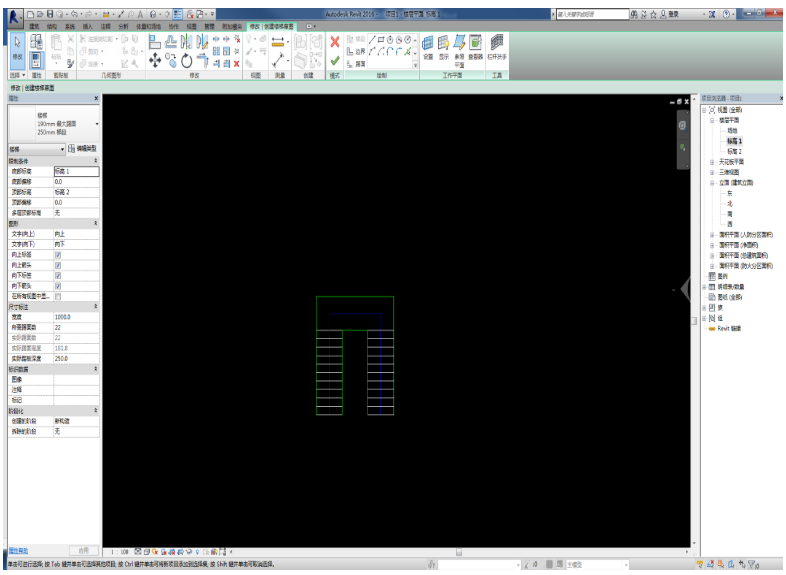

    各參數設置完成后，將鼠標光標移動到繪圖區域中的平面視圖上，單擊樓梯的起始位置，拖動鼠標，這時軟件會提示已創建的踢面數和剩余踢面數,如圖6

    圖6

    繼續拖動，單擊本梯段末端位置，完成一段梯段的繪制。

    完成一段梯段后繼續繪制下一段梯段，直到軟件提示已創建多少個踢面，剩余0個，如圖7

    圖7

    此時，樓梯草圖由踢面線和邊界線組成，可對踢面線和邊界線再次進行編輯。

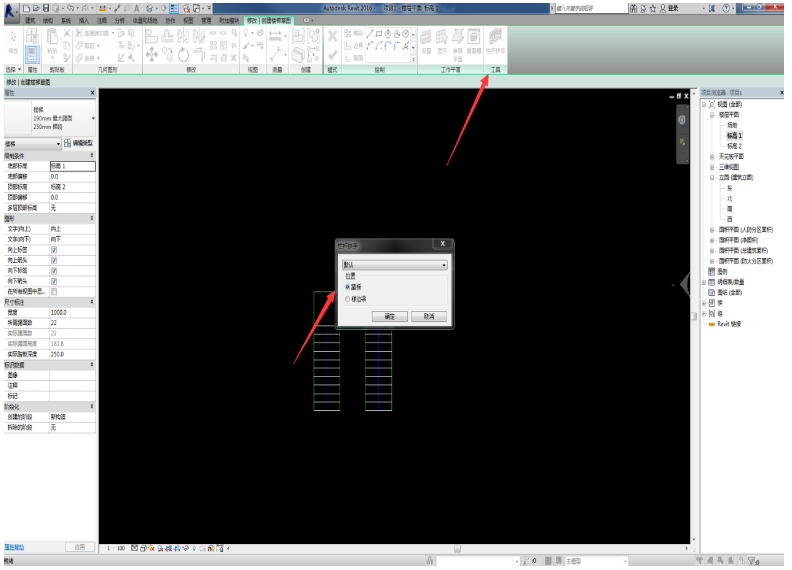

    單擊“修改”面板中的“樓梯扶手”按鈕，在彈出的“欄桿扶手”對話框中設置欄桿扶手的類型和放置位置，如圖8

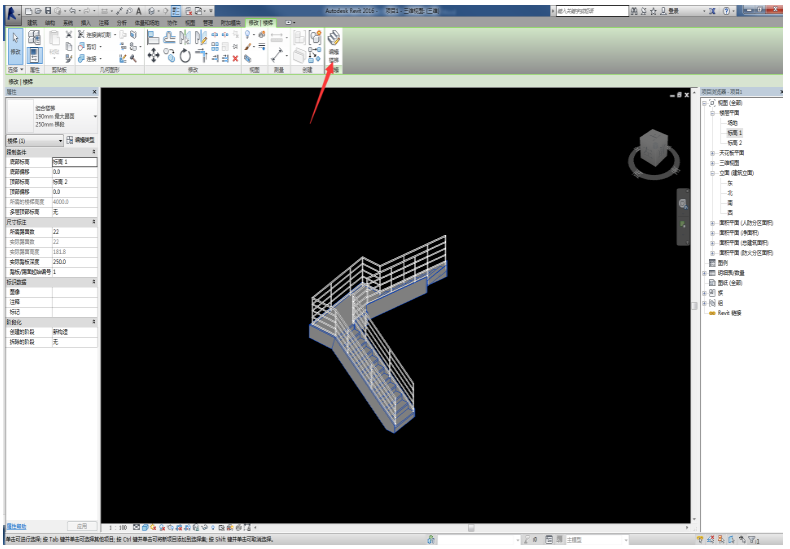

    圖8

    單擊完成草圖編輯模式，樓梯創建完成，切換到三維視圖中查看。

    如果依舊想對樓梯進行修改，可以選中樓梯點擊“編輯樓梯”按鈕進入草圖模式進行修改。

    以上就是我們Revit中兩種樓梯繪制方式的具體方法，相信大家也都了解了。
