【技術要點】樓梯扶手連接技巧
問題提出：在用revit繪制樓梯時扶手可自動生成，但是生成的樓梯扶手在轉角處卻是斷開的。

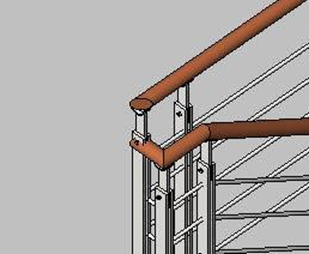

通常有幾種情況，如圖-1
圖-1

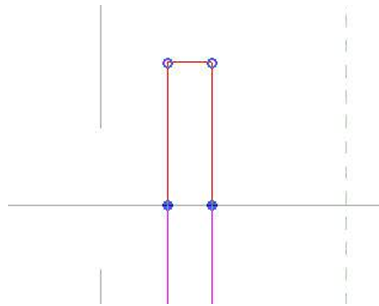

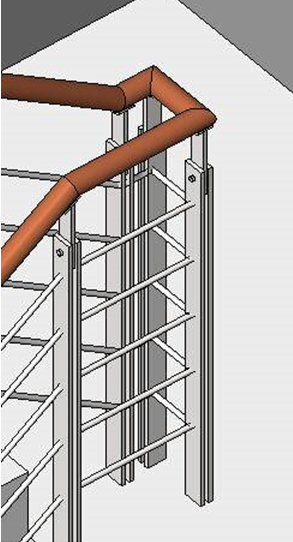

遇到這種情況時，可以選擇樓梯扶手然后點編輯命令，將原有的樓梯扶手線向后移動一定的距離然后再用斷開的線重新連接就能解決問題了，如圖-2，圖-3：
圖-2
圖-3

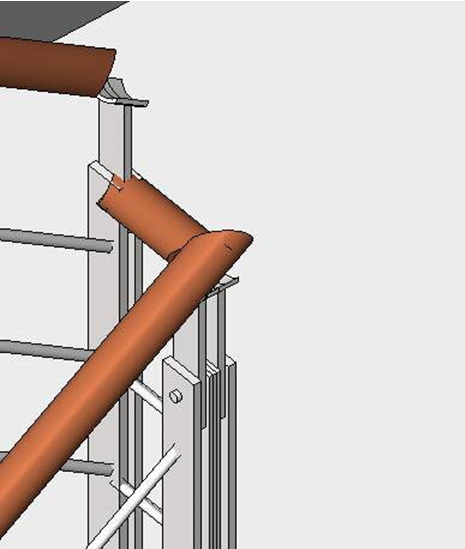

有時會出現這種情況如圖-4：
圖-4

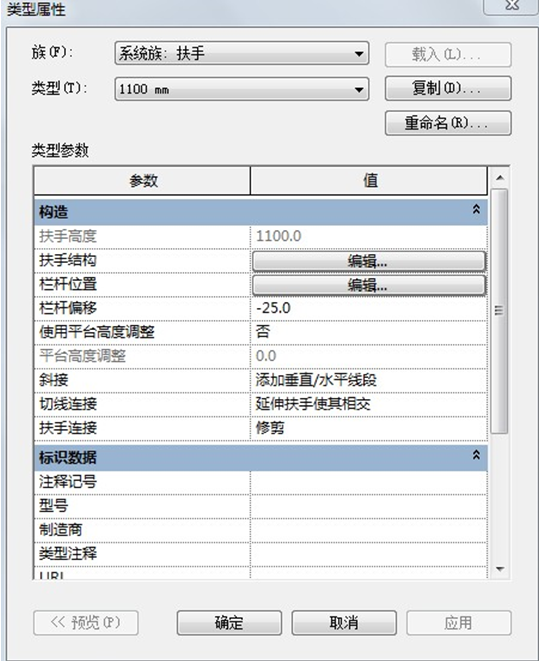

這是因為在樓梯扶手類型屬性中的使用平臺高度調整選擇了是，這樣使樓梯平臺產生了偏移，這是只要將平臺高度調整選擇否就可以了。
圖-5

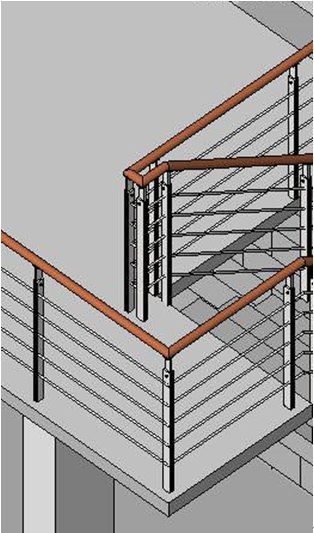

調整后如圖-6
圖-6
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
