常規鋼筋設置為指定設置，目的是通過參照彎鉤來確定形狀匹配和在區域和路徑鋼筋中顯示獨立鋼筋圖元。
下面的設置位于“鋼筋設置”對話框的“常規”部分。在哪里？
單擊“結構”選項卡 →“鋼筋”面板下拉列表 →（鋼筋設置）。
區域和路徑鋼筋中的主體結構鋼筋
此選項的可用性取決于您使用的文件。當您執行以下操作時：
打開新文件-此選項為默認設置，但是您可以選擇要在項目中使用哪個區域和路徑模式。創建區域或路徑鋼筋后，將禁止您更改模式。
打開包含以前定義的區域和路徑鋼筋的現有文件-可在您從項目中刪除以前定義的鋼筋對象后使用此選項。
重要：不能在一個項目中使用兩個不同的區域和路徑模式。
選擇區域和路徑鋼筋中的主體結構鋼筋從而能夠：顯示樓板、墻和基礎底板中的獨立鋼筋圖元。
將項目中的每條鋼筋添加到明細表。
“主體結構鋼筋”將創建鋼筋集（如果可能）。這樣可以將鋼筋集（將長度相同的相鄰鋼筋編組在明細表一行中）這樣的圖元添加到明細表。
從項目中刪除區域或路徑系統并保留鋼筋或鋼筋集原地不變。
在鋼筋形狀定義中包含彎鉤
重要：應該在項目中放置任何鋼筋之前定義此選項。以默認設置放置鋼筋后，將無法清除此選項（如果不首先刪除這些實例）。
如果選中此選項，在鋼筋形狀匹配用于明細表的計算時會包含彎鉤。帶有彎鉤的鋼筋將保持其各自的形狀標識。這是新項目的默認設置。
如果取消選中此選項，在鋼筋形狀匹配用于明細表的計算時會排除彎鉤。帶有彎鉤的鋼筋將與最接近的不帶彎鉤的形狀相匹配，并且不會影響鋼筋形狀匹配。例如：
包括“鋼筋形狀定義”中的“末端處理”
重要：應該在項目中放置任何鋼筋之前定義此選項。以默認設置放置鋼筋后，將無法清除此選項（如果不首先刪除這些實例）。此選項在默認情況下處于未選中狀態。
如果選中此選項，則在計算鋼筋形狀匹配以編制明細表時會包含端部處理。帶端部處理的鋼筋將保持其各自的形狀標識。
更改為帶末端處理的形狀時，匹配幾何圖形但不應用形狀，因為只有放置帶末端處理的連接件才能給鋼筋實例提供末端處理。在任何模型內，不帶接頭的鋼筋不能有末端處理。

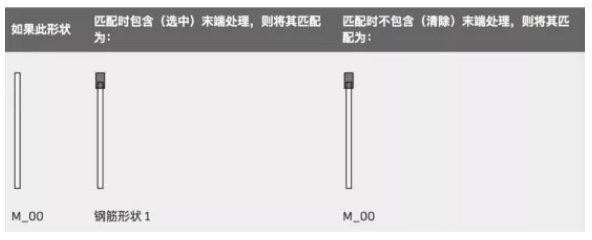

如果清除此選項，則在計算鋼筋形狀匹配以編制明細表時會忽略端部處理。帶末端處理的鋼筋將與不帶末端處理的最接近的形狀匹配，并且不會影響鋼筋形狀匹配。例如：
