我們在使用Revit的時候會有經常自己創建族文件的經歷，大部分族文件一次即可創建完成，但是涉及到復雜、參數多的族文件，我們往往會通過“嵌套”的方式來減少單個族中的參數，從而能更好的控制族進行參變。下面我們通過一個百葉窗的案例來和大家分享嵌套族的制作，大家需要對案例加以思考。
先看思路：百葉窗可以分為窗框和百葉，百葉的數量隨著窗框的增高增多，百葉的寬度隨著窗框的變寬變寬，百葉的角度可以單獨調整。

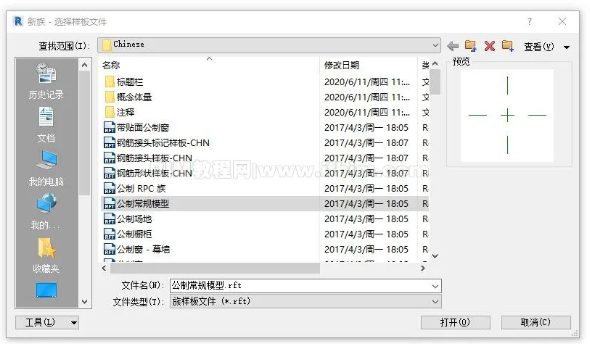

1、新建百葉葉片，選擇公制常規模型族樣板
將視圖切換到左立面視圖或者右立面視圖，創建拉伸，用來制作百葉。

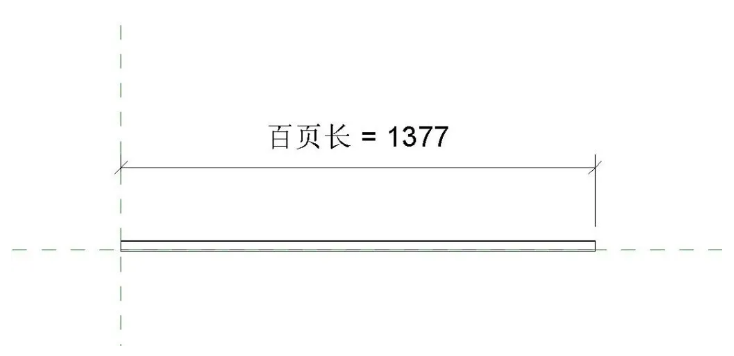

在平面視圖給百葉給一個長度參數

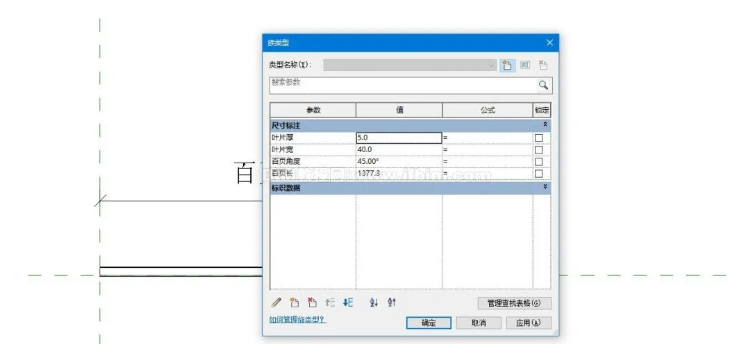

這時候我們百葉的葉片就制作完了，包含的參數有：
我們把這個保存成百葉葉片族。

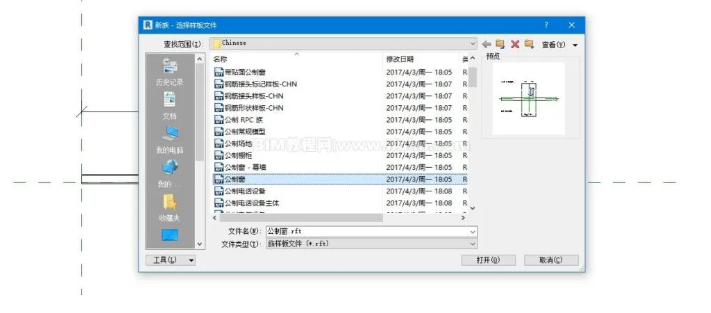

創建百葉窗框，選擇公制窗的族樣板。

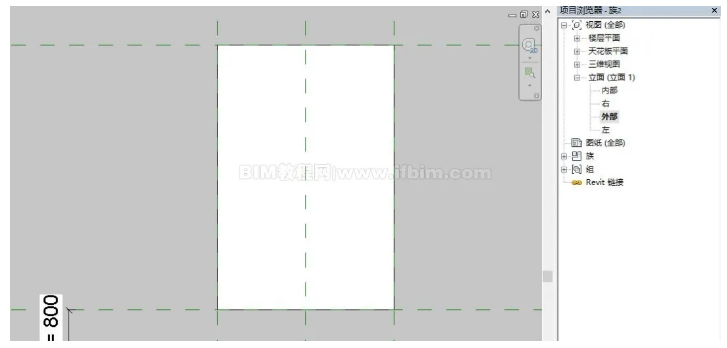

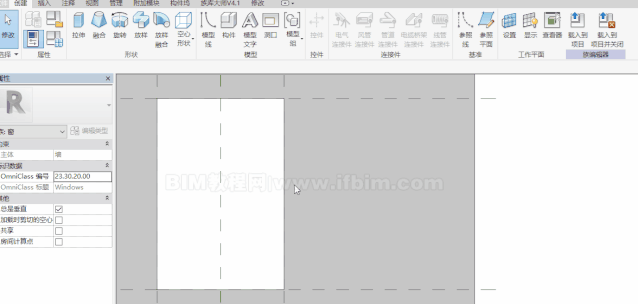

打開外部立面，創建拉伸窗框。

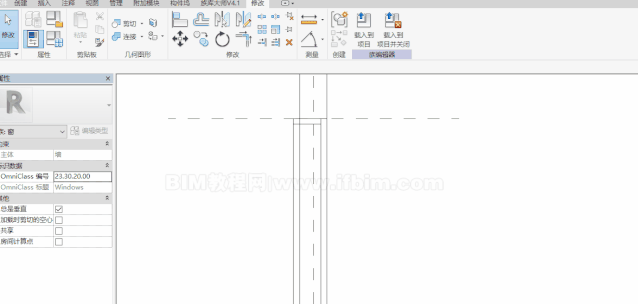

在左視圖或者右視圖調好位置。

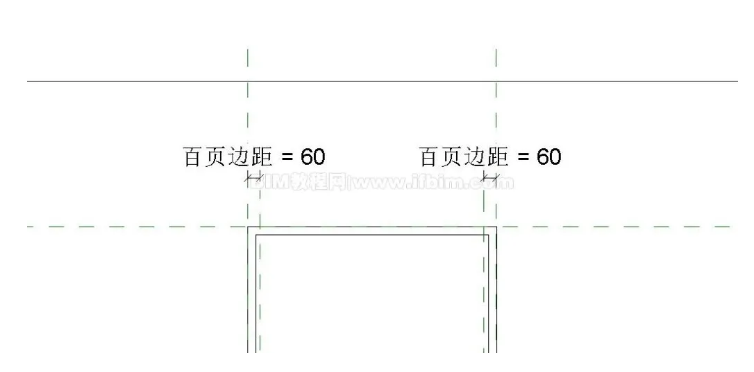

我們在窗框左右給百葉做一個邊界定位的參照平面，因為百葉和窗框沒有貼死。

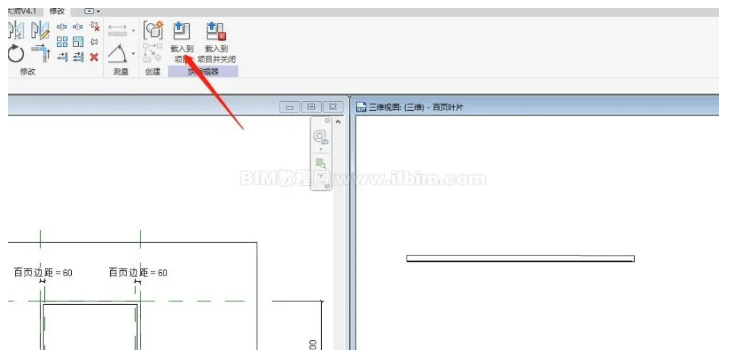

把剛才做好的百葉族載入到這個族中

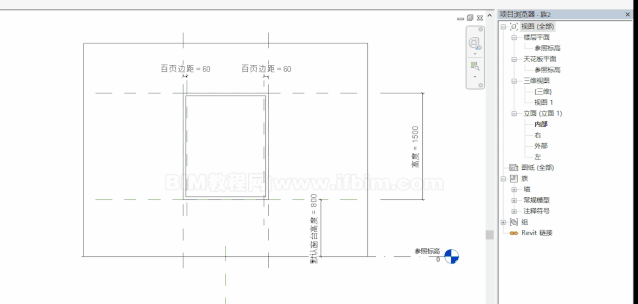

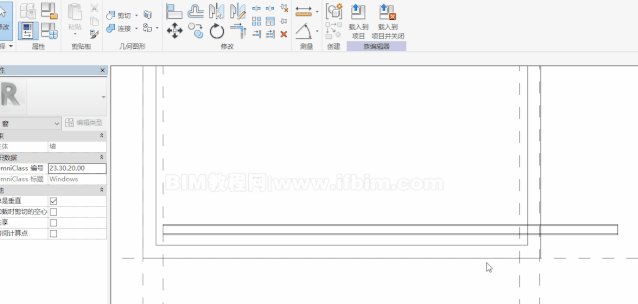

在新的族中放置百葉族并調整位置

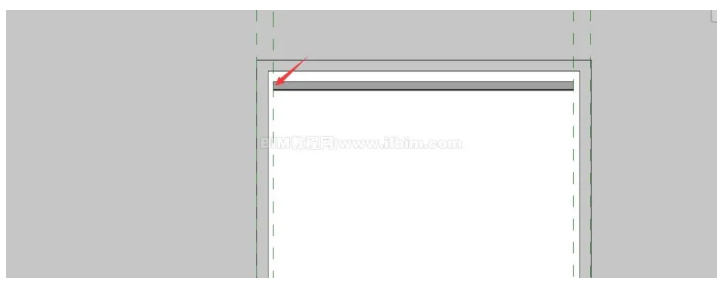

這時候我們發現百葉葉片右側有部分伸出來了，這時候我們就要通過參數關聯來調整這一部分的長度了。
通過把百葉族的“百頁長”這個參數關聯到新建的“百頁葉片長度”這個參數上，這時候已經實現了族參數的嵌套關聯。

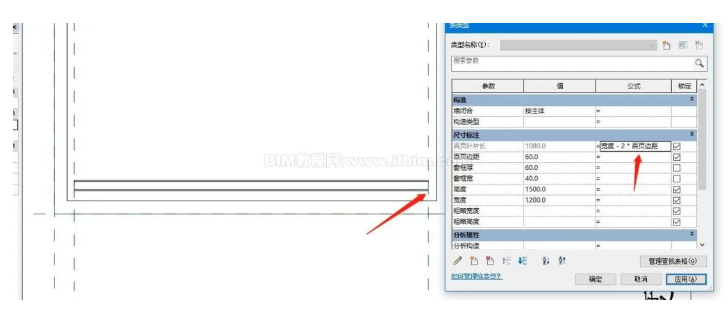

下面我們通過簡單的數學關系來計算“百頁葉片長”這個參數的數值。

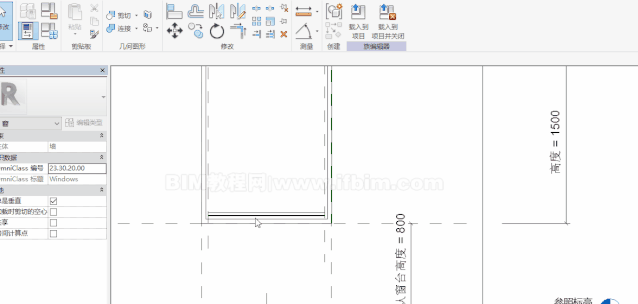

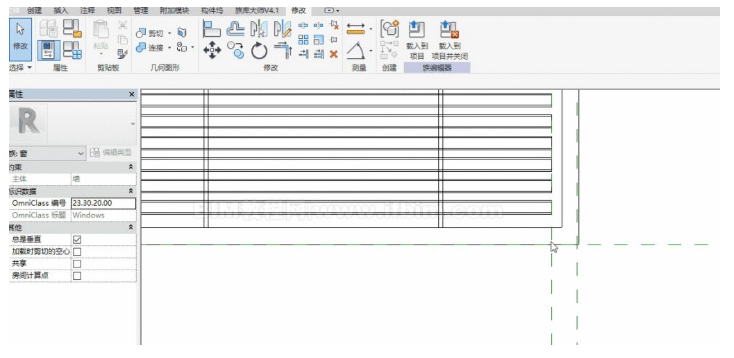

通過參數，葉片已經對其，接下來我們通過陣列關系生成更多的百葉葉片。
并將上面的百葉和參照平面鎖定

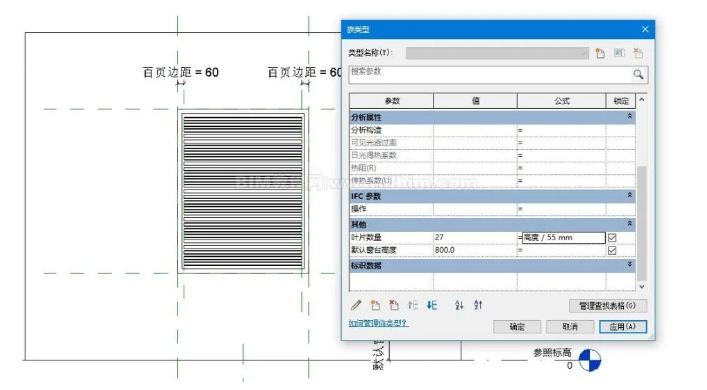

再通過計算，葉片數量等于高度除以百葉葉片之間的距離，所以我們可以這樣寫公式。

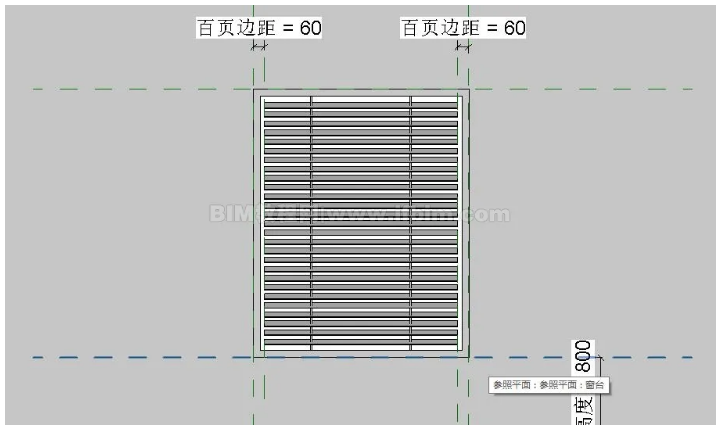

接下來給百葉設置兩根連接桿
用拉伸命令創建兩根圓桿即可
在把“百葉族”中的其他參數關聯一下現在的族參數，可以用現有的參數，也可以新建參數。
材質這里就不設置了，大家可以根據之前的文章給百葉和窗框設置自己需要的材質。
載入到項目中測試一下各個參數是否正常。
通過這個案例希望大家能夠舉一反三，應用到其他族的制作過程中。
