    一、施工難點及解決方案

    1、施工難點：

    小編在做河南省漯河市XX項目時，完成基坑挖土后，施工進入基礎、集水坑、電梯基坑開挖。遇到一個非常不好解決的問題：如何精確放線問題，具體分析如下：

    本項目有集水坑、電梯基坑位于承臺中，有連體集水坑和連體電梯基坑，相互之間存在復雜的交界關系，而且坑壁需要放坡，從二維圖紙很難想象出實際的樣子，挖土放線時無從下手。

    圖紙如下：

    平面圖

    大樣圖

    傳統二維模式下，施工人員只能根據二維圖紙想象或者手繪三維圖形輔助理解三者之間的相互關系，放線定位比較困難，精度無法保證。下圖所示，施工人員為了便于理解手工繪制三維圖形：

    手繪三維集水坑

    下圖所示為坑的放線定位，圖中紅框內為兩個坑壁的交界位置，因為坑壁需要放坡，所以交叉位置是一條空間的斜線，不容易精確定位。

    放線定位及挖土（1）

    放線定位及挖土（1）

    此時如果能夠方便的給出所有交界位置的精確坐標，放線及開挖豈不是有理有據，不會出現少挖或過挖。下面是基于這個問題總結出來的一套解決方案。

    2、解決方案：

    此問題的關鍵在于找到合適的建模方法，能夠方便的在地基上摳出坑的形狀并能做到三者之間相互剪切。如下圖所示：

    集水坑挖土三維模型

    集水坑挖土定位及坡度標注

    想要達到上圖所示的建模效果你還得費一番功夫學習下面一些建模技巧。

    二、建模方法：

    1、創建筏板（使用Revit系統族“結構基礎—基礎底板”創建）

    2、創建地基：

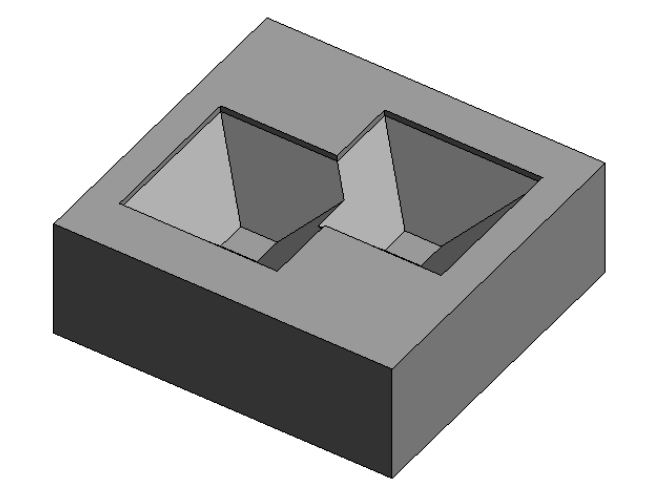

    地基土壤不要使用地形創建，可以使用樓板來創建地基。因為后邊創建的集水坑、基礎、電梯基坑族要創建空心模型，放置這些族的時候可以對地基（用樓板繪制）形成剪切，形成如下圖所示的剪切效果：

    3、基礎、集水坑、電梯基坑族的創建：

    此步驟重點是讓這三個族擁有剪切地基（用樓板繪制）的功能，實現方法是創建與集水坑外輪廓一致的空心模型，通過空心模型實現對地基的剪切。

    族的創建步驟如下：

    A.使用公制常規模型族樣板新建族文件，如下圖所示：

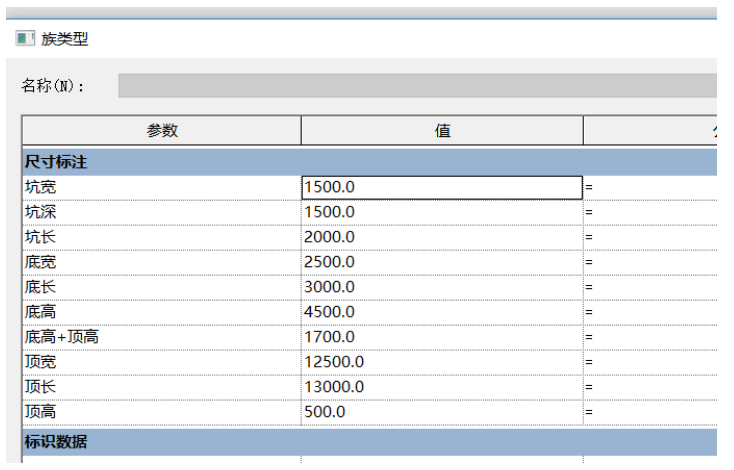

    B.設置族參數：

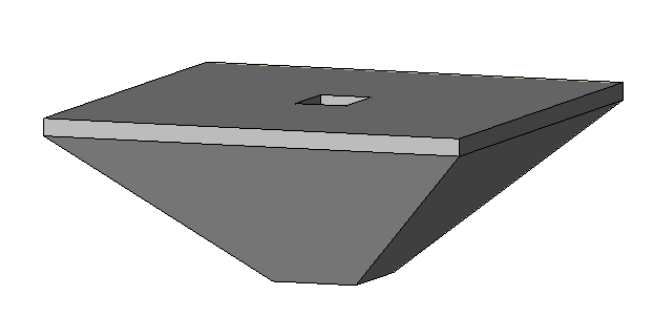

    C.創建實體模型：

    使用拉伸、放樣等形狀命令創建實體模型并關聯參數：

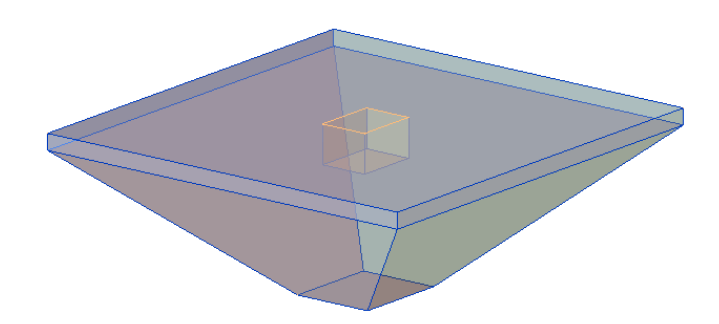

    D.創建與實體模型大小一致的空心模型：

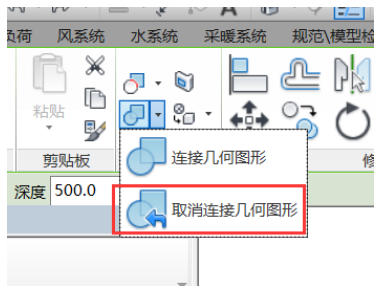

    E.取消連接幾何圖形：

    此步驟的目的在于不要讓空心模型剪切集水坑的實體模型，一旦空心模型和實體模型連接，那么在項目文件中集水坑的實體模型則不可見。

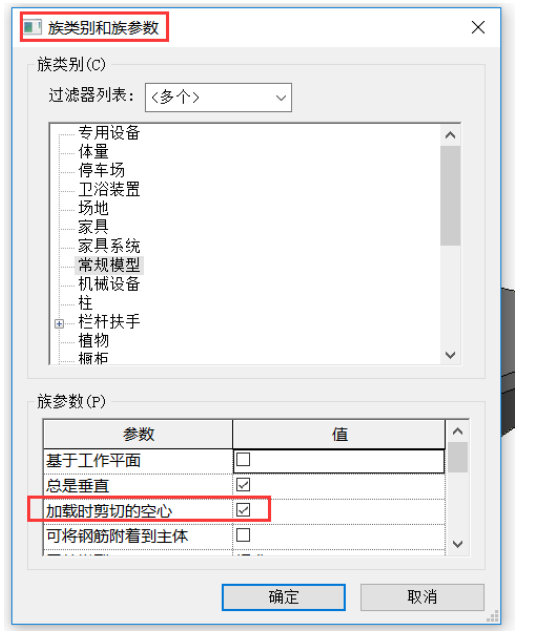

    F.勾選“加載時剪切的空心”：

    此步驟的目的是放置族時，族中的空性模型會自動剪切地基。

    G.放置族，將創建好的族載入項目文件，放置在筏板上，族會自動剪切筏板和地基。

    三、出圖方法：

    出三維圖和平面定位圖

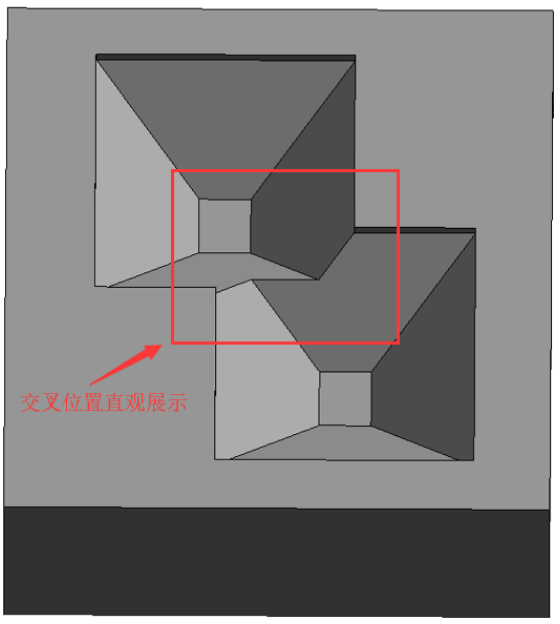

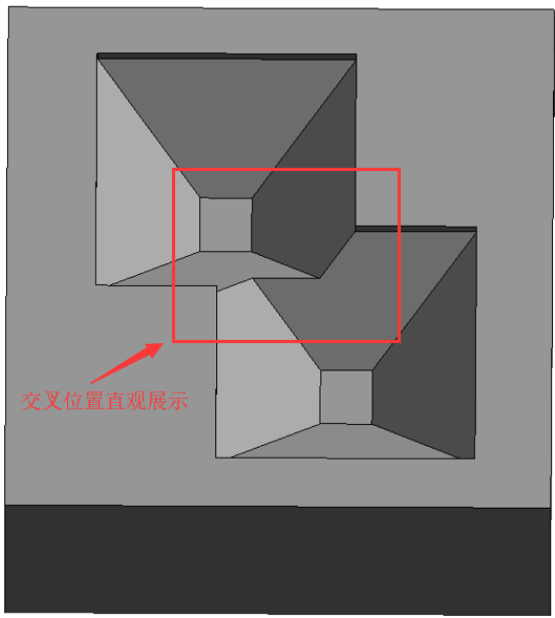

    1、三維圖可以直觀展示坑與坑之間的相對關系以及剪切后的形狀。如下圖所示：

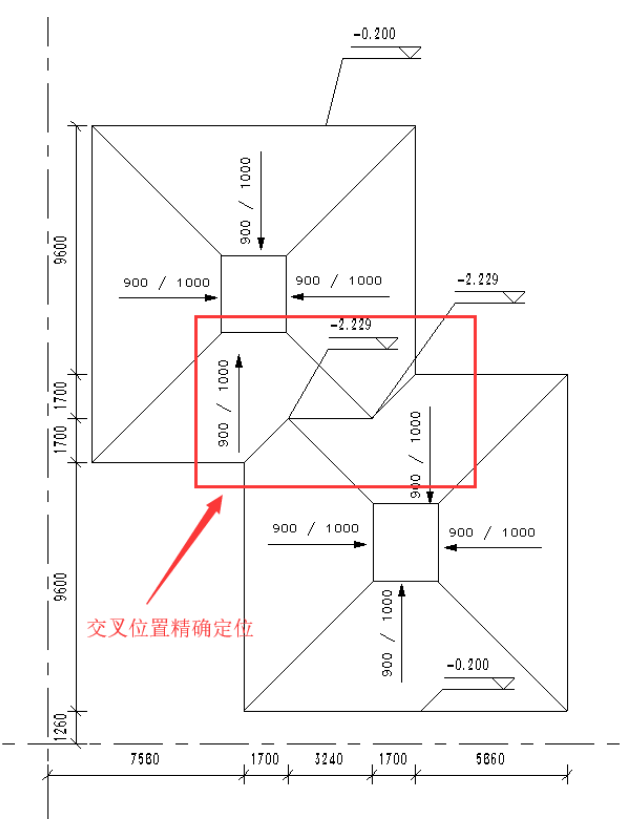

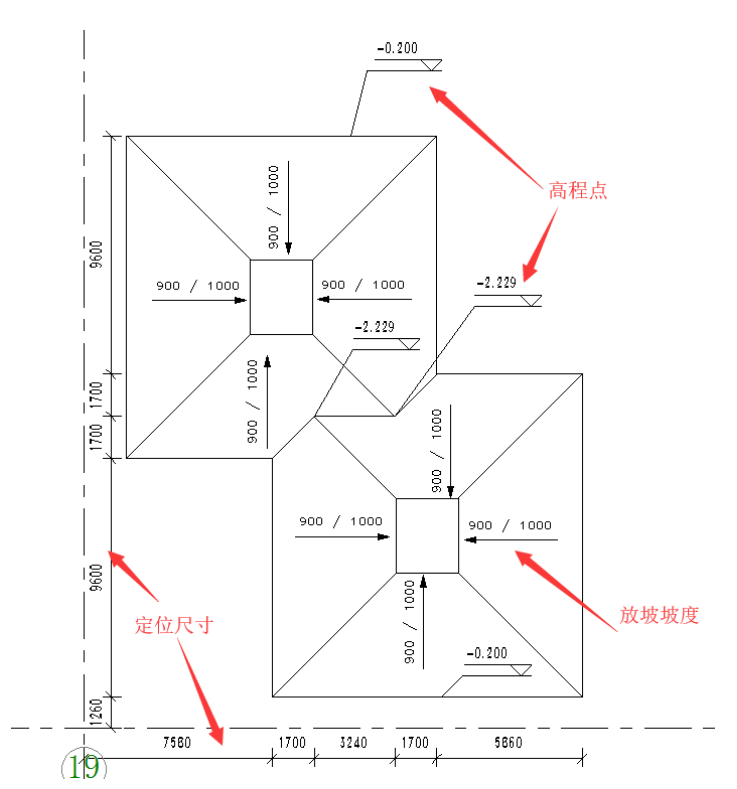

    2、平面定位圖：

    平面定位圖中表明所有的定位尺寸、高程點以及坑壁坡度。如下圖所示：

    文章來源：廣筑BIM
