來源丨EaBIM論壇

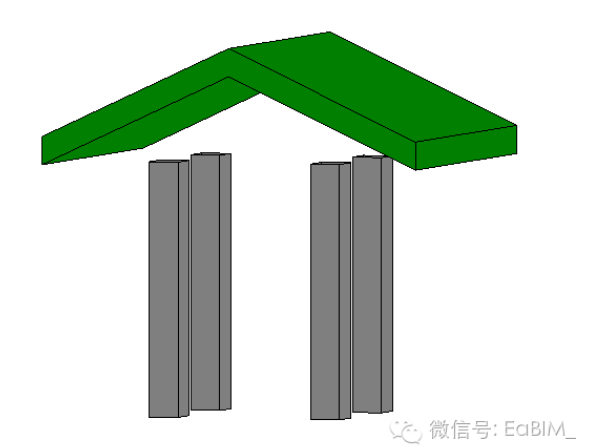

在繪制完柱子和屋頂后出現如下圖情況：

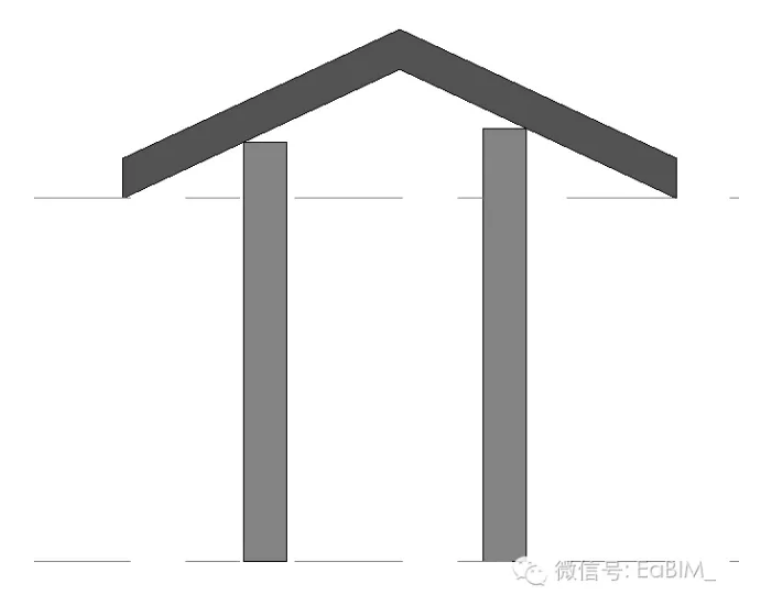

此時大家通常會選中柱后，使用附著頂部/底部命令，使用之后會出現如下圖情況:

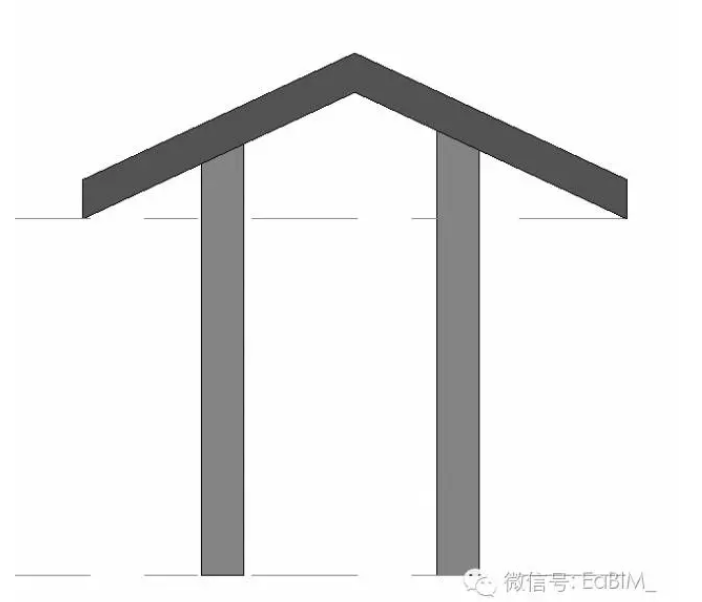

操作者可以發現，此時的柱子和屋面，并沒有正確的附著在一起,正確的附著方式應是如圖所示:
第一種方法：
當我們選中柱子，出現附著頂部/底部命令后，我們單擊附著頂部/底部命令，這時將附著對正改為“最大相交”，后再單擊屋頂，完成柱子和屋頂之間的附著。
第二種方法：
在我們不做任何更改的情況下，完成柱子和屋頂之間的附著。再單擊選中柱子，在屬性欄中選擇“最大相交”命令
單擊應用，再次完成柱子與屋面的附著。
在剪切目標情況下，使用最小相交、相交柱中線、最大相交的區別：

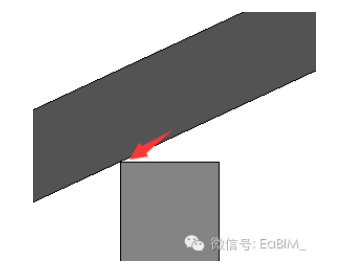

附著對正：最小相交（即柱子離屋面最近的一端，與屋面相交）

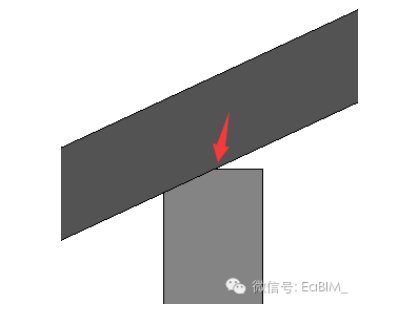

附著對正：相交柱中線（即柱子離屋面最近的一端到柱子中心線部分，與屋面相交）
附著樣式：剪切目標

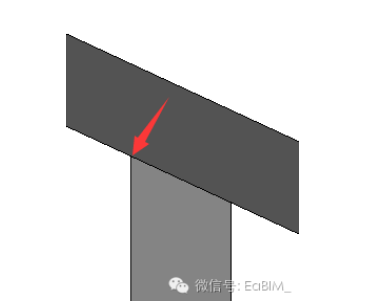

附著對正：最大相交（即柱子離屋面最近的一端到柱子最遠的一端，均與屋面相交）
