Revit中在柱子的涂層
在做柱大樣詳圖時，需顯示柱的外側涂層，那柱外側的涂層是如何做到的呢？

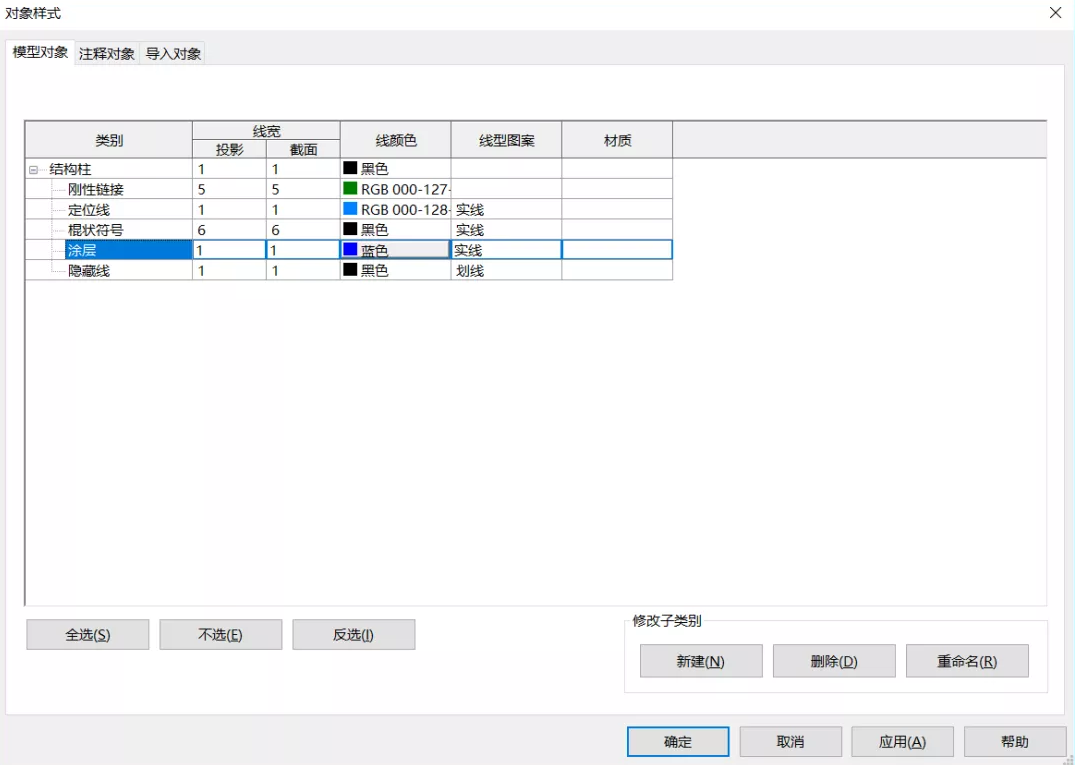

>1.可以在制作柱族時，為族加入“涂層”模型。使用“公制結構柱.rft”族樣板文件建立結構柱族，點擊菜單“設置-對象樣式”（快捷鍵VV），彈出“對象樣式”對話框，在該對話框中為結構柱新建子類別，并命名為“涂層”，設置“涂層”子類別的特性。

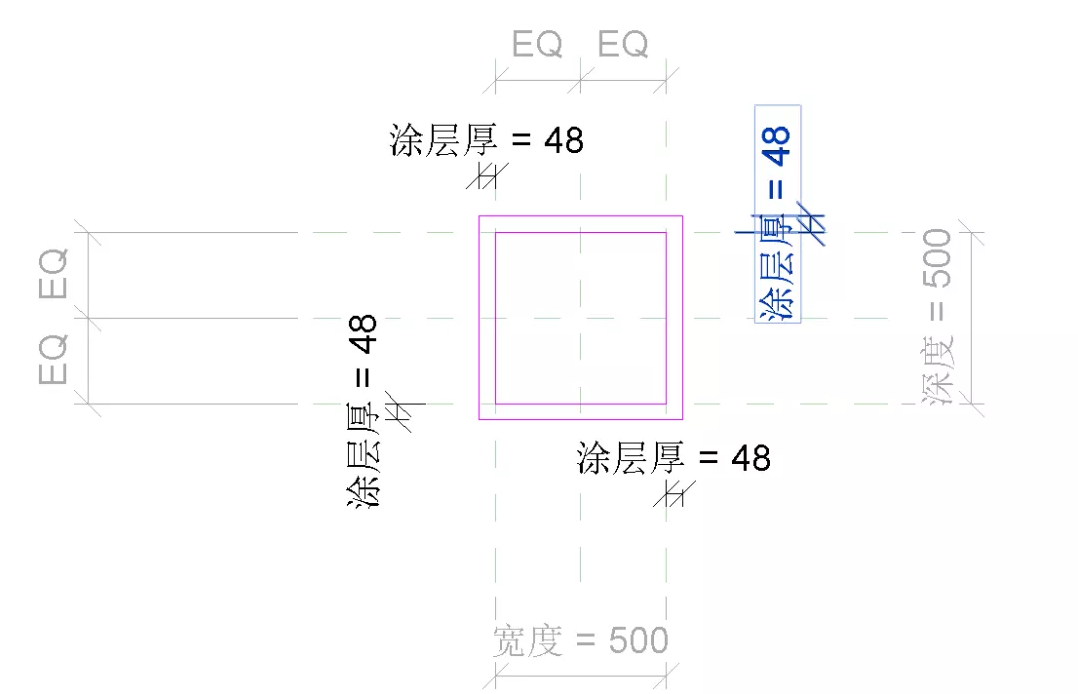

>2.使用拉伸功能建立柱模型后，再次使用拉伸建模工具，在柱外側建立涂層模型，其拉伸草圖。

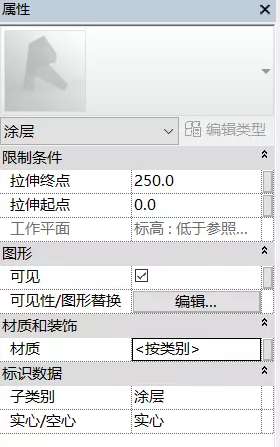

>3.在拉伸圖元屬性對話框中，設置拉伸所屬的自類別為“涂層”。

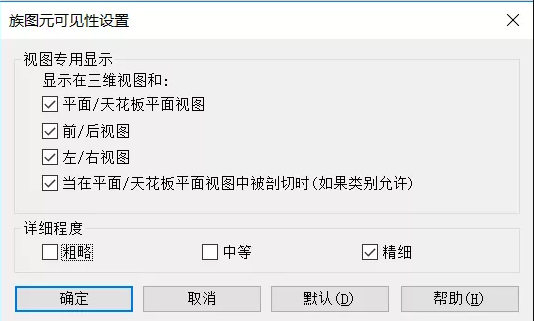

>4.選擇涂層拉伸，點擊選項欄中“可見性”按鈕，彈出“族圖元可見性設置”對話框，在“詳細程度”中，僅勾選“精細”（即該圖元僅在視圖詳細程度為“精細”時才可見），點擊完成可見性設置。

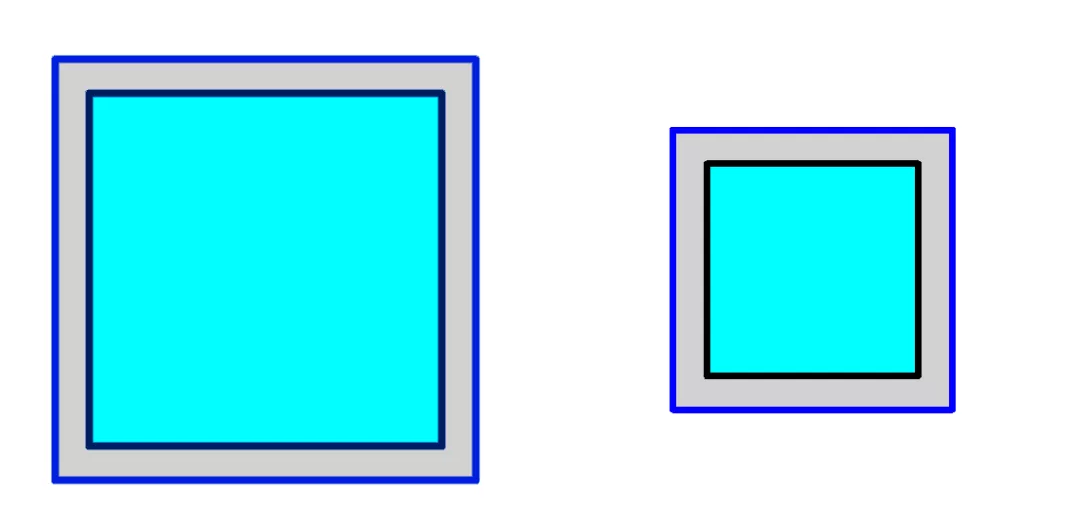

>5.在項目中應用該結構柱時，當視圖詳細程度為精細時，該結構柱截面才能顯示外涂層。
