來源丨益埃畢教育
立管與水平管在三維視圖中的承插連接操作較不方便，當管徑尺寸相同時尚可用快捷鍵“tr”或者“tt”進行連接，當管徑尺寸不同時，二者的連接就顯得沒那么容易操作，下面介紹一個簡單的操作即可實現。

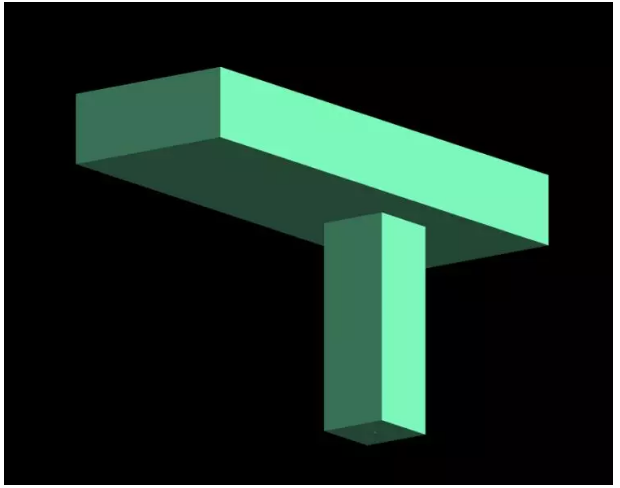

1.如圖所示，兩根風管，一根橫管與一根立管，當二者尺寸相同時，先用快捷鍵“al”將兩根風管對齊，先選中其中一根，再選中需要對齊的另一根即可。

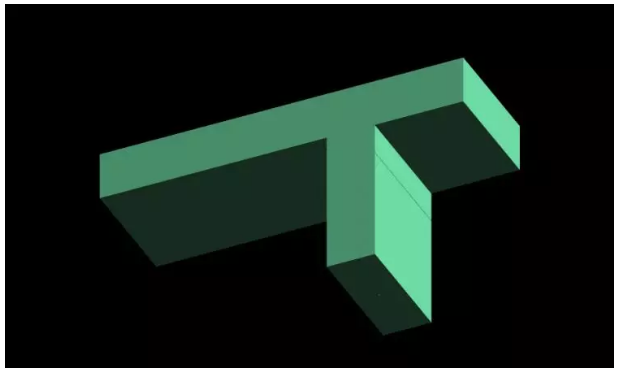

2.快捷鍵“tr”即可將橫管與立管進行連接，如圖所示：

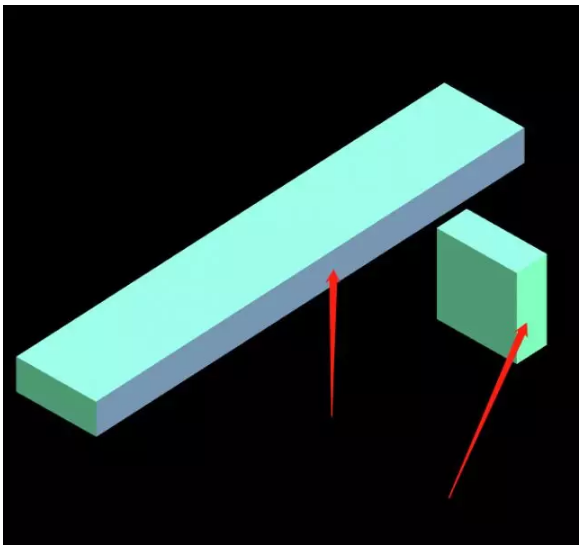

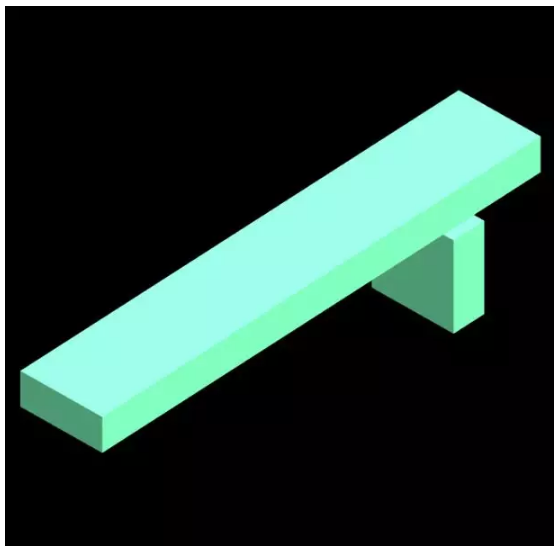

3.當立管與橫管的管徑不一樣時，可以將立管與橫管中心對齊，但中心線較不容易捕捉到。

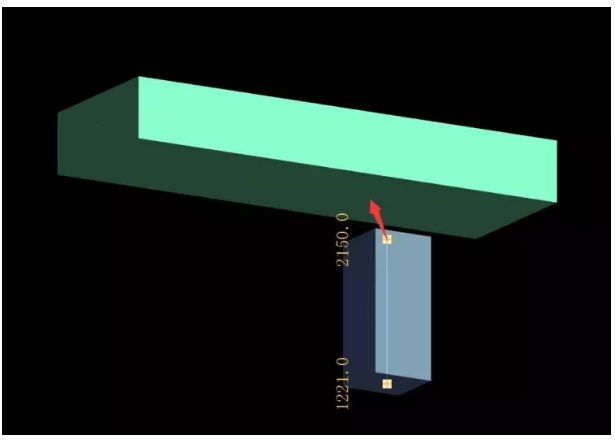

4.選中立管，點擊“+”圖標，同時按住Shift鍵進行拖拽：
5.如圖所示為按住Tab鍵顯示為一個整體，即可將不同管徑在三維視圖中進行方便快速的連接
-END-
