在專業出圖時，通常所有管線都不是同一種線寬，需要在Revit中將導出管線的線寬進行設置，以至于符合規范要求。

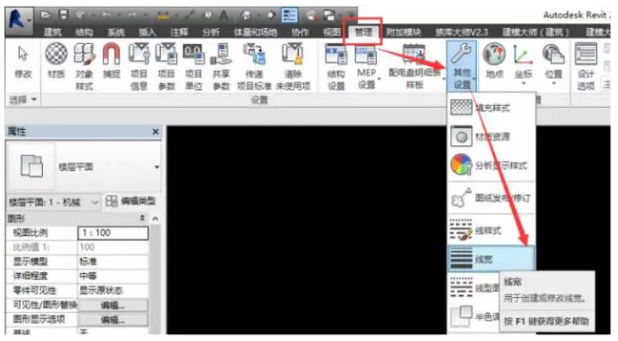

1.先在Revit中對自帶線寬的選項進行一個設置，選項上面的管理選項卡下的其他設置里面的線寬。可以使用默認，也可以進行編輯。
2.將需要導出機電的管線平面圖的其他相關設置好，在進行一個線寬設置，這里我們在項目瀏覽器機電管線系統出進行設置，這里包括的管道系統和風管系統。

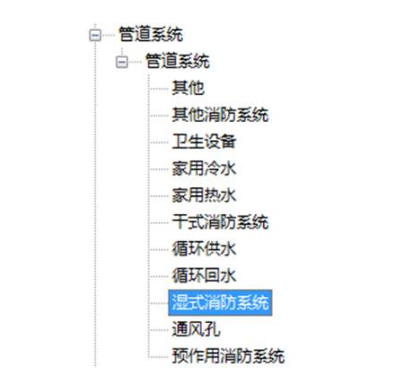

3.這里用管道系統進行舉例，選中管道系統，選中需要設置的管道系統，進行雙擊。雙擊之后出現下圖所示。

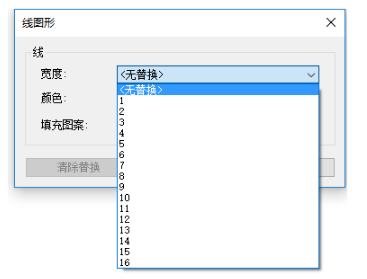

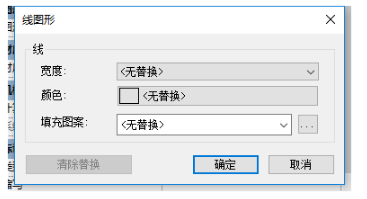

4.選擇圖形替換，點擊編輯出現圖所示。在圖片中出現寬度、顏色、填充圖案三個選項。這里可以對導出管線線寬進行設置選項就是線寬，可以進行線寬的設置，選擇合適的線寬，來進行相關的設置。這里設置好就可以進行導出圖紙。
