一、踢面數和樓梯高度的關系！

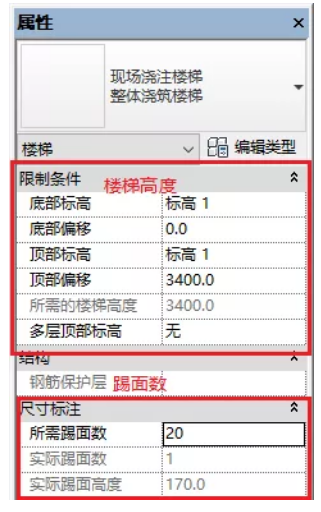

樓梯高度=踢面數×踢面實際高度
其中樓梯高度和踢面數是需要我們設定的
踢面實際高度為計算生成值，不用設置，可便于我們檢查樓梯是否符合不同功能建筑對應的樓梯規范要求。繪制樓梯之前，需要提前計算好樓梯高度和踢面數。
二、踢面數如何計算！
如何計算樓梯？
這個問題非常基礎，但是了解基本的計算原則也很必要，這樣能夠簡化平時的設計過程。
畢竟Revit不僅僅只是建模軟件，
它是一款設計軟件，我們用它來進行設計就要懂得怎么運用它，同時還要密切結合建筑設計常識。
01、了解樓梯設計規范
從設計的角度看待這個問題。首要就是根據建筑的功能判斷樓梯的設計規范。可以查閱《民用建筑設計統一標準》，或查閱不同功能建筑對應的設計規范，一定要找到規范依據。

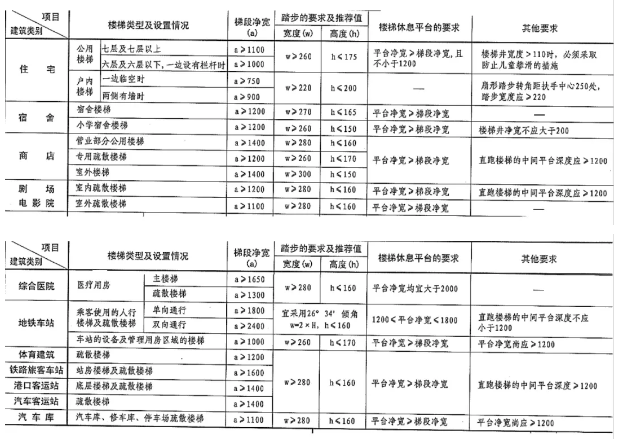

2019版《民用建筑設計統一標準》中，新增加了宿舍樓梯、老年人建筑樓梯類型
值得注意的是表中的“其他建筑樓梯”一般指非人員密集、非交通繁忙樓梯。
表中人員密集且豎向交通繁忙的建筑主要指電影院、劇場、音樂廳、體育館、商場、醫院、旅館、交通客運站、博物館、展覽建筑、公共圖書館、游樂園（場）這類建筑場所。
02、以本小型公建商鋪樓梯為例
本項目1F到2F樓層高度4.5米。
舊版《民用建筑設計通則》（已廢止）
step1/計算所需踏步數量。
因項目設計時使用的是舊版《民用建筑設計通則》，由上表舊規范可知，商場樓梯踏步最大高度不能超過160mm，層高4米5除以每個踏步的高度，最后結果四舍五入：
4500mm/160mm=28.125=29級。
step2/計算每個踏步的高度。
將建筑層高4米5除以剛才計算得出的踏步數量：
4500mm/29級=155.17mm，就是每個踏步的所需高度。
但是因為該樓梯為商鋪內部自用樓梯，使用頻率會相對較高，放緩踏步高度則使用舒適；并且心算神速的你會發現其實4.5米層高樓梯如果踏步數量為30步則剛好踏步高度為150mm整數，則更方便施工放線測量。
于是踏步數量我們也可以取30級（此為可選項，依工程具體情況而定，還需注意踏步高度取緩則梯段總長度變長，有時會影響疏散距離問題）
4500mm/30級=150mm
step3/確定踏步的寬度。
由上表規范可知，商場樓梯踏步最小寬度為280mm。
結論：樓梯將有30級踏步（含平臺），踏面尺寸280mm，踏步高度為150mm。
這么分析下來，是不是容易多了！
加菜囖！
這里提供更多樓梯選擇的規范依據可供參考
《樓梯、欄桿、欄板（一）》國標圖集節選：

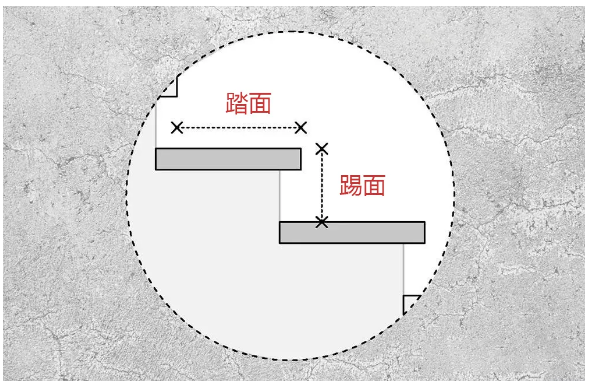

三、關于踢面和踏面！
樓梯的施工圖設計
國內大多數施工圖設計中，樓梯建筑和結構的平面尺寸是相同的，上下行踏步前緣線將錯開兩個飾面層的厚度，不在同一直線段上。
樓梯的建筑剖面圖中，標高則標注在踏步的飾面層之上。
樓梯平面圖的踏步尺寸
即為結構圖的踏步尺寸，
平面圖不體現面層。

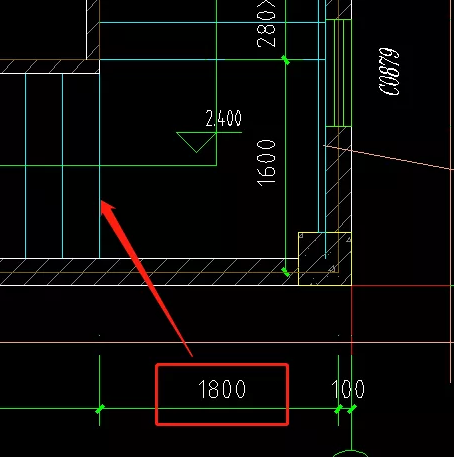

常見樓梯平面圖標注無視飾面層，
樓梯平臺的尺寸標注也是標注到踏步結構面：

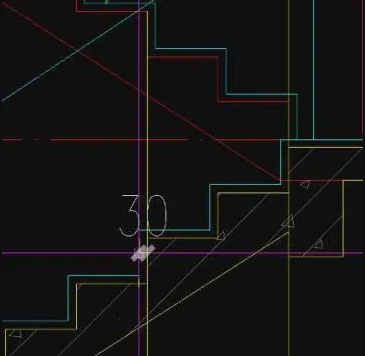

關于這點在《樓梯、欄桿、欄板（一）》國標圖集中實有描述，通常剖面做法為下列B類做法；但通常我們建筑平面圖又以A類平面所示表達（對齊美觀）。導致據說有追求的施工單位會在做飾面前，要將已完成的結構進行敲鑿整理，以保證符合建筑圖的要求：
上圖簡單總結就是：
建筑做齊，結構就做不齊
結構做齊，建筑就做不齊……
無關對錯，是一個行業制圖習慣的問題，有人覺得樓梯平臺兩側的外緣線踏步不在一條直線段上也沒有什么，結構對齊了，建筑外飾面硬做上去，不齊的地方就不齊吧，齊齊不齊齊不齊……
Revit中的樓梯
1.在Revit中的樓梯構件，在勾選顯示踢面和踏面之后，則真實反映實際施工的情況。平面視圖中看到的踏步即為包含了飾面層后的踏步輪廓。這與國內的施工圖表達有所不同。
2.Revit中系統默認所需踢面數=樓梯踢面數+平臺。這與行業內的踏步：踢步=N：(N+1)的算法略有不同。Revit內的踢面數已自動包含平臺數計算在內，設置時無需扣減平臺。
3.Revit樓梯默認是沒有最后一個踢面的（其實是隱藏了最后一個踢面高度），只有設置踢面可見后才能發現。需要留意梯段屬性內【以踢面結束】的用法：
勾選=最后一級默認為樓梯平臺
不勾選=最后一級默認為樓梯梯段
所以，化繁為簡，
只要按上文POINT2所述方法計算出踏步數，
有多少踏步數則輸入多少踢面數就好了。
二、BISDC樣板文件內的樓梯選擇
暫時處理Revit樓梯踏面有用、踢面無用的情況
"有用"“無用”是相對國內的施工圖表達來說的。依前文所述，Revit樓梯的踏面厚度是需要保留的，它影響樓梯圖紙中的標高準確性；而踢面厚度的存在卻影響平面建筑圖的樓梯平臺外邊距離第一踏步的尺寸標注。
BISDC樣板文件內提供的樓梯將"踢面"取消顯示，正是這個緣由。
如果在樓梯剖面圖中又希望看到踢面的表達，則可以根據需要手動去將踢面勾選顯示。
需要提示的是，如果梯段中的踢面厚度沒有勾選，則【以踢面結束】的功能是無法變化的。
解決這個實際踢面數少了一級的問題，可以通過手動拖動梯段，使它繼續向上創建出一級臺階，來達到樓梯與平臺的連接效果。
