    來源丨益埃畢教育

    在隧道的建模過程中，管片的錯縫拼接問題是一大難點，接下來就簡單介紹一下如何利用自適應和參數化來批量控制隧道管片的拼接。

    1、建立好隧道管片模型，單圈管片長度為1500mm。

    圖1

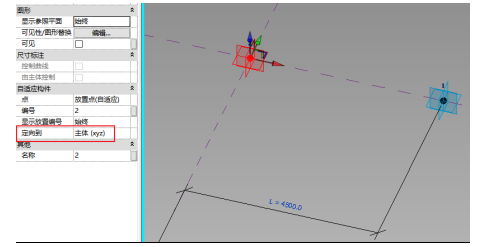

    2、在自適應公制常規模型族族環境中添加兩個自適應點，自適應點的“定向到”實例屬性設置為“主體（xyz）”，并用尺寸標注標注出1號、2號點之間的平面距離，設置該參數為報告參數L,如圖2。

    圖2

    3、選擇2點所在的水平面為工作平面，在2點處添加一個參照點B，并調整該點的偏移量使其向上偏移一定的高度，如圖3。拖拽2點，放置點跟隨其移動，則證明放置正確。

    圖3

    4、選擇B，為其旋轉角度關聯族實例參數A，如圖4。

    圖4

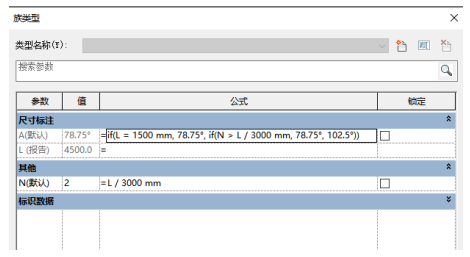

    5、新建實例整數參數N,利用公式使得A跟隨L和N參變。if(L=1500mm,78.75°,“if(N>L/3000mm,78.75°,102.5°))”

    圖5

    由于需要錯縫拼裝，因此2個管片為一組，長度為2X1500=3000，需要借助整數參數計算一定長度內有多少組管片從而得到N的值，再利用條件語句，控制A和L、N之間的關系，確保奇數和偶數的管片能夠錯位拼接，這里的角度分別為78.75°和105.5°。

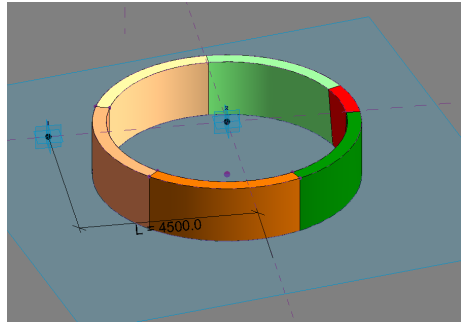

    6、將管片模型載入到自適應公制常規模型族樣板中，設置B點所在的水平面為工作平面將管片模型放置到B點所在的平面上,如圖6。移動2號點此時管片模型會隨2號點的移動產生周期性的旋轉。

    圖6

    07

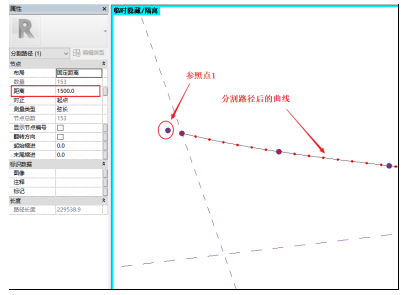

    7、將制作好的自適應族載入到體量環境中，先放置一個參照點和一條曲線，然后利用分割路徑創建出隧道的中心線曲線，并設置好分割后每段曲線的長度1500，此距離就是單圈管片的長度，如圖7。

    圖7

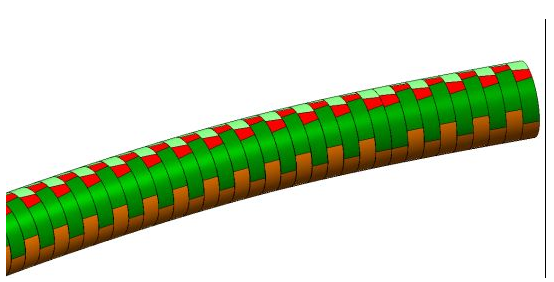

    8、將載入的自適應族的兩個自適應點先后放置在參照點1和分割曲線的節點上，然后進行批處理操作，最后得到錯縫拼接的隧道模型，如圖8。

    圖8

    利用自適應和參數化，還能做出很多其它造型復雜的模型，這需要對相關公式和命令的應用具有一定的熟練度。
