今天小編做項目的時候突然發現revit的工作集功能真的太好用了,所以趕緊來給小伙伴們分享一下,大家快來圍觀啦!
Revit最大的特色在于它可以協同工作。對于一個完整的項目,通常需要建筑、結構、機電協同進行。在revit中工作共享主要有兩種方式:鏈接模型和運用工作集。
1、通過Revit鏈接的方式進行協同,分專業建模,然后對其進行整合。
2、運用工作集的方式進行協同,前提是局域網已創建完畢。
下面主要介紹如何創建共享工作集:
1、更改用戶名
打開Revit,首先我們需要在“文件選項卡”下找到“選項-常規”功能,然后修改個人的用戶名,便于識別創建不同的協同用戶。

2、創建共享項目文件

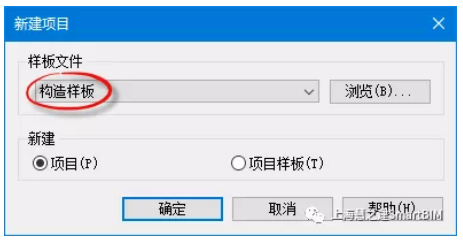

設置好用戶名后,接下來當然是新建項目,選擇自己需要的樣板文件新建項目即可(當建筑、結構、機電管線協同工作時一般選擇“建筑樣板”,當只有單專業協同工作時,選擇相應的專業樣板即可)。

3、創建標高和軸網
(1)在新建的項目文件中,繪制好所有專業通用的標高和軸網。

(2)接下來給項目創建協作功能,在“協作”選項卡下,找到“管理協作”面板的“協作”命令,啟用協作功能并選擇協作模式。


(3)創建好協作功能后下面就需要新建小伙伴們各自專業的工作集啦!使用“管理協作”面板的“工作集”命令或下方選項欄的“工作集”圖標,打開工作集功能。
彈出的“工作集”對話框中,會顯示共享標高和軸網、工作集1兩個活動工作集,項目需要增加工作集,可以使用右側的“新建”按鈕增加相應的工作集,也可以刪除不需要的工作集以及對已有的工作集進行重命名。



最后保存時,記得將項目文件保存到中心文件專用文件夾里,并將選項里面的“保存后將此作為中心模型”打開。

之后各專業的小伙伴要保存項目只需點擊“同步面板”的“同步并修改設置”即可對項目進行同步修改。

看完文章的小伙伴們可以將文章分享給其他的小伙伴們,這樣小編就會有動力去收集更多的技術文章啦!
