    文章來源：廣筑BIM咨詢

    幕墻被稱作建筑的外衣，它不僅承載著建筑師對設計理念的表達，還要兼具遮風擋雨等基本功能。

    Revit軟件中提供了幕墻繪制的功能，但因為幕墻種類形式多樣，在遇到具體的項目類型時，仍會無從下手，在建模之前方法選對很重要，本期我們就來說說常規幕墻的創建方法。

    一、建筑幕墻的分類

    幕墻根據嵌板不同分為：玻璃幕墻、金屬板幕墻（常用的嵌板面材有鋁板、鋁塑板、不銹鋼板）、非金屬板幕墻（常見的是石材幕墻）、組合幕墻（由不同材料的面板如玻璃、金屬、石材等組成的建筑幕墻），根據嵌板類型及安裝方式還可再進行詳細分類。

    如下圖所示：

    二、幕墻的創建方法

    項目開始前需要對幕墻的類型及特點進行分析，結合軟件的相應功能，確定幕墻的創建方法，我總結了三種創建思路：

    1.用幕墻命令繪制；

    2.體量+幕墻系統；

    3.用族拼裝。

    詳細方法步驟及各自適用場景如下。

    （1）用幕墻命令繪制

    1）手動布局

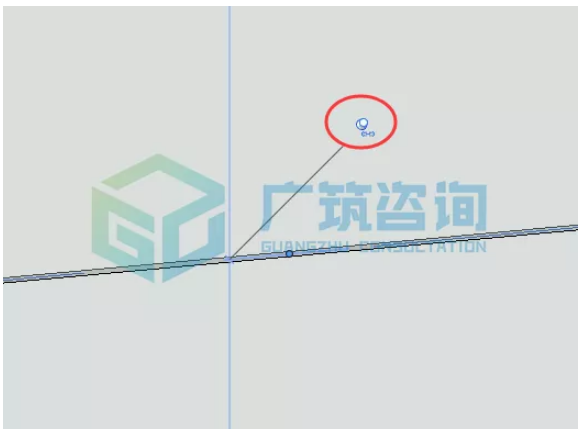

    ①　打開墻命令，使用幕墻類型建模，是一塊未經任何劃分的玻璃幕墻；

    ②　通過建筑面板下幕墻網格進行手動的劃分，控制網格間距；

    ③　幕墻嵌板的替換。

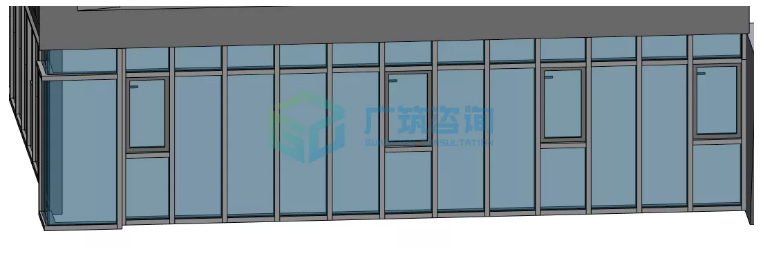

    適用場景：小面積、墻面垂直、網格分布無規律，多用于首層幕墻。

    2)自動布局

    ①　設置幕墻類型屬性，自動劃分網格。

    ②手動修改單根網格線或幕墻嵌板，方法：先解除鎖定，再手動輸入數據

    來調整網格間距，或替換嵌板。

    適用場景：幕墻面積小、墻面垂直、網格分布有規律。

    （2）體量+幕墻系統創建幕墻

    1）內建體量，創建實體；

    2）使用幕墻系統，拾取體量面生成幕墻。

    適用場景：幕墻是全面積單一行式幕墻（除邊部外，幕墻樣式較少）或大面積單一形式。

    （3）用族拼裝創建幕墻

    1）采用公制窗、公制常規模型族樣板文件創建構件族，主要包括

    ①　本工程所需要所有類型的鋁合金窗族

    ②　鋁板族

    ③　窗臺及窗側鋁板收口族

    ④　窗間鋁板裝飾族

    ⑤　其他部位特殊構件族

    2）項目環境模型組裝

    將創建好的幕墻各構件族載入到項目中，依據圖紙進行組裝。

    3）其余部分幕墻創建

    ①　剩余玻璃幕墻、鋁板/石材幕墻直接在項目中采用幕墻創建，用豎鋌、玻璃嵌板、鋁板/石材嵌板填充；

    ②　豎向鋁板裝飾部位，可直接采用基本墻嵌板替換或使用內建模型進行創建。

    4）完成整個項目的幕墻工程

    適用場景：用于石材及鋁板、玻璃復合幕墻，鋁單板或石材和玻璃幕墻間隔布置。

    以上就是Revit創建常規幕墻的方法，而雙曲面或其他異形的幕墻，需要用到Rhino,配合Grasshopper來完成。
