Revit中管線剖面是我們經常用于表達多層管線位置的一種視圖，清晰明了。

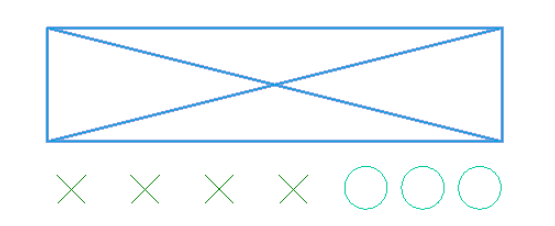

剖面中，系統會默認給管線（管道、橋架、風管）的截面一些符號，風管、橋架一般用交叉線表示，管道用輪廓線表示，如圖1所示。
圖1
關于剖面管線的顯示符號，大家的喜好或者標準不一。比如，有些單位選擇使用默認的顯示，有些單位喜好截面空空的，沒有任何符合，有些單位又傾向于將風管與橋架區分開來表示，橋架用交叉線，風管用斜線。
使用什么樣的表達方式我們這里不做統一，僅講述如何設置風管的截面樣式。
注意，這個設置是以系統為單位的，不是針對某一類型風管，也不是整個項目的風管。

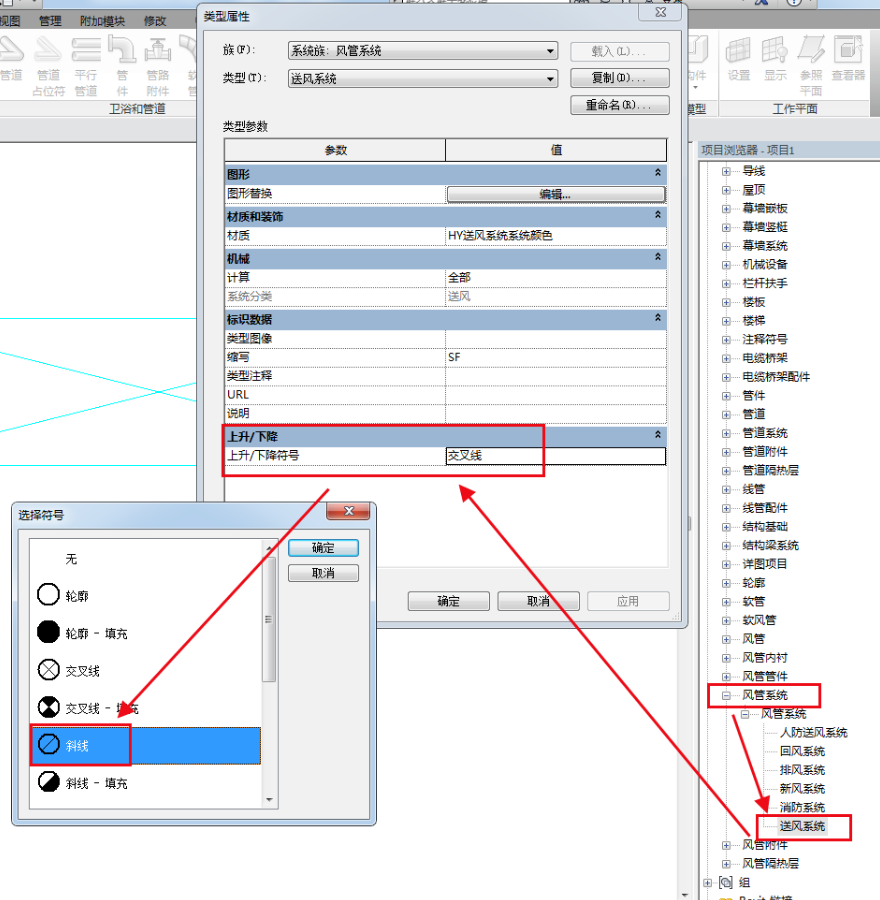

例如進入某一個“風管系統”的“類型屬性”對話框，找到“上升/下降”符號，修改為“斜線”即可。具體操作如下，在“項目瀏覽器”中找到“族”，找到“風管系統”，選擇我們要調整的“送風系統”，彈出的對話框找到“上升/下降”，在右側下拉菜單中彈出“選擇符號”，選擇“斜線”即可，如圖2所示。
圖2

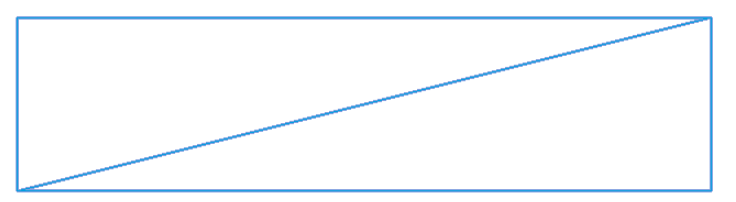

修改為“斜線”的風管截面符號如下圖3所示。
圖3
