    文章來源：海南省BIM中心

    Revit中"參照平面"你不知道的事兒，本文由網友“許愿的許”投稿，海南省BIM中心版權所有。

    以參數化鋼筋族為例。

    場景一：

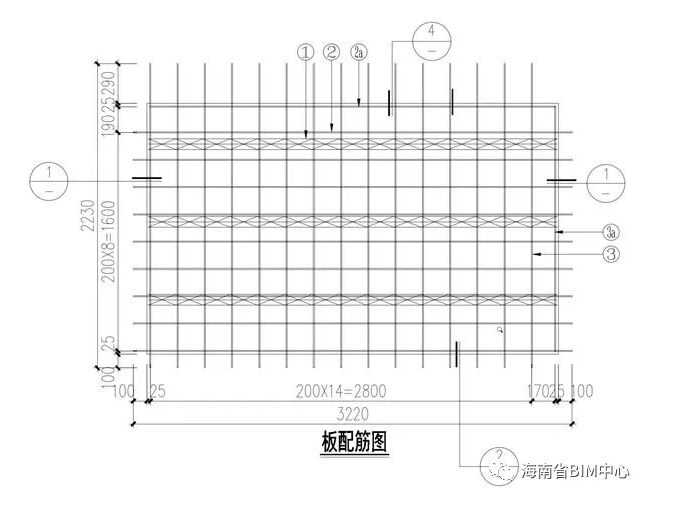

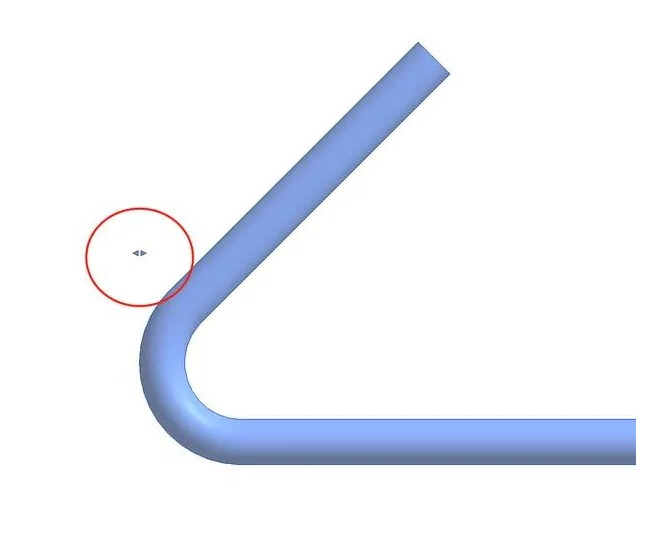

    我們在Revit對PC構件進行建模，然后出圖，出圖的時候就必須對鋼筋的尺寸進行標注，但是由于鋼筋的端部是帶彎鉤的，端部沒有水平線，是圓弧，因此我們是沒有辦法正常標注的，如下圖一樣：

    這時呢，不用著急，在這里會用到"參照平面"中的"強參照"和"非參照"功能。

    那什么是強參照和非參照呢？且聽我慢慢道來。

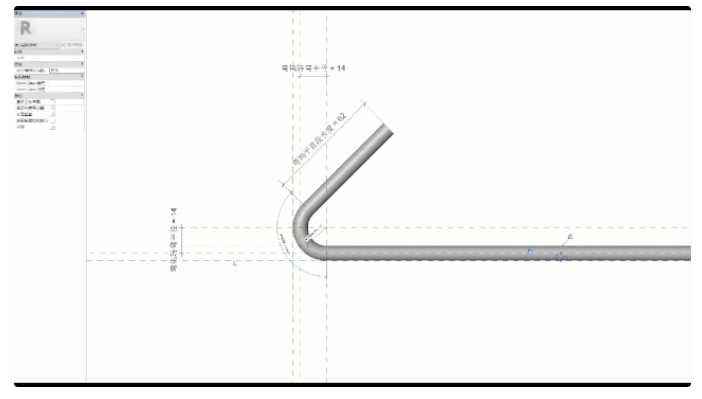

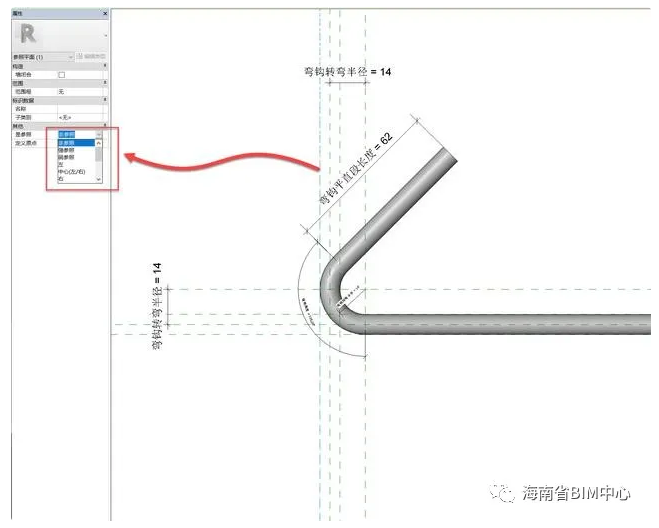

    首先，先選中你要捕捉的那根參照平面，屬性瀏覽器中"其他"選項卡"是參照"中下拉就會出現。咱先試一下"強參照"，將端部的"參照平面"屬性改為"強參照"然后載入至項目中，如下圖。

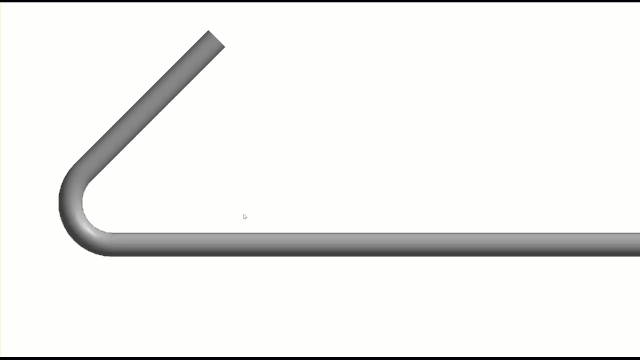

    很明顯，這時候我們可以soeasy的標注，反之，"非參照"狀態下，我們使出洪荒之力都無法標注。

    場景二：

    還是以鋼筋族為例，不滿足于族樣板中默認的基點位置，在PC構件中，我們應該知道保護層和鋼筋的基本構造關系，希望載入進來的鋼筋族可以直接定位，即載入后，直接偏移一個保護層，移動一個鋼筋端部伸出一個距離即可。

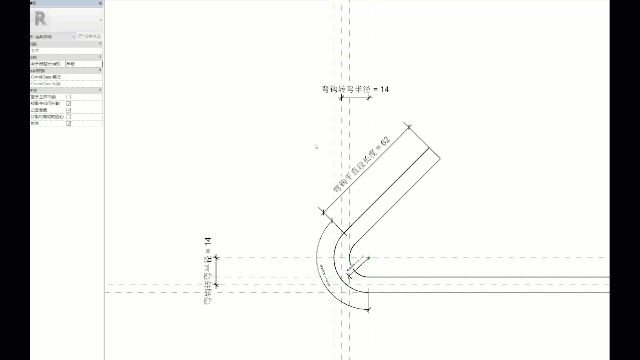

    在Revit中也是可以做到的，選中你需要定義基點位置的"參照平面"，屬性瀏覽器中"其他"選項卡下方，勾選"定義遠點"，這時載入進來的族即是你需要的。

    場景三：

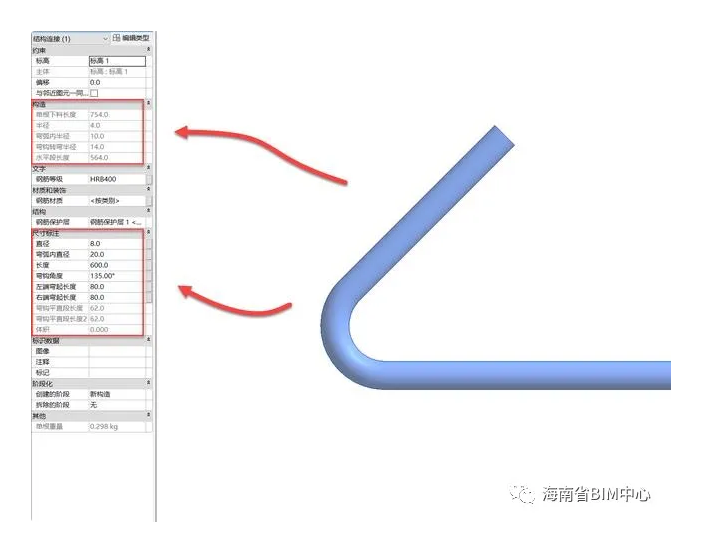

    想必大家都知道族中的"類型參數"和"實例參數"。

    簡單點說，"實例參數"即選中構件族在屬性欄中即可修改其參數；"類型參數"則是點開"編輯類型"復制再修改。在裝配式建模中，鋼筋的型號較多，因此，大部分參數可以使用"實例參數"來編輯。

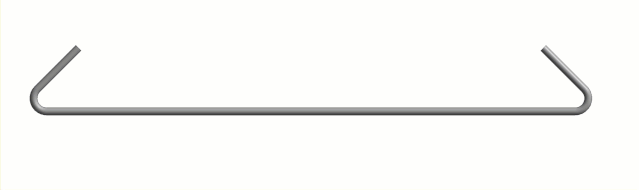

    鋼筋端部的參數也是實例參數，因此導入到項目中的時候，端部就會出現一個"控制參數"的圖標，通過拖動這個圖標就可以快速的修改參數，但是我們并不想通過這個來控制參數，因為通過它來控制，不能精確參數的數值，而且在這個族中，拖動它，鋼筋的直徑會被無限的放大縮小，并不是我們想要的。

    我們想要什么樣的效果呢？既要這里是強參照，又要它是實例屬性，這時可以先將端部的"參照平面"改為"非參照"，然后重新畫一根"參照平面"并改為"強參照"并鎖定在剛才那根"非參照"的參照平面即可。因為這跟"非參照"沒有附帶參數屬性，所以并不存在參數屬性。
