    Revit系列軟件是Autodesk（歐特克）公司出品的一套建筑設計軟件，是專為建筑信息模型（BIM）構建的，可以更輕松地實現數據設計、圖形繪制等多項功能，從而極大地提高設計人員的工作效率。

    使用Revit進行建筑項目設計之前，需要先創建標高與軸網。標高與軸網主要起到定位作用，標高提供垂直方向上的定位，軸網提供水平方向上的定位。建筑項目中的墻體、樓板及天花板等，需要以標高和軸網為基礎來創建。

    軸網是建筑制圖的主體框架，如墻體、門窗等，需要借助軸網來確定位置。在Revit軟件使用中，熟練掌握軸網的創建、編輯、屬性調整等操作方法十分重要。一起來看看創建軸網的相關操作吧。

    01、創建軸網的方法

    切換至樓層平面視圖，選擇“建筑”選項卡，在“基準”面板上單擊“軸網”按鈕，如圖所示，激活命令。

    進入選項卡

    啟用命令后，進入“修改|放置軸網”選項卡。在“繪制”列表中單擊“線”按鈕，選擇繪制軸線的方式。保持“偏移”值為0不變，如圖所示。

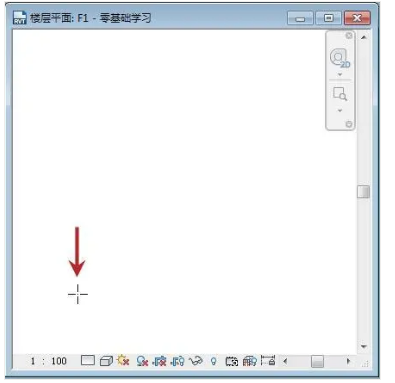

    光標在繪圖區域中顯示樣式為“+”，如圖所示。在合適的位置單擊鼠標左鍵，指定軸線的起點。

    指定起點

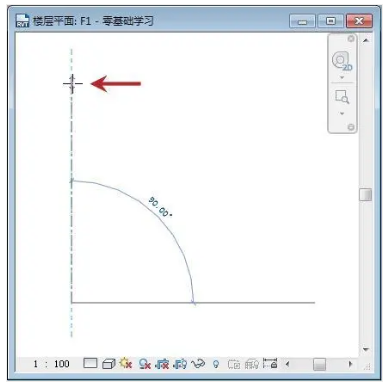

    指定起點后，向上移動光標，如圖所示，指定軸線的終點。

    指定終點

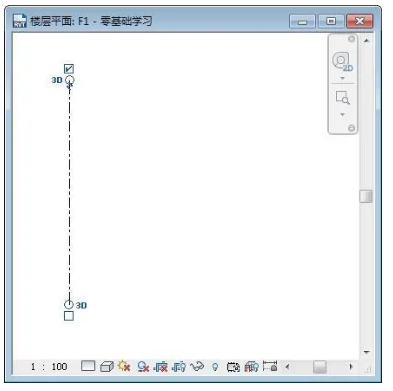

    在終點位置單擊鼠標左鍵，結束繪制軸線的操作，效果如圖所示。

    軸線的效果

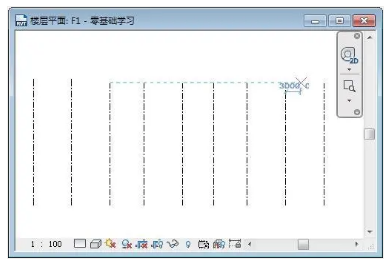

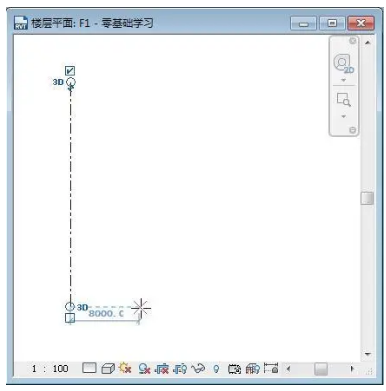

    向右移動光標，同時顯示水平方向上的臨時尺寸標注。參考尺寸標注，確定下一軸線的位置，如圖所示。

    向右移動光標

    指定起點，接著向上移動光標，指定終點，繪制下一軸線，效果如圖所示。

    軸線的效果

    重復上述繪制方法，繪制垂直方向上的軸線，如圖所示。

    垂直軸線的效果

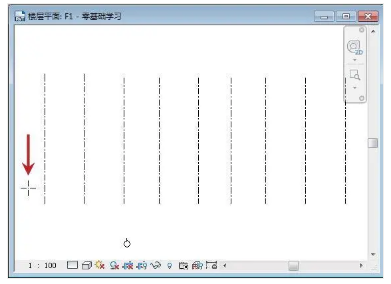

    繪制水平軸線的方式與繪制垂直軸線的方式相同。將光標置于垂直軸線的一側，如圖所示，指定該點為起點。

    指定起點

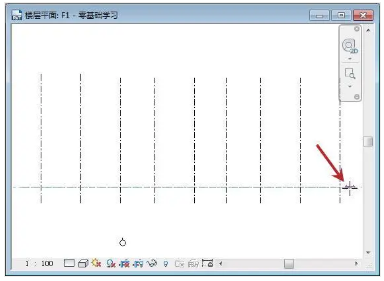

    在起點位置單擊鼠標左鍵，向右移動光標。在合適位置指定終點，如圖所示。

    指定終點

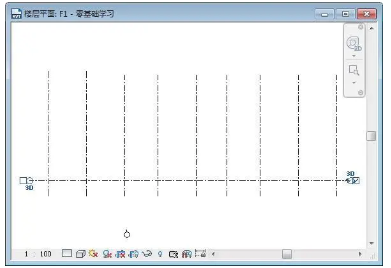

    在終點位置單擊鼠標左鍵，結束繪制水平軸線的操作，效果如圖所示。

    水平軸線的效果

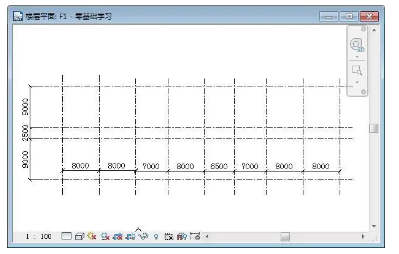

    繼續指定起點與終點來繪制水平軸線，繪制結果如圖所示。

    繪制結果

    02、軸線控制柄的使用方法

    選擇軸線，在其兩端顯示控制柄。通過激活控制柄，可以調整軸線的顯示樣式。各控制柄的使用方法介紹如下。

    ●【模型端點】：將光標置于軸線一端的模型端點之上，按住鼠標左鍵不放，向上拖曳鼠標，可以調整端點的位置，如圖所示，結果是影響與之對齊的所有垂直軸線的端點位置。

    激活端點

    選擇水平軸線，激活端點，向左或向右移動光標，也可以調整軸線端點的位置，如圖所示。

    激活水平軸線的端點

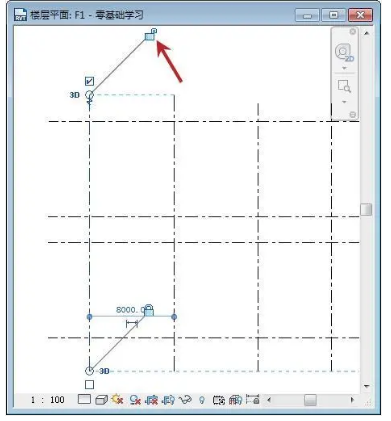

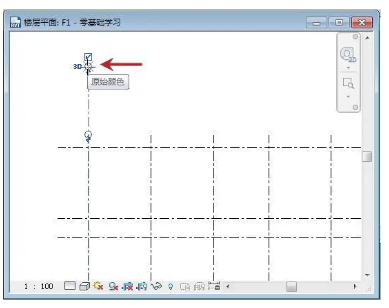

    ●【長度或對齊約束】：將光標置于約束按鈕上，單擊鼠標左鍵，可以刪除約束。約束按鈕的顯示樣式將發生變化，如圖所示。

    刪除約束

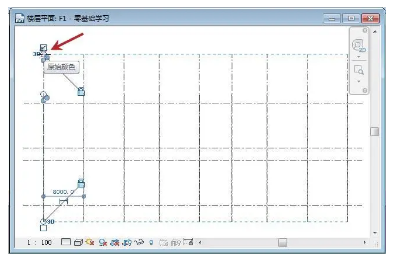

    刪除約束后，激活軸線的端點，在移動端點時，只會影響選中的軸線，如圖所示。其他軸線不受影響。

    移動端點

    ●【隱藏編號：單擊按鈕，可以隱藏軸網標頭。再次單擊按鈕，恢復顯示軸網標頭。

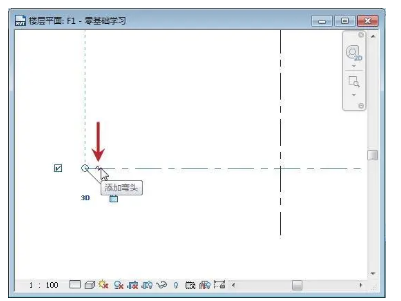

    ●【添加彎頭：將光標置于彎頭符號之上，高亮顯示符號，如圖所示，可添加彎頭。

    激活符號

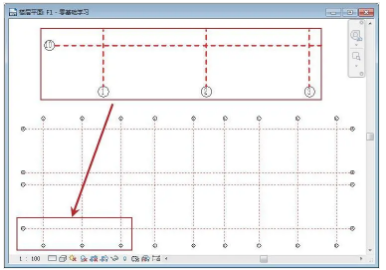

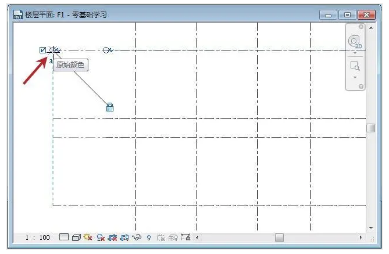

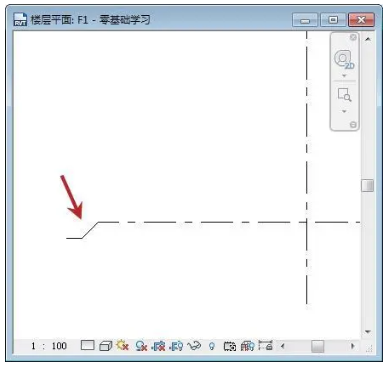

    在符號上單擊鼠標左鍵，可以為軸線創建彎頭，如圖所示。當發生軸號重疊的情況時，添加彎頭可以移動軸號，以避免該情況。

    添加彎頭

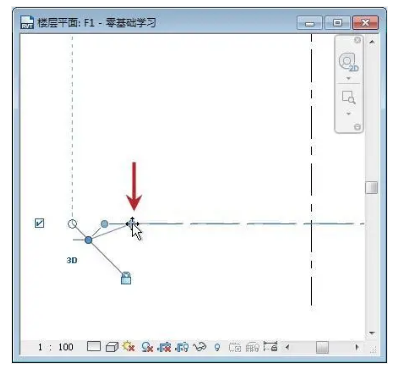

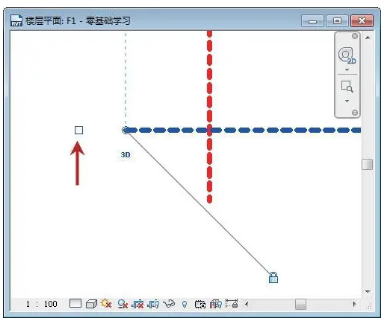

    選擇已添加彎頭的軸線，在添加彎頭的一端顯示藍色的實心夾點。激活夾點，移動光標，如圖所示，可以改變彎頭的顯示樣式。

    激活夾點

    03、添加軸網標頭

    繪制完畢軸網后，用戶會發現無論是水平軸線還是垂直軸線都沒有顯示標頭。這是因為2018版本的Revit已經取消了自動添加軸網標頭這一功能。

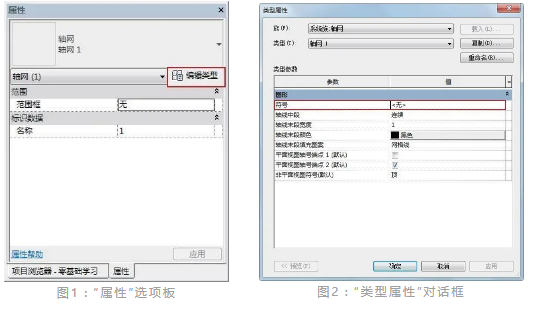

    2018版本前的Revit在繪制軸線時是自帶標頭的。沒有軸網標頭，會給繪圖造成諸多不便，所以需要載入標頭。選擇任意軸線，在“屬性”選項板中顯示軸線的名稱。如圖1所示，在“名稱”選項中顯示1，表示選中的軸線為1號軸線。

    單擊“屬性”選項板右上角的“編輯類型”按鈕，彈出“類型屬性”對話框。“類型參數”列表中的“符號”選項中顯示參數為“<無>”，如圖2所示，表示選中的軸線沒有添加標頭。

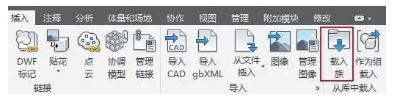

    選擇“插入”選項卡，在“從庫中載入”面板中單擊“載入族”按鈕，如圖所示，激活命令。

    單擊按鈕

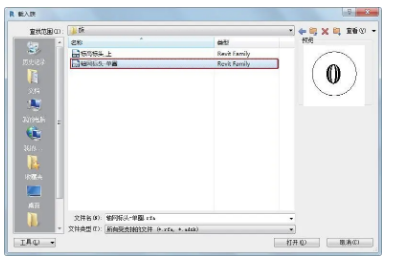

    彈出“載入族”對話框，選擇“軸網標頭-單圓”文件，如圖所示。單擊“打開”按鈕，將標頭載入到項目中。

    選擇標頭

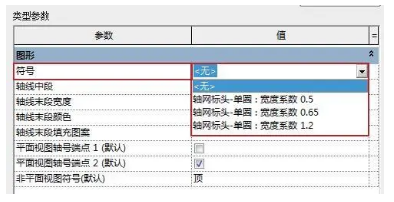

    再次打開“類型屬性”對話框，單擊“符號”選項，在彈出的列表中顯示已載入的標頭，如圖所示。

    “符號”列表

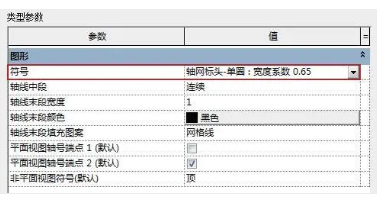

    在“符號”列表中選擇名稱為“軸網標頭-單圓：寬度系數0.65”的標頭，如圖所示。

    選擇標頭

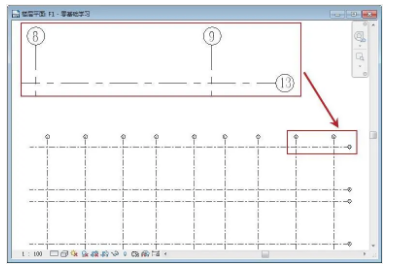

    單擊“確定”按鈕，返回視圖。觀察添加標頭后軸網的顯示效果，如圖所示。

    添加標頭

    04、編輯軸網的顯示樣式

    修改“類型屬性”對話框中的參數，可以影響軸網的顯示樣式。

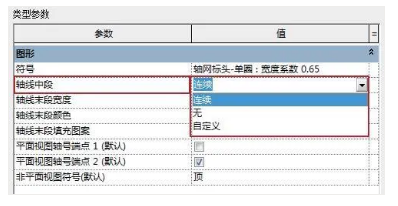

    在對話框中單擊“軸線中段”選項，彈出樣式列表，顯示3種樣式。默認選擇“連續”選項，如圖所示，表示軸線中段與軸線末段連接在一起。

    樣式列表

    選擇“無”選項，單擊對話框右下角的“應用”按鈕，觀察軸網的樣式變化，效果如圖所示。

    隱藏軸線中段的效果

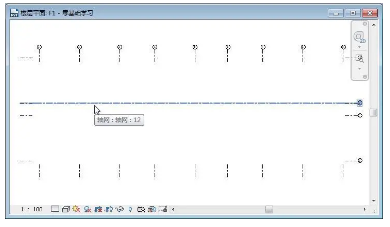

    隱藏軸線中段后，如果想要預覽中段，將光標置于軸線之上，即可高亮顯示中段，如圖所示。但是在移開光標之后，中段又會恢復隱藏狀態。

    臨時顯示軸線中段

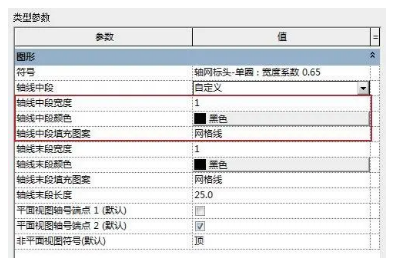

    在“軸線中段”列表中選擇“自定義”選項后，對話框中新增3個選項，分別是“軸線中段寬度”“軸線中段顏色”“軸線中段填充圖案”，如圖所示。

    新增選項

    通過設置新增的3個選項的參數，可以影響中段在視圖中的顯示效果。

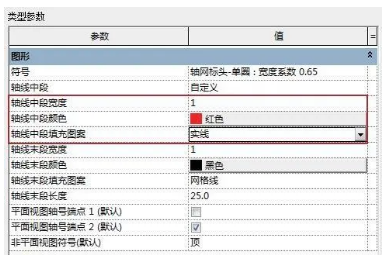

    分別修改中段的寬度、顏色及填充圖案參數，如圖所示。

    設置選項參數

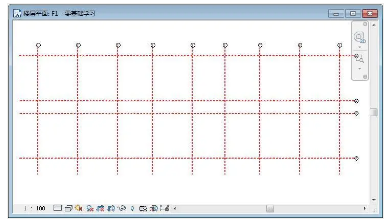

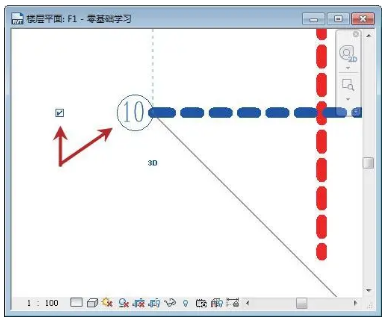

    參數設置完畢，單擊“應用”按鈕，此時軸線中段的顯示效果如圖所示。軸線末段仍然保持默認值。

    修改樣式的效果

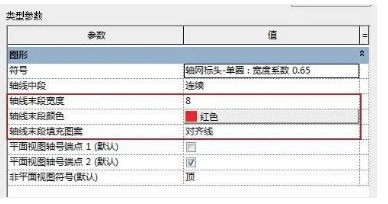

    恢復“軸線中段”的樣式為“連續”樣式，并修改軸線末段的相關參數，例如寬度、顏色和填充圖案，如圖所示。

    設置參數

    單擊“應用”按鈕，查看軸線樣式的修改效果，如圖所示。

    修改樣式的顯示效果

    選擇水平軸線，其左側的“隱藏編號”處于禁用狀態，如圖所示。禁用該符號的結果就是軸網標頭被隱藏。

    禁用符號的效果

    單擊“隱藏編號”符號，激活符號。同時軸網標頭也恢復顯示，效果如圖所示。

    激活符號

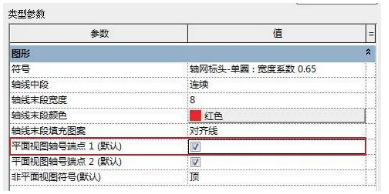

    在“類型屬性”對話框中選擇“平面視圖軸號端點1（默認）”選項，如圖所示。

    選擇選項

    單擊“應用”按鈕，在軸線的兩端可以同時顯示標頭，效果如圖所示。

    顯示標頭
