    來源丨益埃畢杯2016年全國大學生Revit作品大賽技術支持組

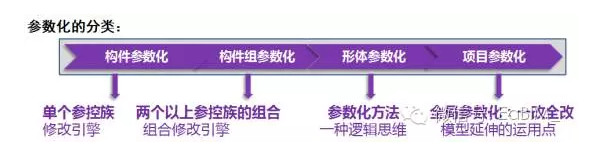

    一、參數化概念

    參數化設計是Revit的一個重要思想，它分為兩個部分即參數化圖元和參數化修改引擎。構件的移動、刪除和尺寸的改動所引起的參數變化會引起相關構件的參數產生關聯的變化，任一視圖下所發生的變更都能參數化的、雙向的傳播到所有視圖，以保證所有圖紙的一致性，毋須逐一對所有視圖進行修改，從而提高了工作效率和工作質量。

    二、參數化本質意義

    參數化設計方法就是將模型中的定量信息變量化，使之成為任意調整的參數。對于變量化參數賦予不同數值，就可得到不同大小和形狀的零件模型。參數化設計的本質是在可變參數的作用下，系統能夠自動維護所有的不變參數。因此，參數化模型中建立的各種約束關系，正是體現了設計人員的設計意圖。

    在參數化設計系統中，設計人員根據工程關系和幾何關系來指定設計要求。要滿足這些設計要求，不僅需要考慮尺寸或工程參數的初值，而且要在每次改變這些設計參數時來維護這些基本關系，即將參數分為兩類：其一為各種尺寸值，稱為可變參數；其二為幾何元素間的各種連續幾何信息，稱為不變參數。

    Revit參數化是一種工作方法，一種BIM模型快速構建、快速修改的方法。參數化技能在實際BIM工程中隨處可見，根據益埃畢公司已經實施的30多個BIM項目經驗總結，實際工作中首次搭建BIM模型的時間占20%，其他80%的時間是在不斷的修改、深化、變更、維護BIM模型。參數化技術可以提高BIM模型的修改效率、節省工作時間、提高構件使用率。

    三、風管三通參數化實例

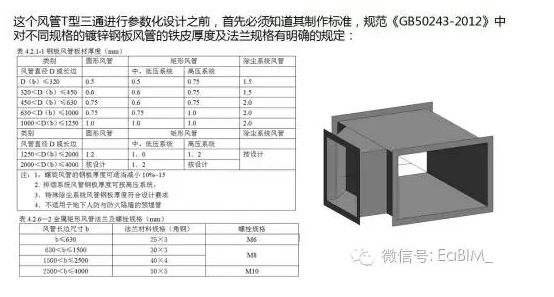

    1、風管制作標準要求

    根據制作工藝，我們可以知道，需要控制的參數如下：

    ●主參變量

    T型三通主風管的寬度

    T型三通主風管的高度

    T型三通支風管的寬度

    T型三通支風管的高度

    ●次參變量

    T型三通主管長度

    T型三通支管長度

    T型三通主風管鐵皮厚度

    T型三通支風管鐵皮厚度

    T型三通主風管法蘭規格

    T型三通支風管法蘭規格

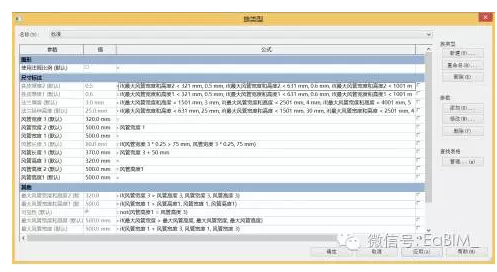

    整個族需要添加的參數如下圖：

    參數的含義如下：

    ●風管最大高度=if(風管高度1>風管高度3,風管高度1,風管高度3)

    解釋：當風管高度1大于風管高度3時，最大風管高度等于風管高度1，否則等于風管高度3。

    ●風管最大寬度=if(風管寬度1>風管寬度3,風管寬度1,風管寬度3)

    解釋：當風管寬度1大于風管寬度3時，最大風管寬度等于風管寬度1，否則等于風管寬度3。

    ●最大風管寬度和高度=if(最大風管寬度>最大風管高度,最大風管寬度,最大風管高度)

    解釋：當最大風管寬度大于最大風管高度時，最大風管寬度和高度等于最大風管寬度，否則等于最大風管高度。

    ●可見性=not(風管高度1=風管高度3)

    解釋：風管高度1等于風管高度3時，不可見，否則可見。

    ●風管長度3=if(風管寬度3*0.25>75mm,風管寬度3*0.25,75mm)

    解釋：當風管寬度3*0.25大于75mm時，風管長度3也就是支風管長度等于風管寬度3*0.25，否則風管長度3等于固定值75mm。

    ●法蘭高度=if(最大風管寬度和高度<631mm,25mm,if(最大風管寬度和高度<1501mm,30mm,if(最大風管寬度和高度<2501mm,40mm,if(最大風管寬度和高度<4001mm,50mm,60mm))))

    解釋：當最大風管寬度和高度≦630時，法蘭高度為25mm，當630＜最大風管寬度和高度≦1500時，法蘭高度為30mm,當1500＜最大風管寬度和高度≦2500時，法蘭高度為40mm,當2500＜最大風管寬度和高度≦4000時，法蘭高度為50mm,當最大風管寬度和高度＞4000mm時，法蘭高度為60mm。同理，法蘭厚度、鐵皮厚度的參數變化含義都不難理解了，這完全符合《GB50243-2012》中有關鍍鋅鋼板風管制作的工藝要求，也是制作精細參數化管件的最基本的要求。
