    塑料管的產品型號一般使用管道的外徑和壁厚來表示，例如“20x2.0”。因此，工程師也習慣標注塑料管的外徑，例如“De20”。塑料管與金屬管標注管徑的方式不同，例如De50的塑料管表示其外徑為50mm，其內徑一般縮小一級為40mm而DN50的金屬管只表示其規格為50mm，但其內徑并不一定等于50mm。

    這里有一個解決的方法：使用公稱直徑繪制管路，編輯標記中的標簽顯示管道的外徑

    1.新建一個管段或者修改一個已有的管段，設置其材質和規格/類型。

    打開“機械設置”對話框，在“管道設置”節點下點擊“管段和尺寸”。

    在右側窗口中，將管段選擇為“PE100-GB/T13363-1.6MPa”,然后點擊其右側的“新建管段”按鈕。

    在“新建管段”對話框中，為“新建”選擇“材質和規格/類型”。

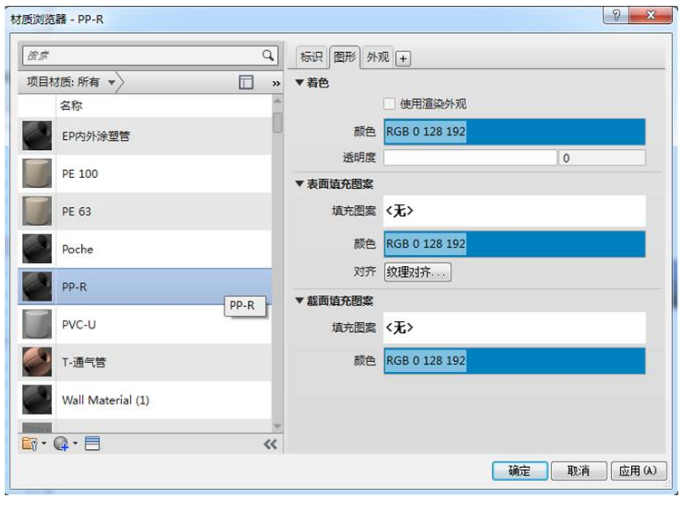

    如果用戶希望添加PP-R這種材質，可以點擊“材質”右側的“...”按鈕。在材質瀏覽器中，點擊左下角的“新建材質”命令，新建一種名為“PP-R”的材質，并且為其設置需要的“圖形”和“外觀”效果等。

    用戶還可以標示該種管材的抗壓能力等信息。在“規格/類型”右側的文本框中輸入相應的信息，軟件會在“預覽管段名稱”中結合“材質”和“規格/類型”的名稱，生成管段的名稱。例如這里的“PPR-S4-1.6MPa”.

    2.根據產品規格設置管段的尺寸目錄。

    因為軟件沒有提供“修改尺寸”命令，并且每個公稱直徑只能對應唯一的ID（內徑）和OD（外徑）。因此，用戶需要刪除多余的尺寸，然后再新建需要的尺寸。

    點選已有尺寸所在的行，點擊“刪除尺寸”命令可以刪除不需要的尺寸。（軟件規定列表中的最后一行無法被刪除。用戶可以在完成新建新尺寸后，再刪除多余的尺寸。）

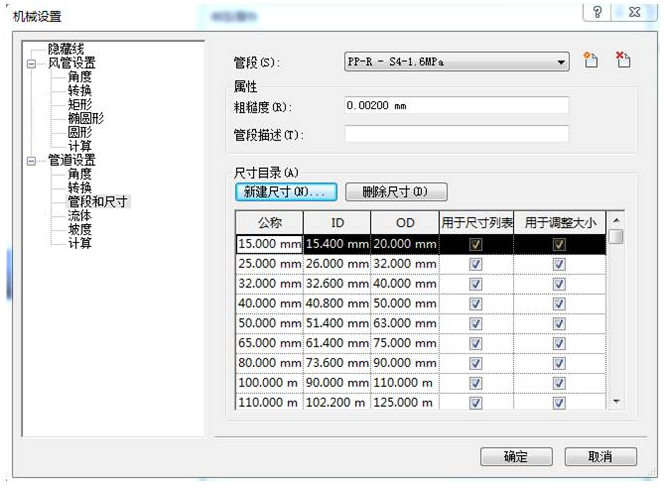

    點擊“新建尺寸”，在彈出的“添加管道尺寸”對話框中，按照聚氯乙烯塑料管的產品目錄，輸入每個公稱直徑下相應的內徑和外徑，見下圖。

    這樣，用戶就得到了正確的塑料管公稱直徑以及和內、外徑的關系。

    3.復制新的管道類型使用該管段設置

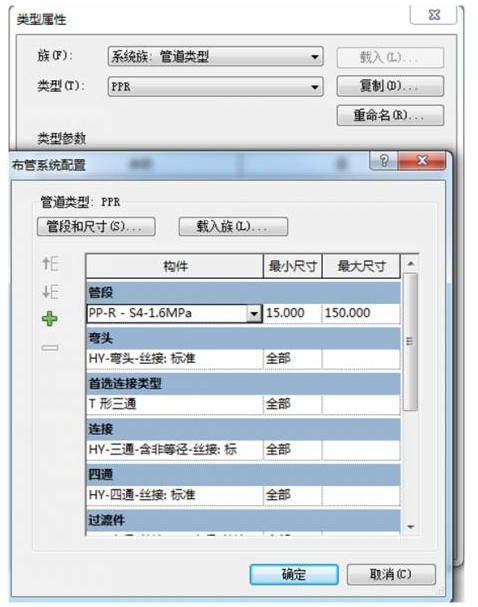

    復制一個新的管道類型，或者修改一個已有的管道類型。在其“類型屬性”對話框中，點擊“布管系統配置”右側的“編輯”按鈕，在“布管系統配置”對話框中將管段選擇為新創建的“PPR-S4-1.6MPa”，并設置合適的“最小尺寸”和“最大尺寸”，以及配置需要使用的相應管件。

    分別點擊確定完成“布管系統配置”和管道“類型屬性”的修改。

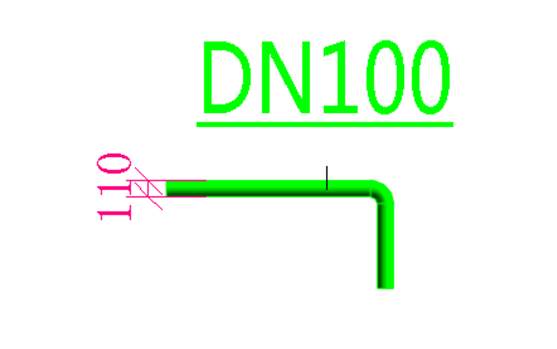

    使用該管道類型繪制的管道，會使用先前配置的尺寸目錄來確定管道的內、外徑，用戶可以通過管道標記和尺寸標注來驗證設置結果。

    4.編輯管道標記中的標簽，使用管道外徑標注管道。

    默認管道標記中標簽參數為“直徑”。在族編輯器環境中，選擇標簽，在“修改/標簽”選項卡上點擊“編輯標簽”命令。

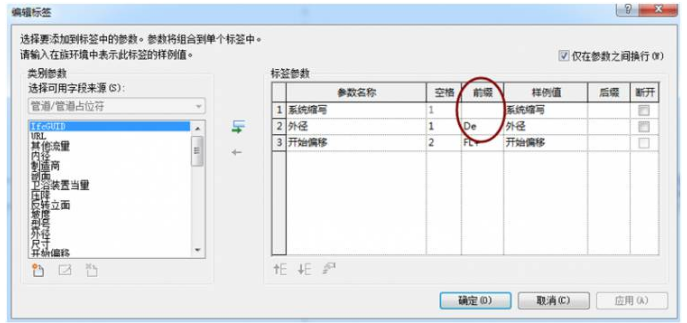

    在“編輯標簽”選項卡中，從“標簽參數”中選擇“直徑”，點擊“←”按鈕刪除參數，然后從左側參數列表中選擇“外徑”，點擊“→”按鈕將其添加為“標簽參數”。

    在“前綴”處輸入“De”，點擊“確定”。

    然后將族“載入到項目中”。

    5.去除mm單位：在“管理”選項卡上，點擊“項目單位”中“規程”的命令。在“規程”中選擇“管道”，點擊“管道尺寸”。在“格式”對話框中，將單位符號選擇為“吳”，點擊確定。

    6.添加De標記：有兩種方法可以添加De作為前綴。

    方法一：編輯標記族，選擇標記，在“尺寸”參數的前綴中添加“De”。

    方法二：在“管理”選項卡中“MEP設置”下的“機械設置”對話框中，為管段“PPR-S4-1.6MPa”設置管段設置“De”。然后標記族的標簽包含“管段描述”。

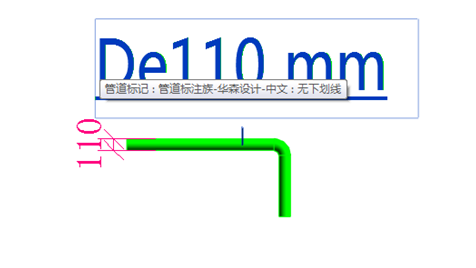

    這樣，用戶就得到了格式為De110的管道標記。
