    我們可以將風管管件（彎頭、T形三通、端點加蓋等）放置在風管系統中。

    在視圖中，我們很少將風管管件作為獨立構件添加，通常是將其添加到現有的管網中。“網管管件”工具可在平面、剖面、立面和三維視圖中使用。

    放置風管管件

    1.打開要添加風管管件的風管系統所屬的視圖。

    2.單擊“系統”選項卡“HVAC”面板“風管管件”，然后在“類型選擇器”中選擇一個特定的管件類型。

    3.在選項欄上單擊“放置后旋轉”，這樣構件放置在視圖中后會進行旋轉。

    4.如果在現有風管中放置管件，例如彎頭，該彎頭將根據風管調整自己的方向。

    將光標移到要放置管件的位置，然后單擊風管以將管件捕捉到風管端點處的連接件。

    可以在沿著風管段長度的任意位置處插入T形三通。管件會自動調整其高程和大小，直到與風管匹配為止。

    5.使用風管管件的旋轉控制柄根據需要調整管件的旋轉。

    使用風管管件控制柄

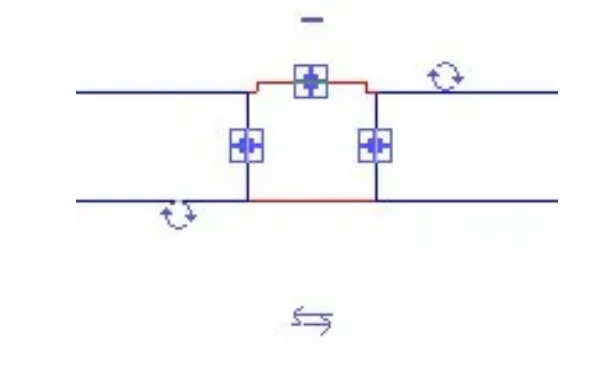

    風管管件提供了一組可用于在視圖中修改管件的控制柄。

    風管管件尺寸顯示在各個支架的連接件的附近。可以單擊該尺寸，并輸入值以指定大小。在必要時會自動創建過渡件。

    如果不需要將某個管件與系統斷開連接即可將其翻轉，則單擊符號即可在系統中水平或垂直翻轉該管件，以便根據氣流確定管件的方向。

    如果不需要將某個管件與系統斷開連接即可將其旋轉，則單擊符號即可在系統中修改該管件的方向。

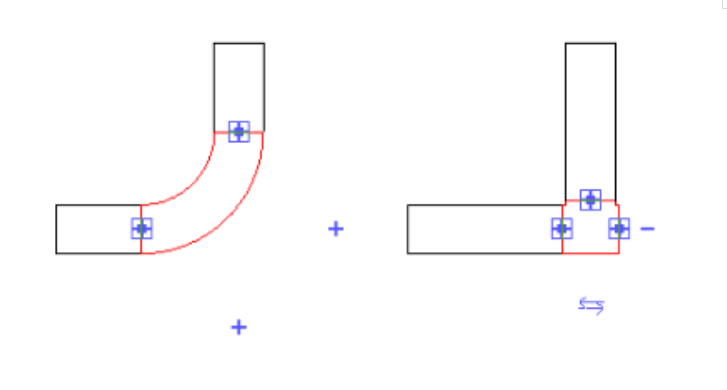

    如果管件的旁邊出現加號，表示可以升級該管件。例如，彎頭可以升級為T形三通；T形三通可以升級為四通。

    通過未使用支架旁邊的減號可以將該管件降級。例如，帶有未使用支架的四通可以降級為T形三通；帶有未使用支架的T形三通可以降級為彎頭。

    修改風管管件的尺寸

    1.在風管系統中選擇一個管件。

    2.單擊尺寸控制柄，然后輸入所需尺寸的值。

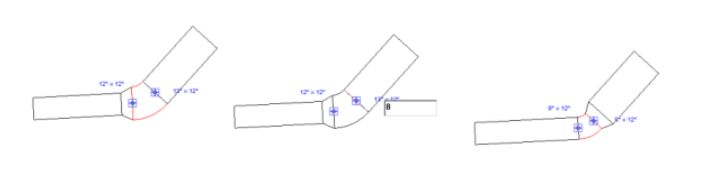

    對于矩形和橢圓形風管，必須分別輸入寬度和高度尺寸控制柄的值。在下圖中，矩形彎頭管件的尺寸從12"x12"調整為8"x12"。

    如果可能，會自動插入過渡件，以維護系統的連接。

    升級或降級管件

    1.在風管系統中選擇一個管件（T形三通、彎頭或四通）。

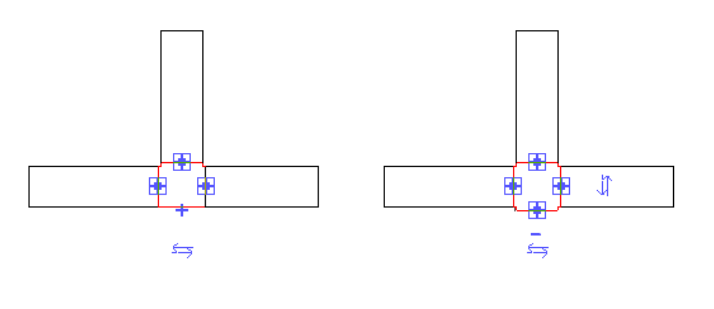

    該管件旁邊會出現藍色的風管管件控制柄。如果所有可用的連接件都在使用中，其他可能的支架會被標記上加號。未使用的支架帶有減號，表示可以刪除該支架以使管件降級。

    2.單擊加號可添加支架。在上例中，彎頭升級為T形三通。如果將風管連接到T形三通的開放支架，剩余可能的支架會帶有加號，如右側的T形三通連接件所示。

    旋轉管件

    1.在風管系統中選擇一個管件（T形三通、彎頭或四通）。

    2.單擊可修改管件的方向。

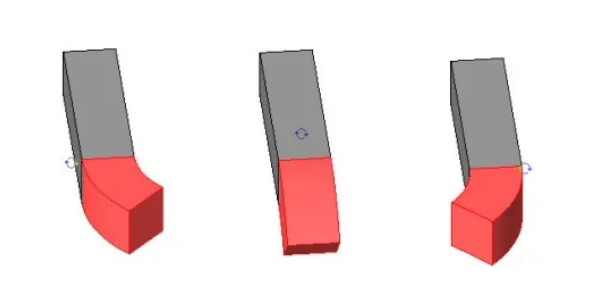

    3.再次單擊，彎頭會再旋轉90度。每次單擊都將使管件旋轉90度。在下圖中，第一次單擊將彎頭旋轉90度；第二次單擊將該管件再旋轉90度。

    翻轉管件

    1.在風管系統中選擇一個管件（T形三通或四通）。

    2.單擊可修改管件的水平或垂直方向。每次單擊都能將管件翻轉180度。

    更改管件支架的角度

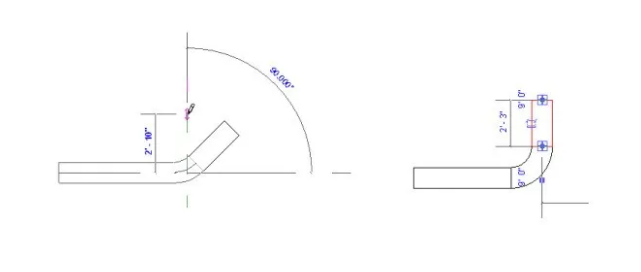

    通過將風管連接到正在修改的支架，然后拖曳風管的開放端，直到形成所需的角度，可以修改T形三通和彎頭管件的支架的角度。

    必須在樓板平面視圖中繪制風管，但是風管一旦連接到支架，在任何視圖（平面、立面、剖面和三維視圖）中都無法再調整該角度。

    1.在平面視圖中選擇彎頭或T形三通管件，并在要調整其角度的支架的連接件上單擊鼠標右鍵，然后單擊“繪制風管”。

    2.拖曳預覽，以便將風管段添加到管件中，然后單擊“修改”。

    3.選擇新風管段開放端的連接件，然后拖曳該連接件以形成所需的角度。
