在Revit出圖的時候，在對出圖進行一些設置后，在圖紙中仍會有一些不必要的圖元信息，需要在圖紙中加以隱藏，使圖紙更加簡潔。
方法不止一種，一般可通過隱藏使其不顯示，但對于導入的一張整體的底圖則不便于將某一塊區域隱藏，下面介紹一下Revit中的“遮罩區域”命令，不僅可以遮蓋圖元，同時還可以遮蓋區域。
1.在“注釋”選項卡下，找到“區域”命令，單擊其中的“遮罩區域”，如圖所示。
2.此時在“修改/創建遮罩區域邊界”，選擇“矩形”進行繪制，如圖所示。

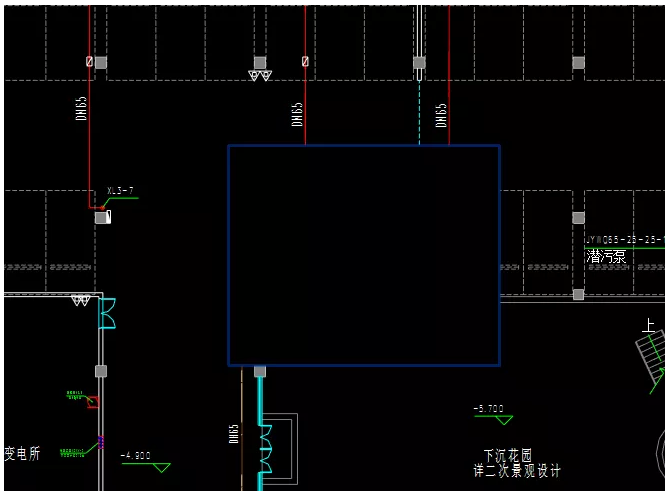

3.利用“矩形”命令進行繪制，將需要遮罩的區域框選起來，如圖所示。

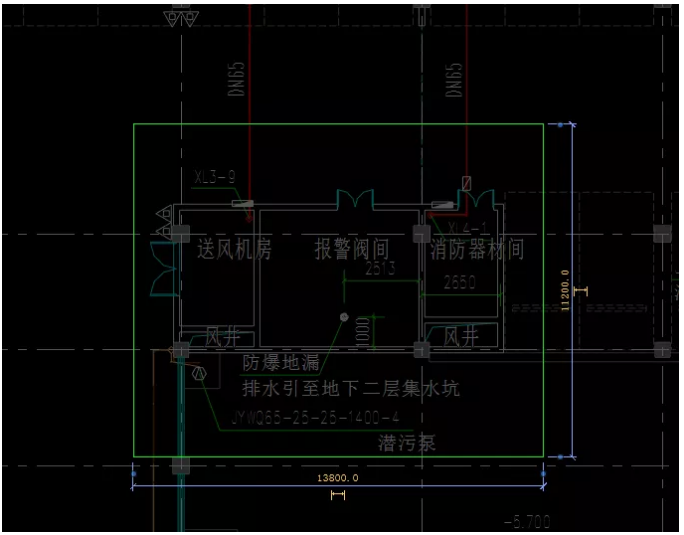

4.在框選之后，單擊選項卡中的“√”命令，如圖所示。
意義：遮罩區域的使用可以方便的解決在出圖時一些不必要的麻煩，隱藏其中不需要的部分，達到出圖要求。
