來源丨益埃畢教育
在建項目的過程中，很多時候需要創建合適項目要求的參數風機，那怎么創建風機并添加連接件呢？下面來進行簡單講解。

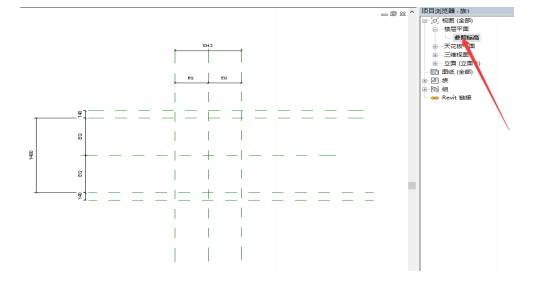

1.打開Revit，新建公制常規模型。在“樓層平面”中的“參照標高”視圖里畫參照平面并添加標注，如圖所示。

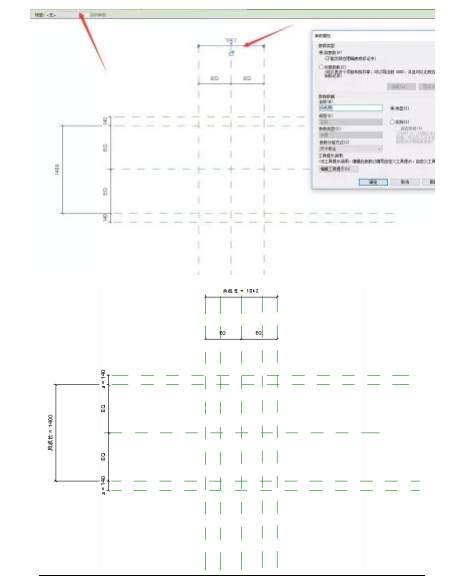

2.選中需要添加參數的尺寸標注，點擊選項欄中的“標簽”命令，彈出“參數屬性”對話框，如圖所示。

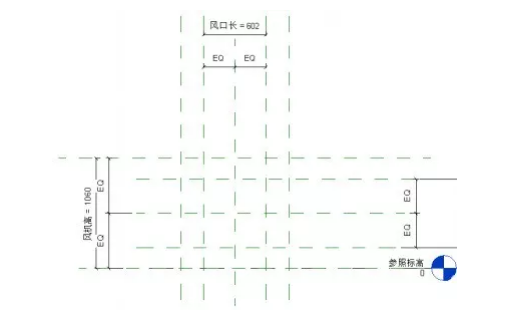

3.然后在“前立面”視圖中畫參照平面并加參數，如圖所示。

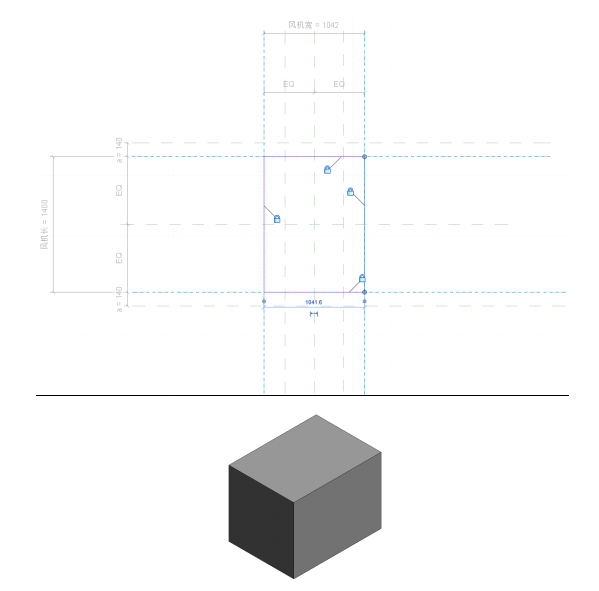

4.接下來用”拉伸”命令制作風機箱主體，拉伸的長方體必須與其對應長*寬*高的參照平面進行鎖定，如圖所示。

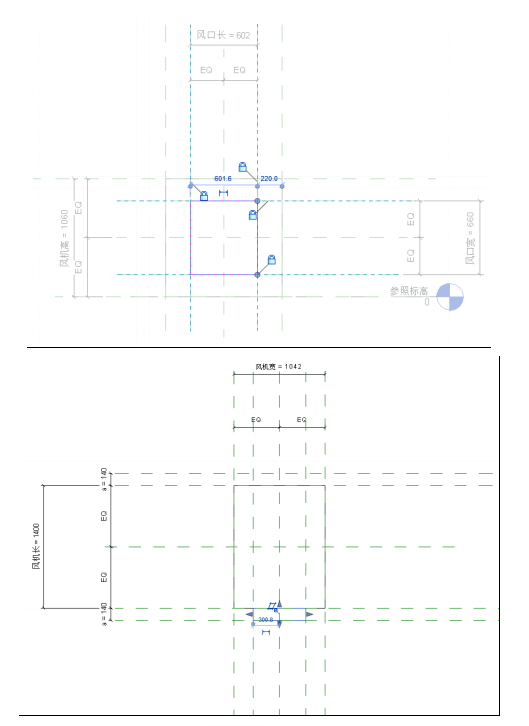

5.下面開始風口的制作，繼續用拉伸命令繪制風口并進行鎖定，如圖所示。

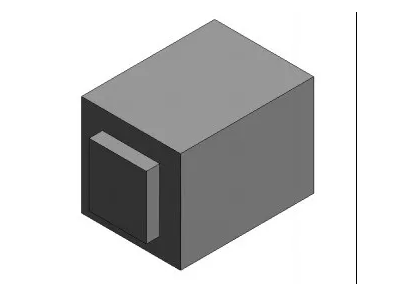

6.創建完成后，三維模型如圖所示。

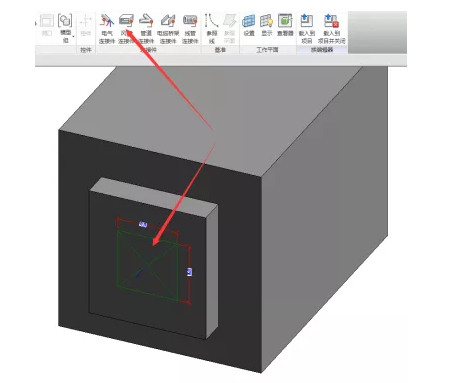

7.然后點擊“連接件”面板中的“風管連接件”命令，對此風口添加連接件，如圖所示。

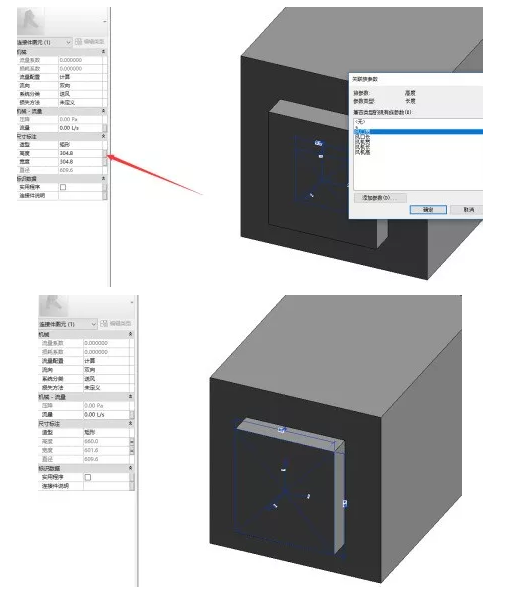

8.選中添加的“風管連接件”，在“屬性”面板中，點擊如下圖所示按鈕，寬度、高度分別將其與已創建的參數“風口寬”、“風口長”關聯。
這樣連接件就可以隨著風口的變化而變化。另一個風口的制作方式與這個風口相同。
意義：通過學習上述講解，可以創建類似含有連接件的設備，創建適合自己項目的連接件族，方便建模。
