原理：利用基于面的族將面綁定到模型線，再將模型線之間的角度參數化；通過設置工作平面來綁定拉伸對象到指定模型平面，實現參數傳遞。

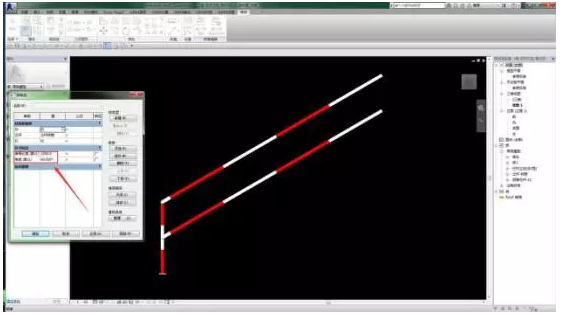

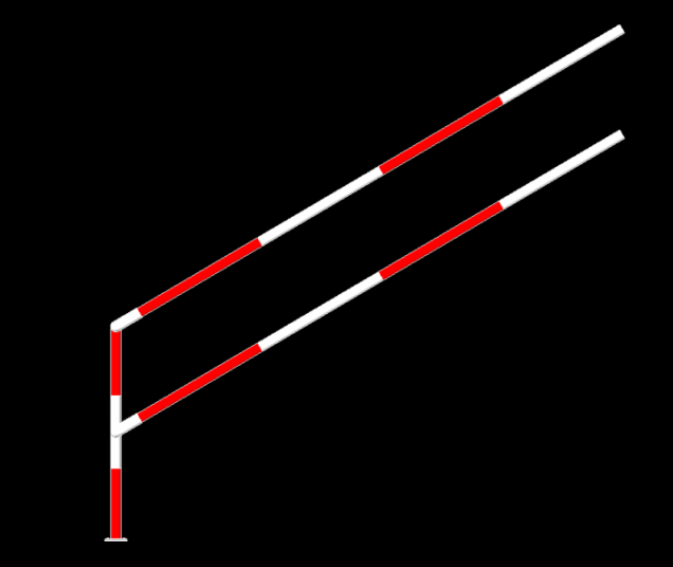

效果如圖：

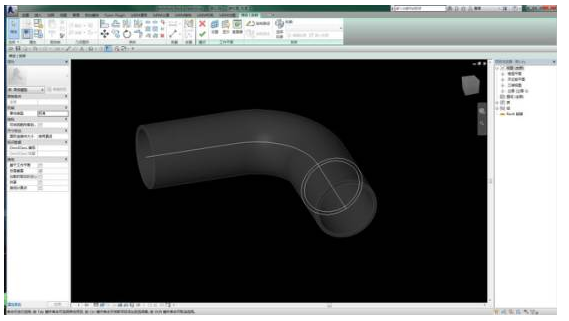

1.用常規族為模板，建立彎頭部件族。
2.用基于面的系統族，建立一個新族，將第一步制作的彎頭部件族，載入進來，調整好位置；

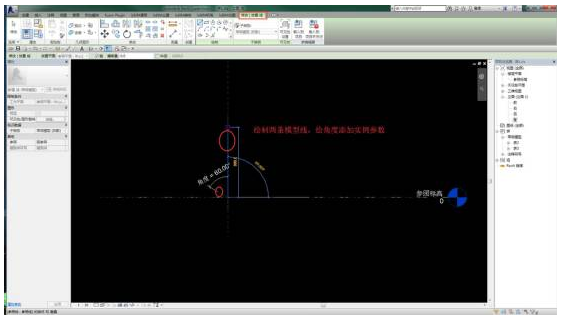

3.新建一個常規族，在左視圖下繪制兩條模型線，角度為60度（可變），標注角度，并給角度添加實例參數；

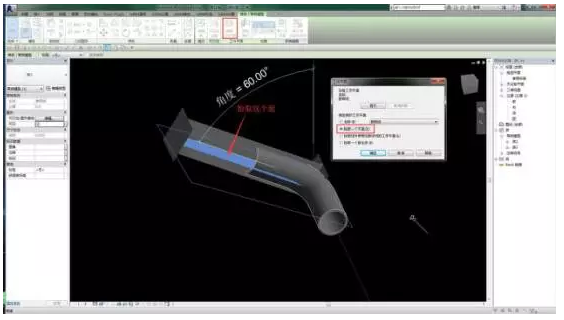

4.完成第三步后，載入第二步創建的族，調整好位置，選中彎頭部件，編輯工作平面，拾取一個平面，拾取到模型線上與角度標注垂直的這個面；

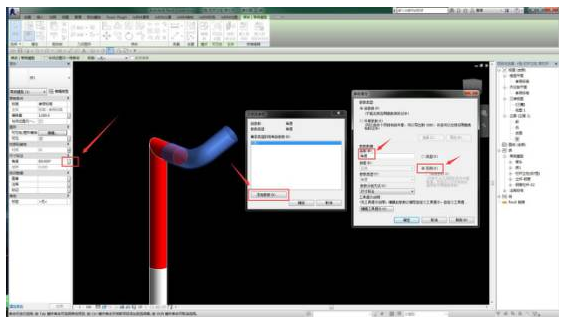

5.新建常規族，創建立桿部件，載入第四步完成的族，調整好彎頭部件的位置，選中彎頭部件，給角度添加實例參數。

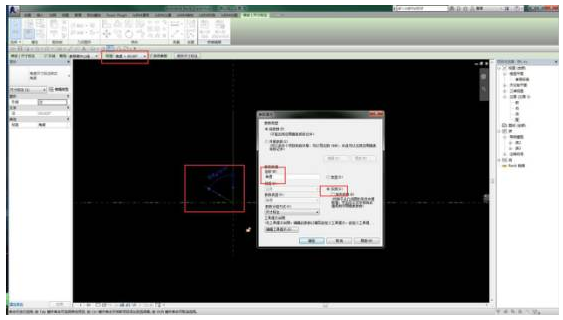

6.創建立桿部件，設置工作平面，在后視圖下拾取一個工作平面，拾取到彎頭部件外圓，創建同心圓拉伸，拉伸終點設為1000（可變），并為將拉伸終點設置實例參數，立桿可根據不同材質分別創建，方法同于拉伸第一個立桿，每次選擇拾取到上一個同心圓即可；
7.調試一下參數，看長度與角度是否可變。
意義：為了應對施工現場安全防護工作的規劃，需要做臨邊防護和樓梯防護示意時，可提前在revit里做好參數化的族，便于應對不同高程的防護布置，提高工作效率。
