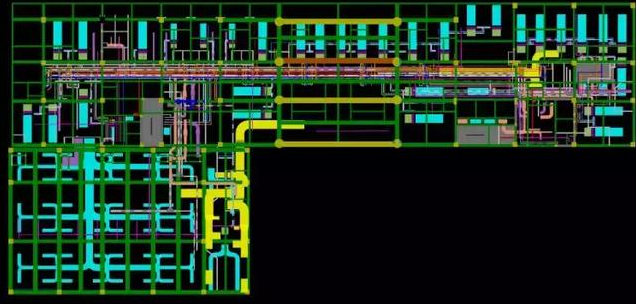

在Revit中打開一個模型，例如結構模型，再將對應的模型，例如機電模型鏈接進來，如圖所示，保存模型。

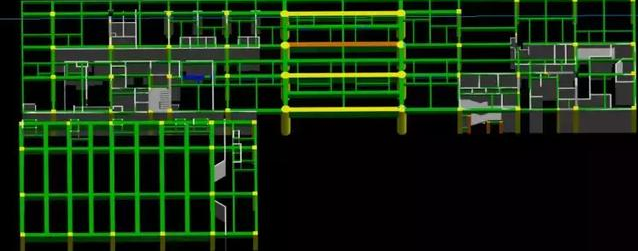

將保存的模型用Navisworks軟件打開，可以看到鏈接的機電模型并沒有顯示，如圖所示。
有兩種方法解決這種鏈接模型不可見的情況：
1、Revit導出為nwc文件，然后用Navisworks打開。
在Revit導出場景為nwc文件，在Navisworks設置下，找到文件讀取器，用Navisworks打開保存的nwc文件，鏈接的機電模型正常顯示，如下圖所示。
2、直接用Navisworks打開.rvt文件。

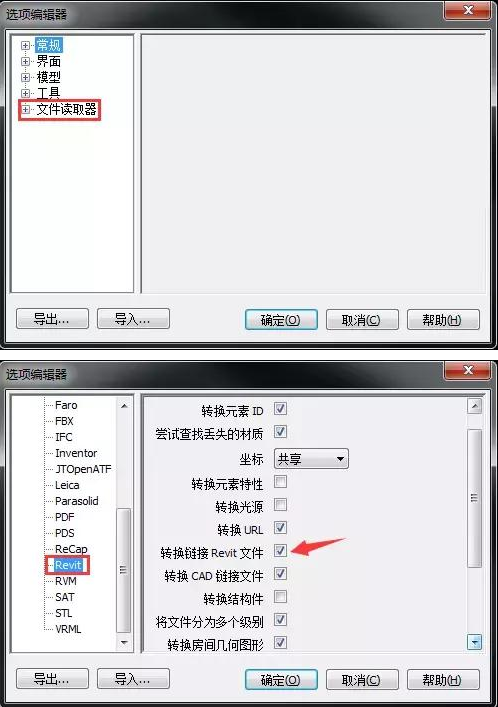

打開Navisworks軟件，打開選項編輯器，找到文件讀取下的Revit，把轉換鏈接文件勾選上，點擊“確定”。再用其打開Revit模型，鏈接的機電模型正常顯示，如圖所示。
意義：Navisworks軟件和Revit作為同一系列產品，可將Revit完成的模型，導入到Navisworks軟件進行碰撞檢查、漫游等后續操作。通過學習上述文章，可以很好地解決在Revit模型中存在鏈接模型不可見的問題，方便操作。
