文章來源：柏慕BIM

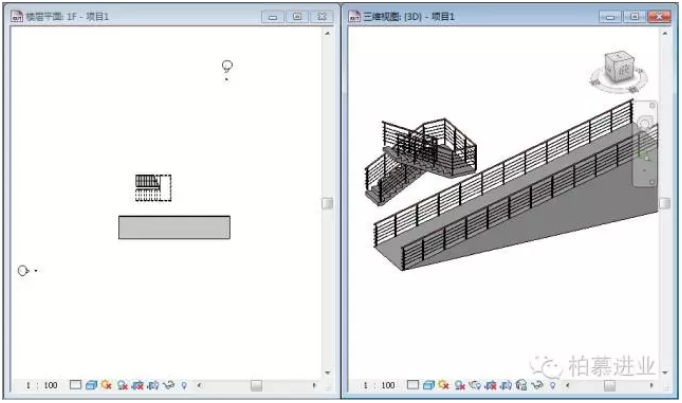

1）當出現如圖1的問題時，此時我們可以用“遮罩區域”命令。進入樓層平面，點擊“注釋”選項卡中的“詳圖”面板下的“區域”工具下拉菜單的“遮罩區域”命令如圖2；
圖1
圖2

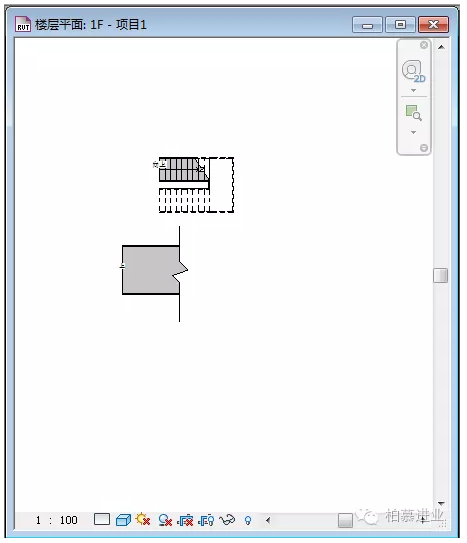

2)繪制如圖3的輪廓，點擊“修改”選項卡中“模式”面板下的“完成編輯模式”命令。
圖3

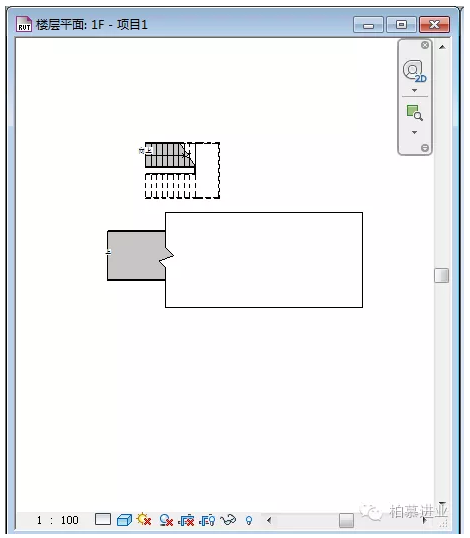

4)這時大家會發現遮罩區域沒有達到預期的效果如圖4，此時只要選中遮罩區域并選擇“編輯邊界”命令，把多余的線改成“不可見線”即可完成如圖5、圖6；
圖4
圖5
圖6
