來源丨益埃畢教育
在使用Revit軟件的默認生成的樓層平面視圖范圍，2300是無法滿足所需要的高度的。如果只是一個視圖，只需對他進行修改即可；那么如果是多個視圖呢？本文將會教大家如何快速修改平面視圖默認的視圖范圍。

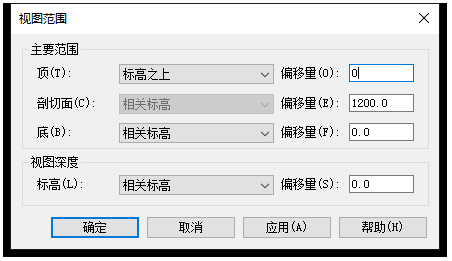

01、那么要先來設定一個要求：例如生成的樓層平面頂部為“標高之上”，底部為“相關標高”，剖切為1200，如圖所示

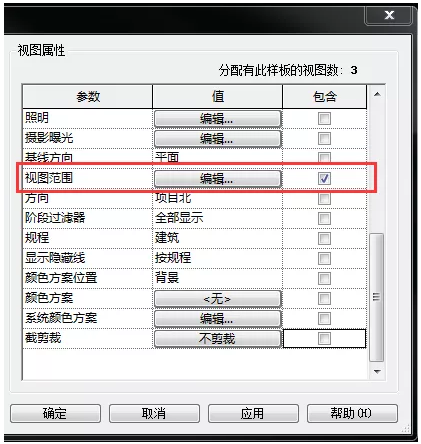

02、利用“視圖樣板”中“從當前視圖創建樣板”命令，創建一個符合要求的視圖樣板（如命名為平面視圖范圍），如圖所示，注意此視圖板只在視圖范圍選項勾選。

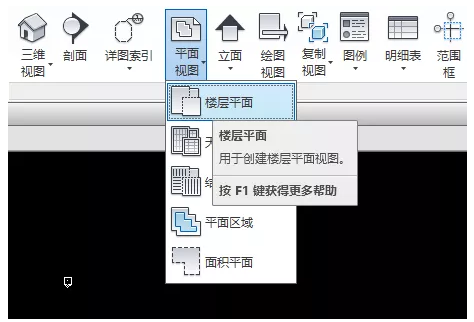

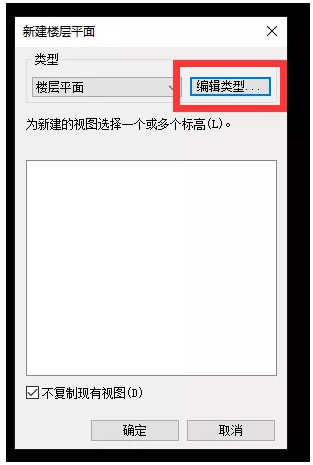

03、單擊“視圖”選項卡下“平面視圖”下拉按鈕中“樓層平面”，在彈出的新建樓層平面對話框選擇“編輯類型”命令，如圖所示。

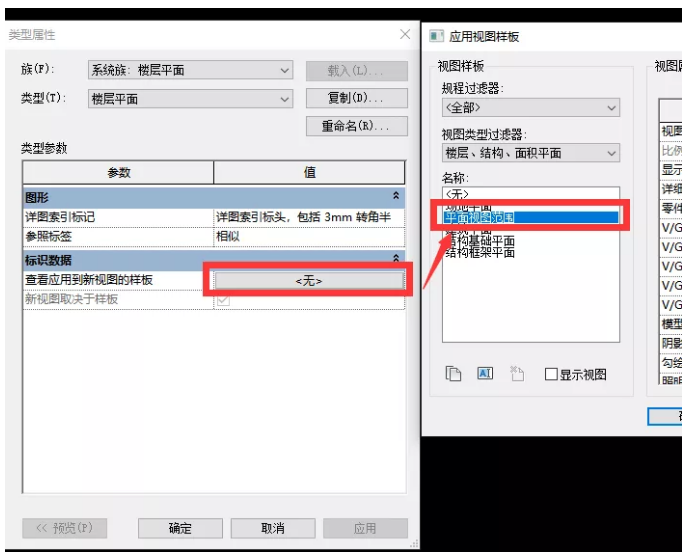

04、將編輯類型對話框中，查看應用到新視圖的樣板選項設置為剛剛創建的視圖樣板“平面視圖范圍”，如圖所示。
05、設置完成后，重新生成同一類型的樓層平面視圖，查看該視圖的視圖范圍，即為預設的范圍了。
意義：視圖樣板命令可以為設計過程帶來很多方便，并且可以通過創建視圖樣板控制單一屬性，實現多個視圖使用。上文中就是通過創建視圖樣板控制視圖范圍屬性快速修改多個視圖，合理運用。
