角豎梃是單根豎梃，可放置在兩個幕墻的端點之間或玻璃斜窗的窗脊之間，也可放置在彎曲幕墻圖元（例如弧形幕墻）的任何內部豎梃上。

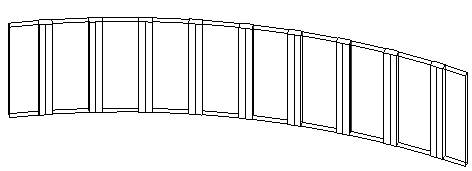

帶有內部豎梃的弧形幕墻
Revit 包括 4 種角豎梃類型：
L 形角豎梃：幕墻嵌板或玻璃斜窗與豎梃的支腳端部相交。 可以在豎梃的類型屬性中指定豎梃支腳的長度和厚度。
兩個幕墻之間的 L 形角豎梃
V 形角豎梃：幕墻嵌板或玻璃斜窗與豎梃的支腳側邊相交。可以在豎梃的類型屬性中指定豎梃支腳的長度和厚度。
兩個幕墻之間的 V 形角豎梃
梯形角豎梃：幕墻嵌板或玻璃斜窗與豎梃的側邊相交。可以在豎梃的類型屬性中指定沿著與嵌板相交的側邊的中心寬度和長度。
兩個幕墻之間的梯形角豎梃
四邊形角豎梃：幕墻嵌板或玻璃斜窗與豎梃的支腳側邊相交。可以指定豎梃在兩個部分內的深度。
如果兩個豎梃部分相等并且連接不是 90 度角，則豎梃會呈現出風箏的形狀：
如果連接角度為 90 度并且各部分不相等，則豎梃是矩形的：
如果兩個部分相等并且連接處是 90 度角，則豎梃是方形的：
注： 四方形角豎梃與矩形豎梃（非角豎梃）不同，因為幕墻嵌板在四方形角豎梃的相鄰側邊處連接。
提示： 角豎梃的偏移是相對于嵌板的。
