    Revit中的視圖范圍功能想必我們不會陌生，控制平面視圖的頂底和剖面經常都會用到，但還有很多“秘密”可能用了那么多年Revit的我們也不一定很理解，類似上一篇提到的關于"管件異常透明"的問題，遇到時可能會不知所措;今天我們延續分享一下相關的知識，并掌握底圖本身在項目中的應用價值。

    1.視圖范圍的概念

    顯示出revit視圖范圍中的示意圖，我們應該就不難理解其概念了，內容重點我們放在下面比較復雜的地方:

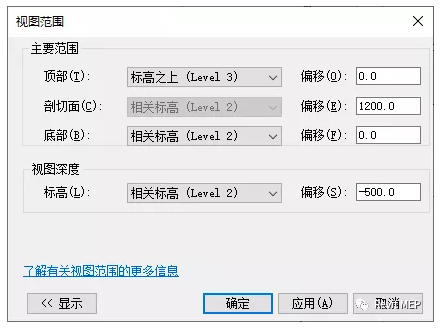

    視圖范圍：頂部、剖切面、底部、偏移（從底部）、主要范圍和視圖深度。

    2.剖切面的影響

    注意：剖切面對MEP機電安裝專業是無效的。

    而對于如墻類別構件的實際顯示的效果，表面和截面設置還是不同的:

    看一下實際情況中的區別:

    位于高處的墻：高于剖切面，不可見;

    位于中間的墻：被剖切，“截面”前景和背景填充均顯示;

    位于低處的墻：低于剖切面，“投影/表面”前景填充顯示，背景不顯示;

    因此我們一般看到的都是剖切到的墻體，主要設置的是“截面”前景。

    位于高處的墻體其實也可以通過調節“底圖”范圍來顯示，后續有很多相關的知識點，我們再做深入介紹。

    高于剖切面仍顯示的特例情況，包括：窗、櫥柜或常規模型，3種類別

    與剖面相交不被剖切的特例情況：

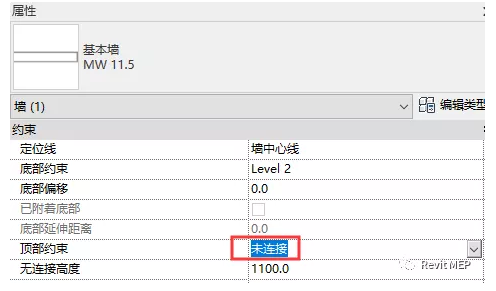

    1)高度小于2米的墻不會被剖切，并且頂部約束為“未連接”時,如果選擇了其他標高作為頂部約束，就會被正常剖切。

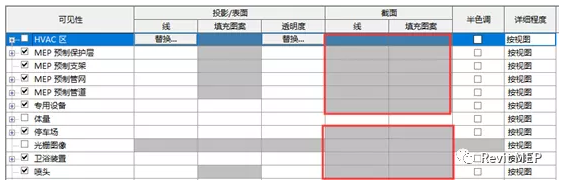

    2)某些默認不可剖切的族，可以通過視圖可見性中是否禁用設置區別出來。

    3.視圖深度的影響

    通過視圖深度的設置，我們可以看到當前層范圍以外的圖元:

    例如：下一層的排水管道、裙房邊界等等。

    注意：使用底圖也是很有效的做法，下一節我們會另做詳細介紹。

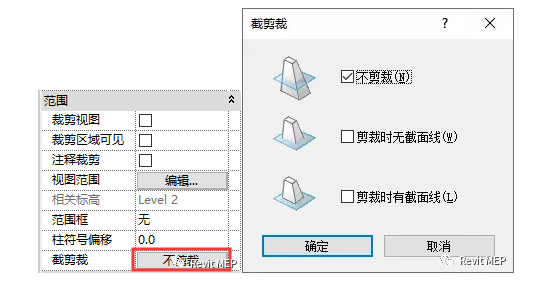

    另外“截剪裁”會明顯影響到“變截面”圖元是否能正確顯示:

    剖切面、視圖深度、低于標高3的墻被剪裁的平面視圖和低于標高3的墻可見的平面視圖:

    4.視圖深度內的圖元樣式設置

    視圖深度內的圖元使用<超出>線樣式繪制，與圖元類別無關。

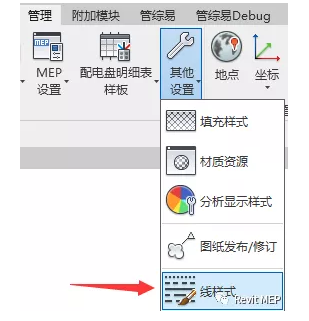

    我們可以在“管理”>“其他設置”>“線樣式”中進行設置:

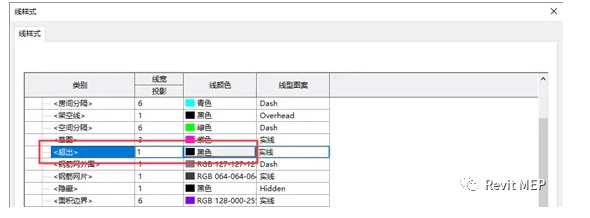

    展開分類，找到<超出>的線型進行設置:

    建議此類設置為灰色或非實線來與正常范圍內的圖元做區分，后續會為大家繼續再介紹實際應用的場景。
