在我們的日常工作中，剛才接手項目時，會從最基礎的結構模型開始做起。而在繪制結構模型時，經常會需要我們來繪制一些加腋梁。今天小編就給大家講一下加腋梁的制作方法。
我們來為大家講解加腋梁族都繪制思路：加腋梁族在原有的矩形梁再繪制兩個三角形的拉伸形狀將其鎖定在矩形梁上后添加參數便可以了。
首先我們打開軟件，選擇【公制結構框架-梁和支撐】族樣板來新建一個梁族。

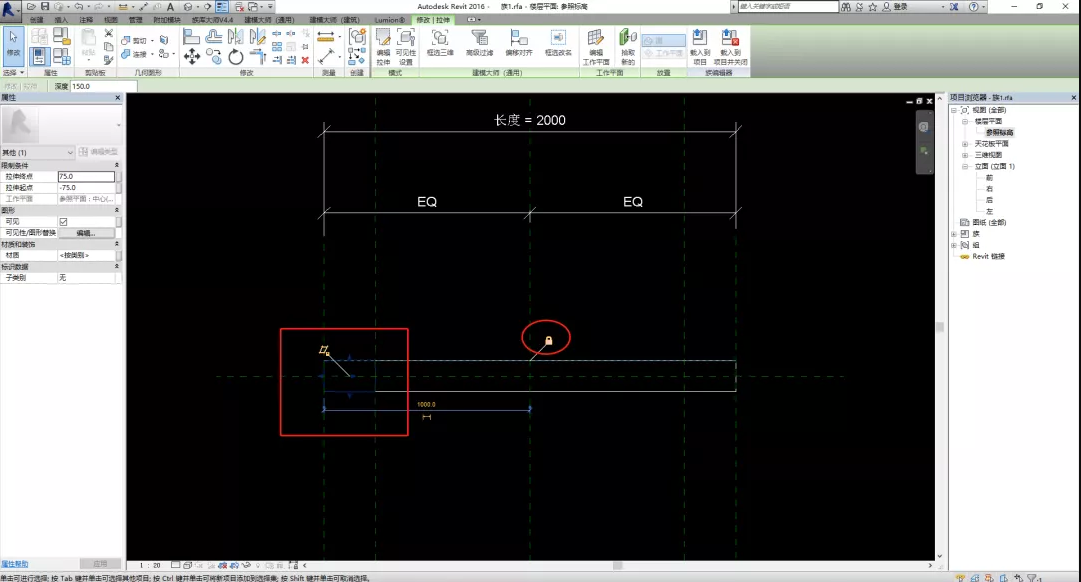

進入族樣板之后，先把族文件中的自帶的矩形梁先刪掉然后用【放樣】重新繪制一個矩形族（將放樣路徑的左右兩個端點鎖定在兩邊名稱為左構件和右構件的參照平面上然后繪制輪廓并設置梁高與梁寬點擊完成）。
在前立面圖用拉伸繪制一個三角形并將兩條直線鎖定在參照平面上和梁底,接著將三角形的斜邊的兩個端點也進行鎖定，設置參數完成后點擊完成。
回到平面圖將左邊加腋部分的兩邊對齊鎖定到梁的兩邊。
同理繪制出右邊的加腋部分。
最后將加腋部分與梁連接便可完成加腋梁族。
