通過繪制欄桿扶手路徑來創建欄桿扶手，然后選擇一個圖元（例如樓板或屋頂）作為欄桿扶手主體。
視頻：繪制主體欄桿扶手
單擊“建筑”選項卡
“樓梯坡道”面板 “欄桿扶手”下拉列表
（繪制路徑）。如果您不在可以繪制欄桿扶手的視圖中，將提示您拾取視圖。 從列表中選擇一個視圖，并單擊“打開視圖”。
若要為欄桿扶手設置主體，請單擊“修改 | 創建欄桿扶手路徑”選項卡
“工具”面板
（拾取新主體），并將光標放在主體（例如樓板、屋頂、墻頂、樓梯或地形表面）附近。移動光標時，相應的主體會高亮顯示。
注： 要選擇樓層，在繪圖區域中單擊即可開始繪制欄桿扶手。
在主體上單擊以選擇它。
（可選）在“選項”面板上，選擇“預覽”以沿繪制的路徑顯示欄桿扶手系統幾何圖形。
繪制欄桿扶手。
如果您正在將欄桿扶手添加到一段樓梯上，則必須沿著樓梯的內線繪制欄桿扶手，以便正確設置欄桿扶手主體和使其傾斜。
同樣地，如果您將欄桿扶手添加到樓板、樓底板、底板邊緣、墻、屋頂或地形的頂部表面，則在主體圖元的邊界中繪制線條。
注：將針對傾斜和形狀不規則的主體表面調整欄桿扶手和欄桿。
（可選）單擊畫布中的“切換草圖方向”控件來更改欄桿扶手的起點和終點。
（可選）如果草圖創建一個閉合環，請根據需要單擊畫布中的“將起點移動到下一個角”。
這將影響欄桿扶手在以樓梯圖元為主體時其自身的主體確定和定位。
在“屬性”選項板上根據需要修改實例屬性，或者單擊
（編輯類型）以訪問并修改類型屬性。單擊

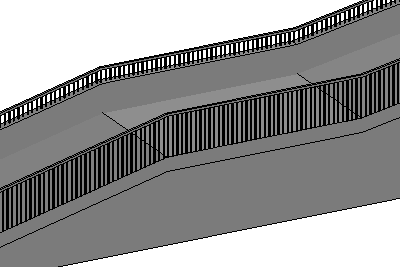

（完成編輯模式）。轉換到三維視圖查看欄桿扶手。
