在Revit中我們有時會需要繪制斜柱，那么斜柱該如何繪制呢？能否已有的垂直柱進行二次編輯以實現斜柱的造型呢？下面就給大家簡單介紹一下：
1在結構面板找到“柱子”并單擊。如（圖一所示）
圖一

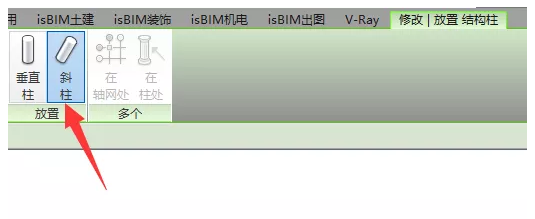

2.單擊后會自動跳轉到“修改/放置結構柱”，選擇斜柱并繪制。如（圖二所示）
圖二
3.斜柱初步繪制出來后，選擇屬性斜柱把“頂部/底部斜面樣式”有垂直調整為水平（圖三所示）
圖三
4.將垂直柱改為斜柱，選擇屬性垂直柱把“柱樣式”有垂直調整為傾斜-角度/端點控制，“頂部/底部斜面樣式”有垂直調整為水平（圖四所示）
圖四
5.結合樓層平面單擊選擇斜柱后根據項目圖紙要求把斜柱頂部或者底部拖拽到合適的位置即可。（必要時可以繪制參照平面確定位置）
