“電氣設置”對話框可以指定配線參數、電壓定義、配電系統、電纜橋架和線管設置以及負荷計算和電路編號設置。
配線設置

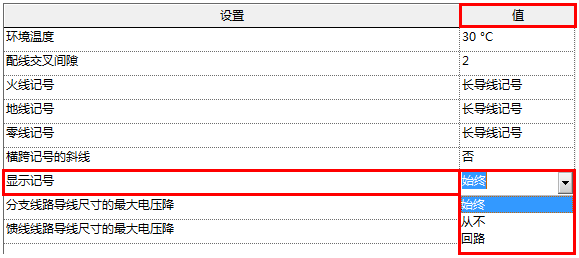

在“電氣設置”對話框的左側窗格中選擇“配線”后，右側窗格將包含配線表。
線表中的設置決定著 Revit 對于導線尺寸的計算方式以及導線在項目電氣系統平面圖中的顯示方式。
環境溫度：在“值”列中輸入數值，可以自定義配線所在環境的溫度。

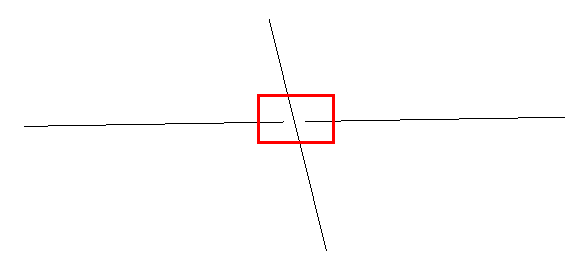

配線交叉間隙：指定用于顯示相互交叉的未連接導線的間隙的寬度。
導線記號：可以選擇為火線、地線和零線顯示的記號的樣式。Revit 提供了四種記號樣式。
橫跨記號的斜線：單擊“值”列，單擊下拉按鈕，選擇“是”將此功能應用于記號，可以將地線的記號顯示為橫跨其他導線的記號的對角線。如果選擇“否”，則顯示為地線指定的記號。
顯示記號：指定是始終隱藏記號（從不）、始終顯示記號（始終）還是只為回路顯示記號
（回路）。
分支線路導線尺寸的最大電壓降/饋線線路導線尺寸的最大電壓降：電壓降指當電流通過用電設備后，其設備兩端產生的壓差稱其為電壓降。在“值”列中輸入數值以指定最大電壓降。
