• 直徑。指定線管管段的直徑。

• 偏移。指定線管相對于當前標高的垂直高程。可以輸入偏移值或從建議偏移值列表中選擇值。

• /。鎖定或解鎖管段的高程。鎖定后，管段會始終保持原高程，不能連接處于不同高程的管段。

• 彎曲半徑。指定線管管件的彎曲半徑。

•

線管放置選項

選擇“線管”工具后，“修改 | 放置線管”選項卡會提供下列用于放置線管的選項：

• （對正）。打開“對正設置”對話框，在該對話框中可以指定線管的“水平對正”、“水平偏移”和“垂直對正”。

• （自動連接）。允許在開始或結束線管管段操作時自動連接到構件上的捕捉。該選項對于連接不同高程的管段非常有用。但是，以不同偏移繪制線管或要禁用捕捉非 MEP 圖元時，請清除“自動連接”，以避免造成意外連接。

• （在放置時進行標記）。在視圖中放置線管管段時，將默認注釋標記應用到線管管段。

對正設置

“對正設置”對話框包含以下布局選項：

• 水平對正。使用電纜橋架的中心、左側或右側作為參照，水平對齊線管剖面的各條邊。

• 水平偏移。指定在繪圖區域中的單擊位置與線管繪制位置之間的偏移。如果要在視圖中距另一構件固定距離的地方放置線管，則該選項非常有用。

• 垂直對正。使用線管的中部、底部或頂部作為參照，垂直對齊線管剖面的各條邊。

添加線管管件

繪制線管時，Revit 會自動添加管件。使用下列步驟可將線管管件手動添加到現有管段或管路。

1. 單擊“系統”選項卡 “電氣”面板 “線管配件”。

2. 從類型選擇器中選擇要放置的線管管件類型。

   提示在選項欄上，可在放置管件時對其進行旋轉。

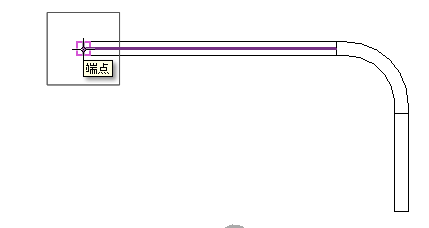

3. 在繪圖區域中，單擊要放置管件的線管的端點。



4. 要結束此操作，請單擊“修改”。

將線管連接到設備

可以將線管連接到具有連接件的電氣設備和機械設備。線管連接件可以是獨立連接件，也可以是表面連接件。連接到表面連接件時，可以進入表面連接模式。在此模式下，通過將表面連接件拖曳到新位置或通過指定臨時尺寸標注，可以定義表面連接件的連接點。

要添加其他表面連接件，必須編輯所需設備對應的族。請參見使用連接件。

可以在平面視圖、立面視圖或三維視圖中將線管連接到設備。

1. 單擊“系統”選項卡 “電氣”面板 “線管”。

2. 從類型選擇器中選擇要放置的線管類型（帶管件或不帶管件）。

3. 在選項欄上，指定直徑、偏移量或彎曲半徑。

4. 在繪圖區域中，繪制線管并將光標移動到設備上，以高亮顯示要連接到的表面。

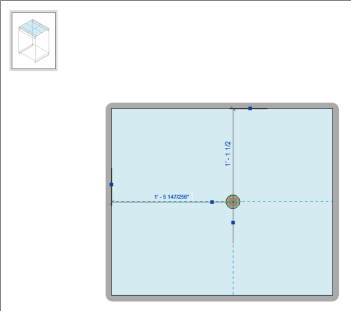

   Revit 將進入表面連接模式。在此模式下，可以在表面上移動連接件的位置，按原樣完成連接，或取消連接。

5. 要移動連接件，請將連接件捕捉拖曳到所需位置，或者輸入所需位置的臨時尺寸標注。



6. 要完成連接并退出表面連接模式，請單擊“表面連接”選項卡 “表面連接”面板 “完成連接”。
