來源丨益埃畢教育
在建立模型的時候，前期如果不注意底圖與軸網沒有對齊，或者建筑給的大軸網中沒有局部建筑很好定位軸網需要自己畫定位軸網的時候，很容易導致機電模型和土建模型偏移的情況。如果在管線不多且沒有不能移動的機械設備時可以通過將底圖和機電模型選中一起移動來使機電模型對齊土建模型，但是，在所有機電模型合并之后在發現偏移的情況通過移動命令是沒有辦法達到對齊的目的的，這個時候就需要一下操作來完成對齊的模型的目的。

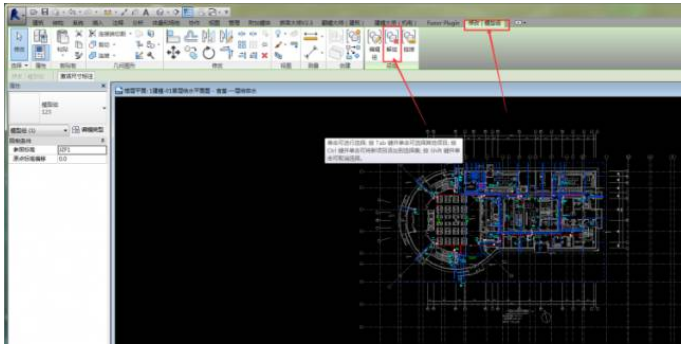

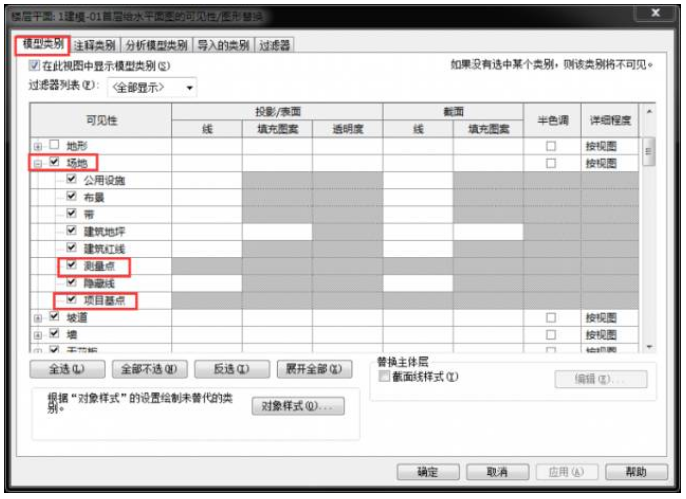

1.打開機電模型偏移的文件，具體量出的x、y軸的偏移值，然后·vv—模型類別—場地—測量點和項目基點。

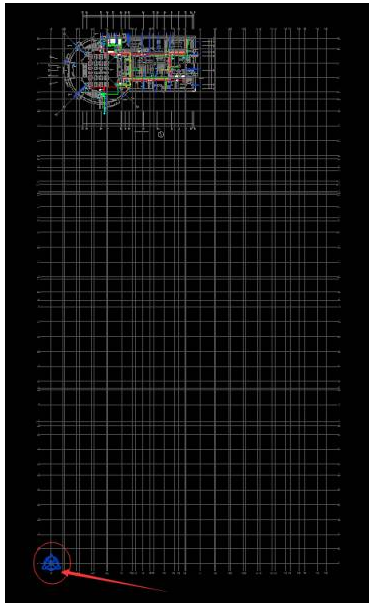

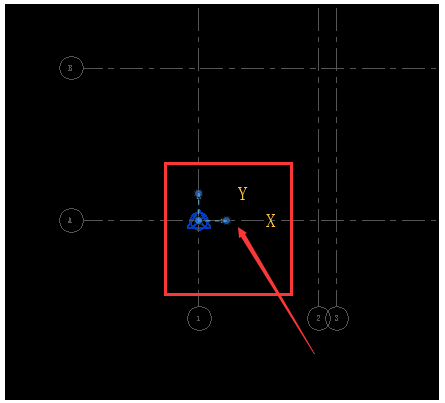

2.確定項目基點和測量點在軸網中的位置。

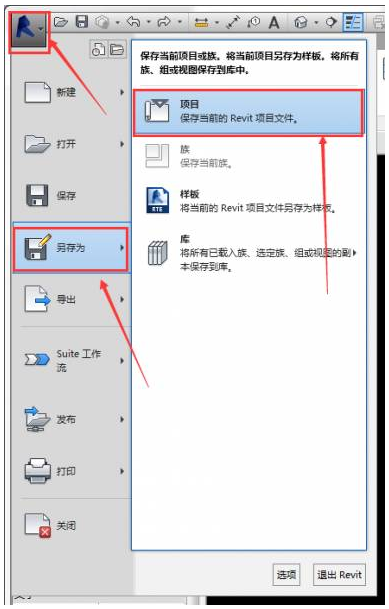

3.將機電模型和底圖全部刪除，再把這個Revit文件另存為保存在桌面

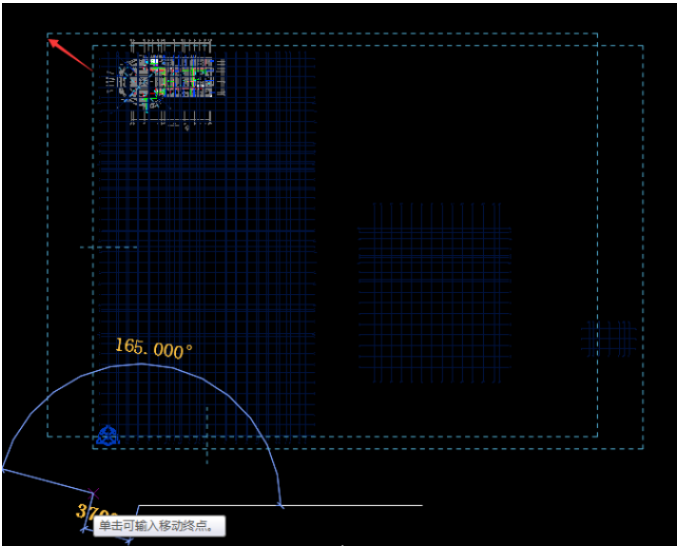

4.打開原始文件，選中所有軸網，將軸網按照測量的x、y軸的偏移量移動，使機電模型在軸網的正確位子中。

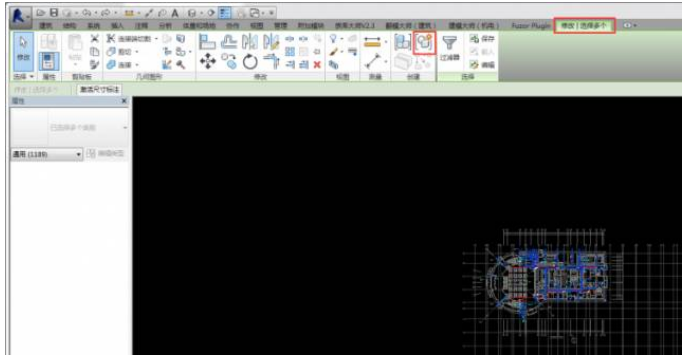

5.鎖定軸網，選中所有機電模型，點擊修改—創建組—命名。
6.打開另存在桌面的只有軸網的Revit文件，不要關閉處理后的模型，選中處理好的模型組，修改—復制—將復制基準點移到原項目基點和測量點所在軸網的位置。

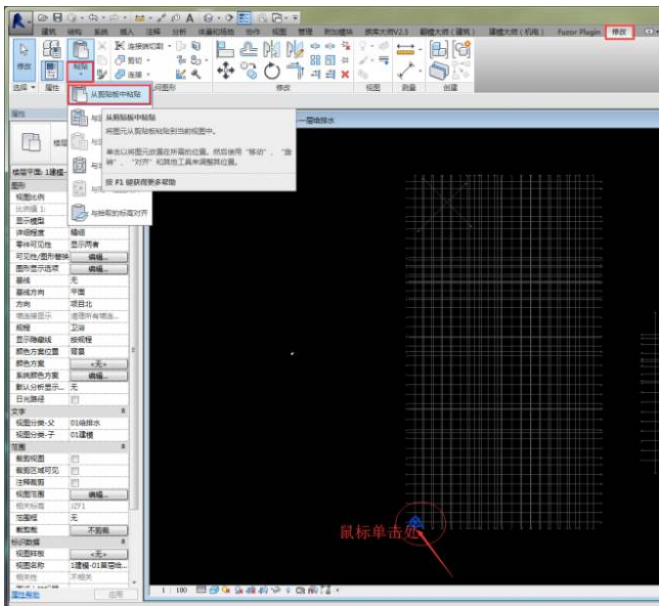

7.點擊只有軸網的模型—修改—粘貼—從剪貼板中粘貼，將鼠標移動到項目基點和測量點所在處，單機粘貼。
8.粘貼后的機電模型就在軸網的正確位置，而且相對于整個項目基點和測量點的位置也沒有變化，也就說明現在的機電模型在導入土建模型時也在正確的地方。先驗證模型是否在土建模型的正確的地方，驗證完之后給復制的機電模型組解組，使之成為一個完整可調的機電模型。
技巧的意義：
在建立模型的時候難免會遇到機電模型和土建模型不匹配的情況，以往通常是通過移動模型來達到調整的目的，但是一旦模型復雜，結構較多是沒有辦法整體移動，這時這種辦法就成為解決問題的一個可實施方案！
