我們知道，在Revit中幾何模型是不能使用縮放工具進行縮放的。我們還知道，使用公制植物族樣板文件創建的植物族是Revit中唯一允許縮放的族。因此，我們就可以使用“植物族”這一特點，通過兩次嵌套，最終實現常規模型族的縮放。
1.使用公制常規模型樣板文件，創建一個公制常規模型族1。
使用拉伸工具，創建幾何形狀（圓柱體：直徑1000mm，高度1000mm）

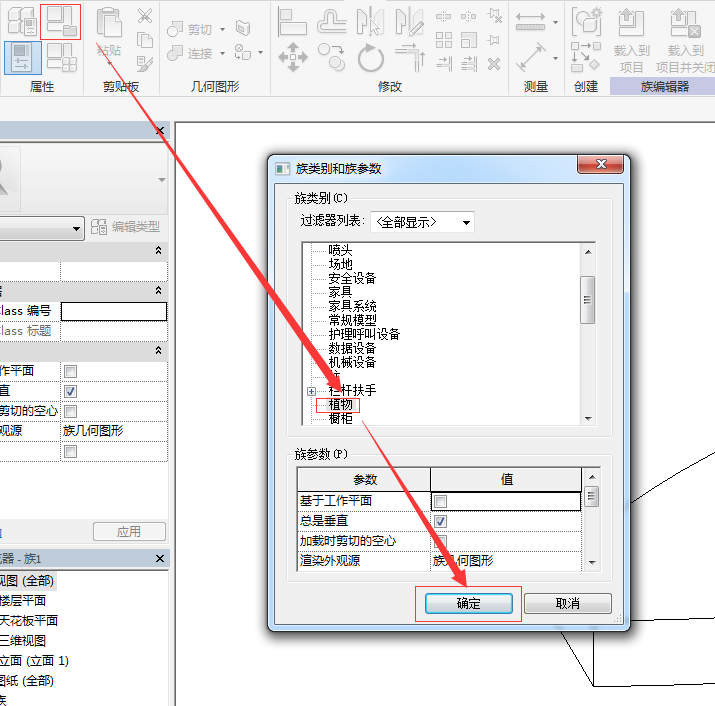

修改“族類別和族參數”屬性，更改族類別為”植物”.
2.使用公制植物族樣板文件，創建可縮放族2。
將族1嵌套到族2中。
3.使用公制常規模型樣板文件，創建可縮放常規模型族3。注意：族3的類別為常規模型。
將族2嵌套到族3中。

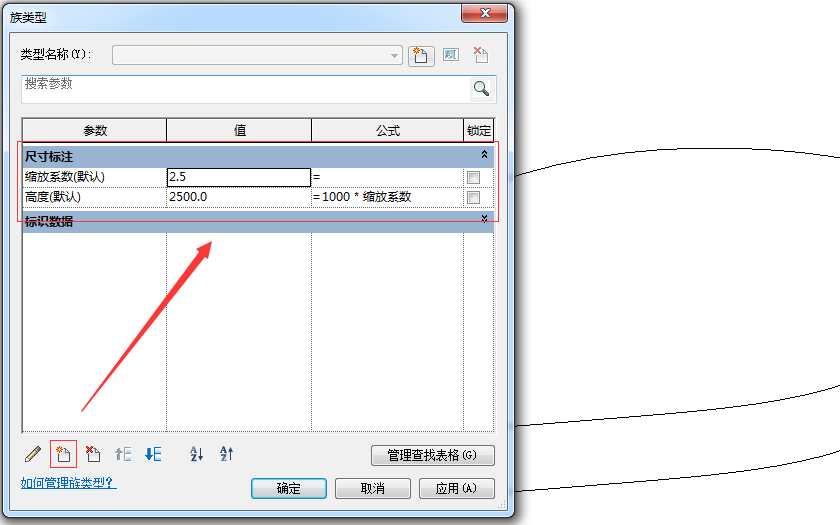

4.在族3中，添加兩個實例參數，即“高度”、“縮放系數”。

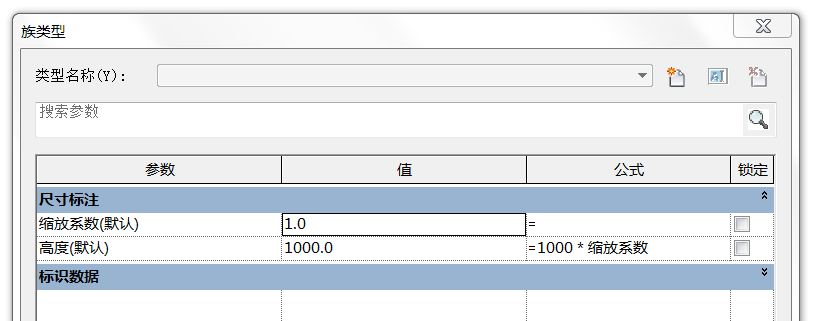

給“高度”參數添加公式，高度=1000*縮放系數

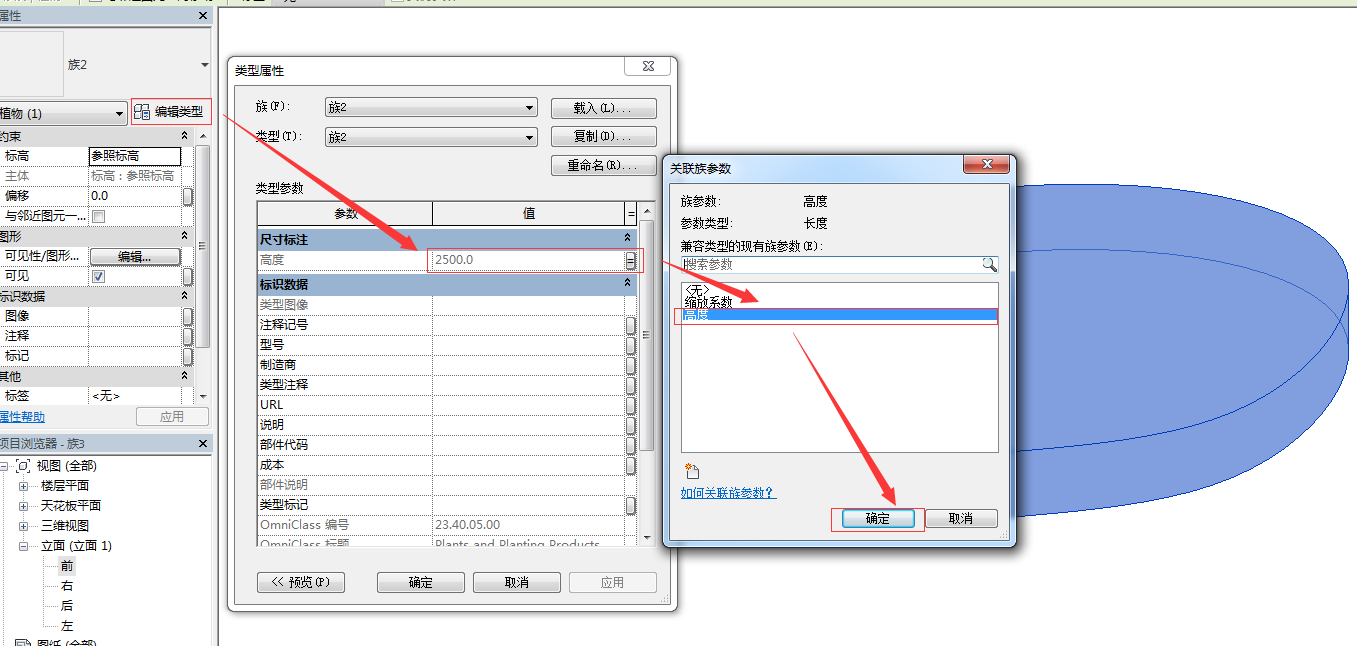

選擇嵌套族2，編輯族2，將族2“高度”參數與族3“高度”參數進行關聯。
5.使用建筑樣板，新建一個項目，將族3載入到該項目中。

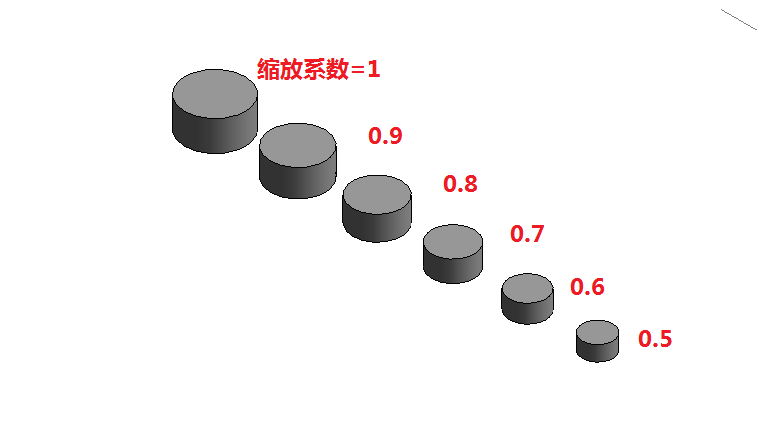

6.在項目中依次創建6個“族3”實例，分別修改六個實例的縮放系數為1、0.9、0.8、0.7、0.6、0.5。
總結：使用同樣方法，完全可以實現其他族的縮放。
