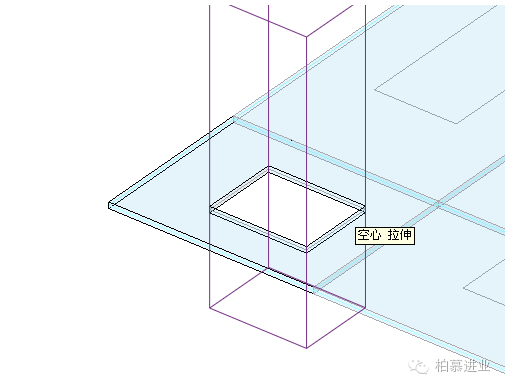

當幕墻嵌板為系統嵌板時，可以選擇在位編輯空心拉伸來繪制洞口形狀，完成洞口創建,如圖1所示：
圖1

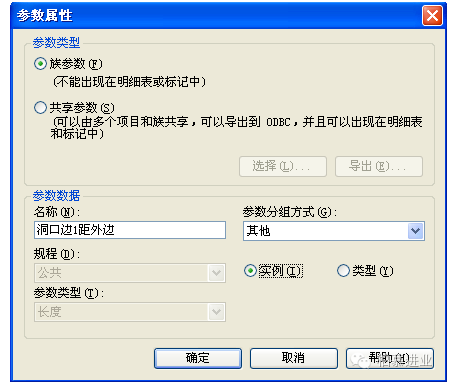

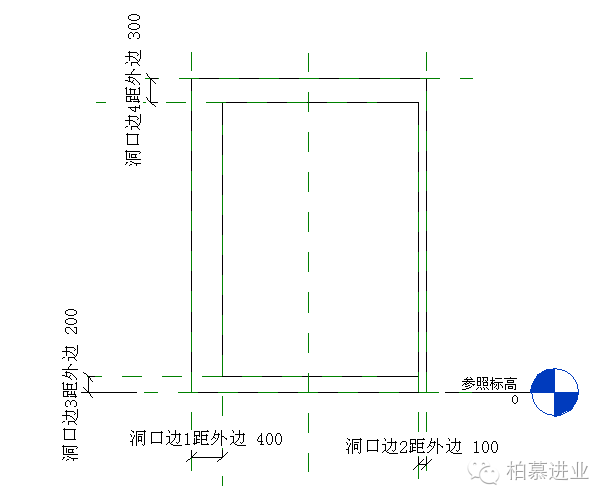

當幕墻嵌板為載入的嵌板族時，需要在嵌板族中進行空心拉伸的編輯，生成洞口。嵌板族上空心拉伸的定位方法如下圖2所示：注意，添加尺寸標注參數時，一定要選擇實例參數，如圖3所示：
圖2
圖3

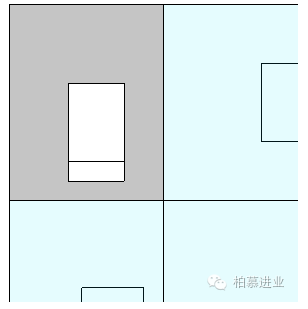

將圖3的幕墻嵌板族載入項目中替換需要開洞的嵌板，如圖4所示；
圖4

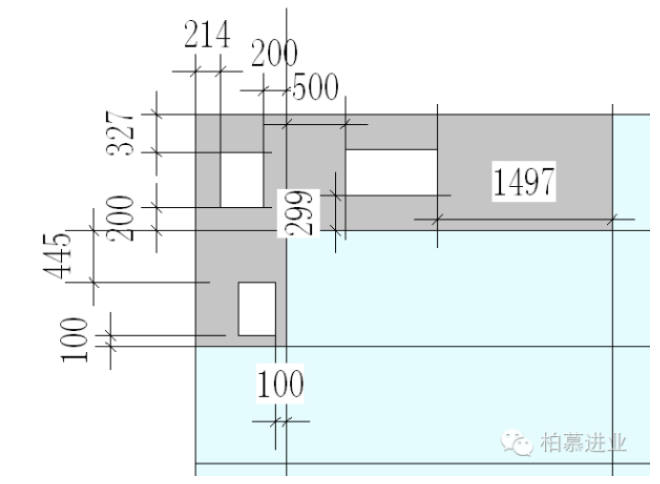

先測量洞口邊距離嵌板外邊的距離，如圖5所示；
圖5

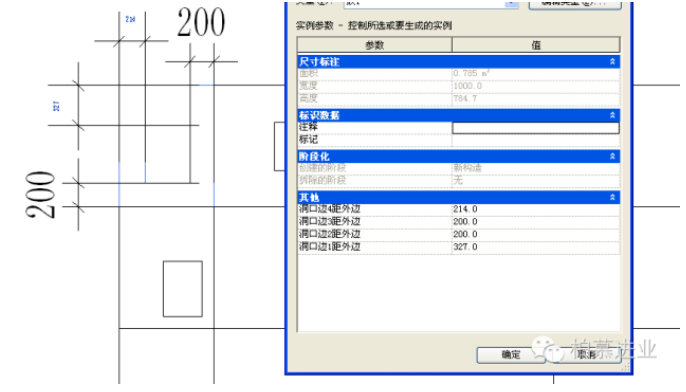

再調整洞口尺寸，如圖6所示：
圖6
調整所有洞口的嵌板族的洞口位置，如圖7所示：
圖7
