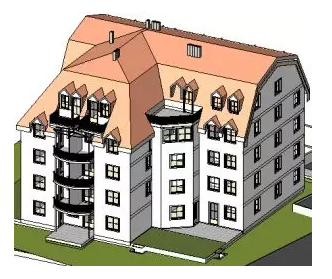

Revit提供了幾種創建屋頂的方法。
您可以創建屋頂：
從建筑跡線
作為拉伸
與玻璃斜窗
從體量實例
屋頂不能切過窗或門。

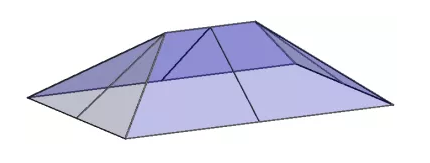

跡線屋頂
屋頂周界的二維閉合環草圖
在平面視圖中選擇墻或繪制線時創建
在繪制它的視圖標高處創建
高度由“基準高度偏移”屬性控制
洞口由其他閉合環定義
坡度是在向繪制線應用坡度參數時定義的

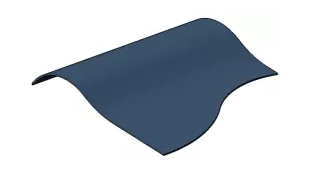

拉伸屋頂
屋頂輪廓的開放環草圖
在立面視圖中使用線和弧繪制輪廓時創建
高度由草圖在立面視圖中的位置來控制
深度由Revit基于草圖的大小計算（除非您指定了起點和終點）。
繪制拉伸屋頂的輪廓時，使用參照平面很有幫助。例如，繪制三個相互平行的垂直參照平面，然后繪制一個與三個垂直平面都相交的水平參照平面。
通過“拉伸屋頂”工具，可以創建具有簡單坡度的屋頂。
要創建具有復雜坡度的屋頂，可以使用體量。
創建拉伸屋頂后，可以變更屋頂主體，或編輯屋頂的工作平面。
玻璃斜窗
可以使用跡線方法或拉伸方法創建玻璃斜窗。玻璃斜窗具有一條或多條坡度定義線，并能連接到幕墻和基本墻類型。
