“參照平面”和“參照線”是族制作中最常用的工具，我們經常會將模型實體鎖定在參照平面上，由“參照平面”來驅動實體進行參變；而“參照線”主要是用來控制角度參變；

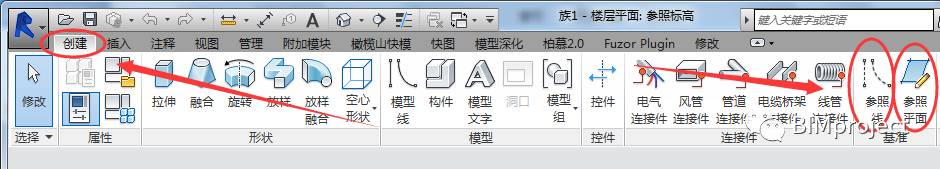

1.打開“公制常規模型”族樣板，繪制參照平面，觀察其實例屬性；

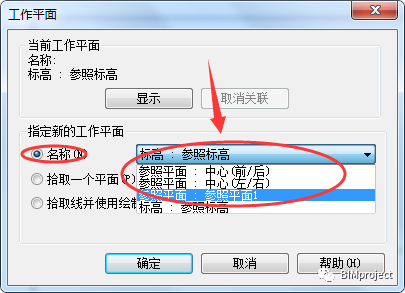

（1.當繪制了很多參照平面時，可以為需要用到的參照平面指定名稱，設置工作平面時可直接選擇參照平面的名稱；

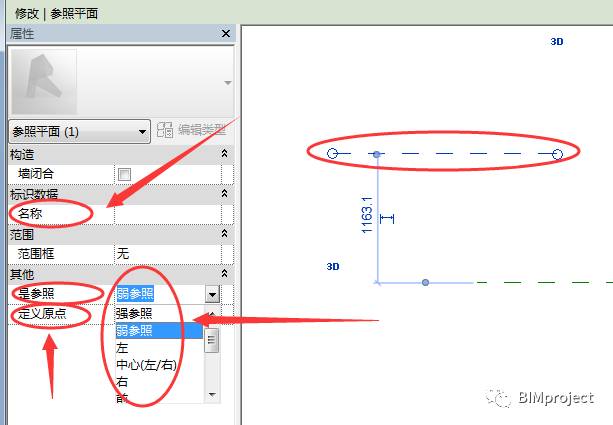

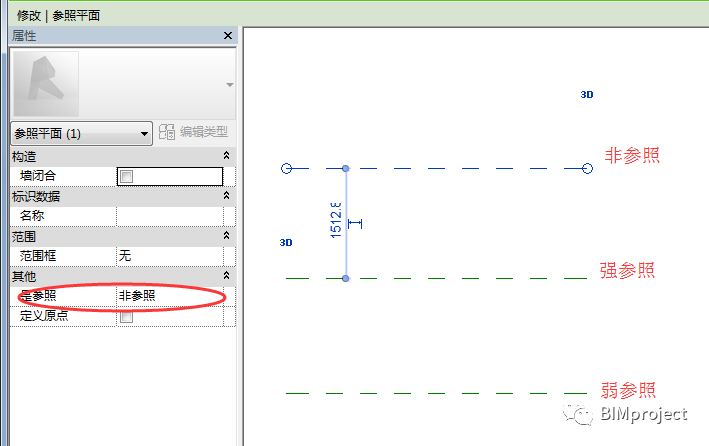

2.參照平面“是參照”是非常重要的屬性，將參照平面選擇“非參照”時，這個參照平面將無法捕捉，無法進行尺寸標注；當選擇“強參照”時，該參照平面的優先級別最高，無論何時都能被捕捉到，就算很多圖元重疊在一起，也能第一個被選中；當選擇“弱參照”時，要選中該參照平面可能需要用到“Tab”鍵才能捕捉到；
3.“定義原點”是用來定義族的插入點，軟件默認（0，0，0）點作為插入點，一般我們不做修改）

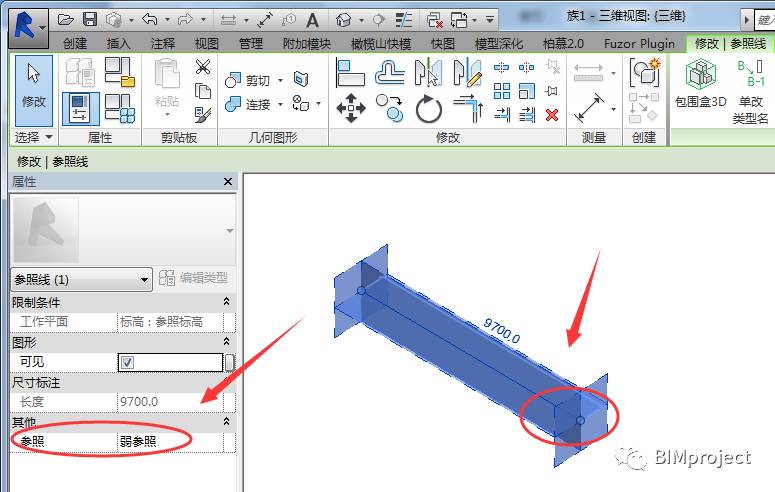

2.參照線比參照平面多了兩個端點，和兩個工作平面，而且我們可以注意到參照平面是以虛線顯示的，參照線是實線，在三維視圖中只能看到參照線，看不到參照平面；

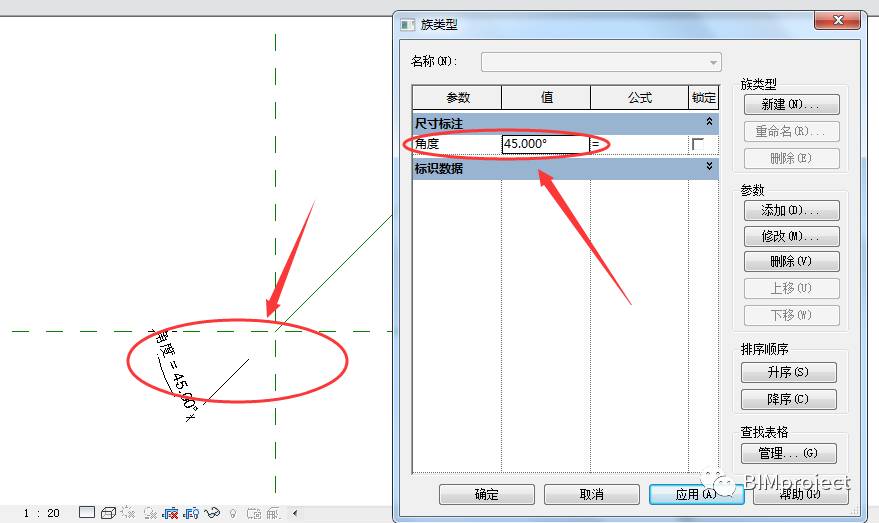

3.繪制參照線，將其端點鎖定在參照平面上，進行角度注釋，便可以利用其對實體的角度參變；
