將勾繪線應用到視圖時候，表面填充圖案顯示噪波或不需要的不一致。

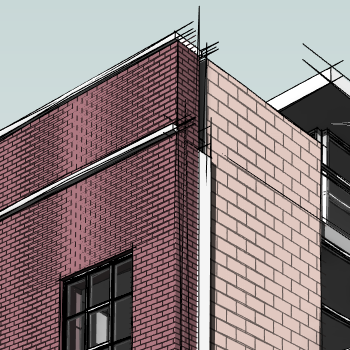

問題：在視圖中啟用了勾繪線。 在表面填充圖案顯示的位置，勾繪線生成波紋填充圖案、視覺噪波或不一致。 您可能會注意到，圖元的該效果會顯示小型表面填充圖案，包括木質樓板、屋頂瓷磚、外磚墻和側隔板。
這些效果是應用到模型中線（包括表面填充圖案）的抖動數量。 在將勾繪線應用到視圖時，長線的抖動程度會比短線高。 該行為會導致受影響圖元的部分部件產生不規則的填充圖案。
解決方案：請執行下列操作之一以實現所需的效果：
關閉受影響圖元的表面填充圖案：在圖元上單擊鼠標右鍵，然后單擊“替換視圖中的圖形”
“按圖元”或“按類別”。 展開“表面填充圖案”，然后清除“可見”復選框。減少“選項”對話框“圖形顯示”上設置的“抖動”值。
