在平面視圖中，當將視圖詳細程度設置為“中等”或“精細”時，連接的混凝土結構框架圖元顯示不規則或幾何圖形的某些部分消失。
問題：視圖范圍的剖切平面與混凝土框架圖元的幾何圖形相交。 通常，形狀不規則的混凝土梁以所有三種詳細程度顯示完整幾何圖形。但是，當混凝土框架圖元連接時，就會變為可剖切且易于查看剖切平面。
對于此行為的基本示例，請考慮帶壁架的模板托梁。以下托梁輪廓上的綠色虛線表示檢測到的視圖剖切平面。
指定詳細程度時，單個和連接的框架圖元之間的不同行為會更明顯。

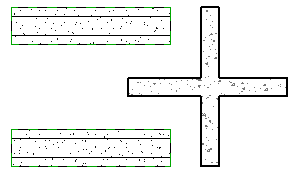

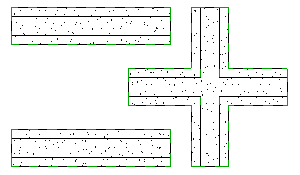

| 詳細程度: 粗略 | 詳細程度: 中等或精細 |
 |  |
在“中等”和“精細”詳細程度中，未連接的梁將保持不剖切，而連接的梁按視圖范圍的剖切平面剖切。
解決方案：調整視圖范圍設置以包含整個圖元。 在某些情況下可能需要使用過濾器，隱藏或隔離圖元以獲得所需視圖。
