以排磚為例：

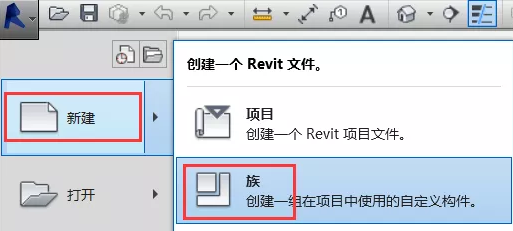

1.打開Revit新建族，之后選擇公制窗。

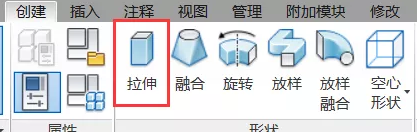

2.繪制拉伸輪廓，選擇創建面板中的拉伸命令，框住中心區域并將四邊鎖住，后點擊確定。
3.之后切換到立面——內部，鎖定線高度，再用對其命令鎖定平面高度。
4.更改尺寸標注，切換至三維，在屬性面板中，選擇族類型，更改族高度為200，寬度為600，點擊應用。
公制窗族的特性是：實際中用到磚的寬度與墻厚保持一致而族參數中的寬度與磚長一致，應添加參數。
5.添加參數：磚長，選擇類型，點擊確定。命名磚長數值為600，寬度公式定義為磚長，向下移動，避免弄混，后點擊確定并載入到項目。

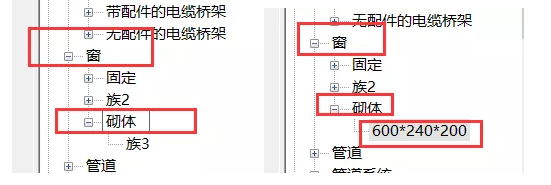

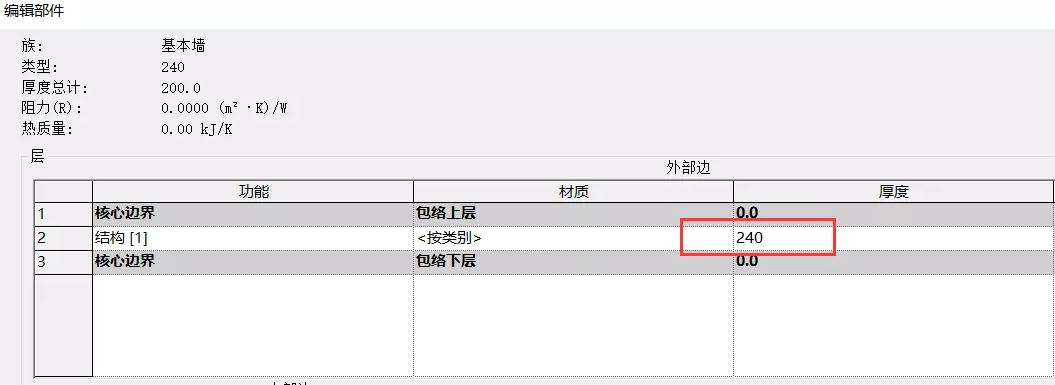

7.先畫一堵墻，選擇常規墻200厚度，修改厚度為240，繪制后，在項目瀏覽器中族——窗——更改族名稱為：砌體，修改族的參數為600*240*200，為排磚長度，右鍵，創建實例。
8.切換到三維圖，放置窗族，修改灰縫為10，底部為35.6。（數值僅供參考）

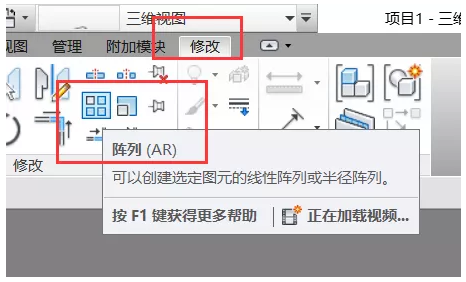

9.選中砌塊，用陣列功能修改間距為610，個數為所需個數。若距離墻邊仍有間距，需右鍵重新復制砌塊，修改長度。

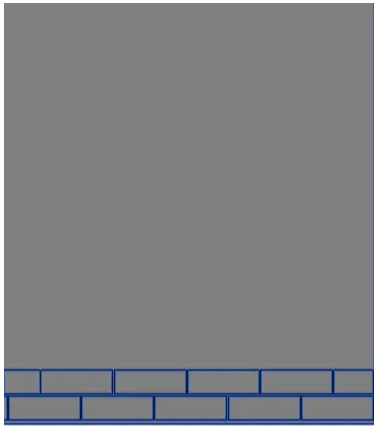

10.隱藏墻體，框選整體，使用陣列功能把砌塊向上陣列。注意：距離底層砌塊的距離為10，砌塊間距也為10。
