來源丨EaBIM論壇

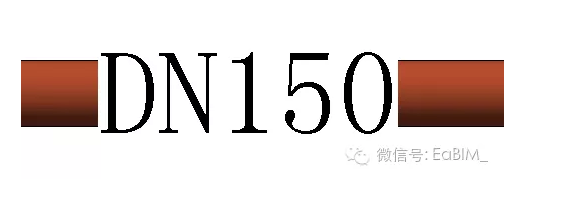

在通常情況下，繪制時或者后標注管道的類型，會出現如下圖標注文字有白背景的情況
在這個時候，我們可以通過重新編輯該標簽族的方式，將白色背景去掉。
該步驟簡介及關于“只在參數之間換行”分析如下：
1.單擊該管道尺寸標記，單擊編輯族命令，進入到族環境

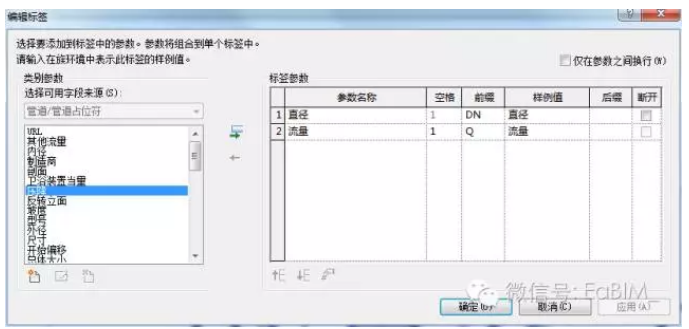

2.選中該標簽，在屬性欄中單擊編輯類型命令,打開類型屬性對話框

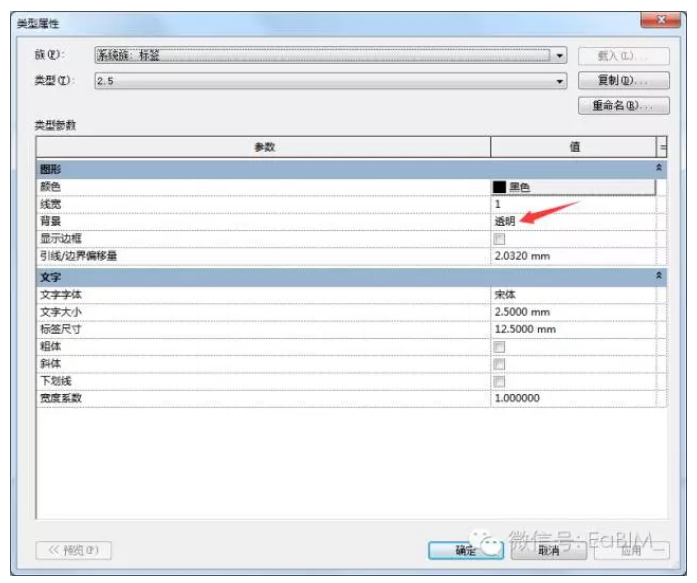

3.將背景修改為透明，單擊確定
4.將其載入到項目中，并覆蓋其參數。
關于選中“只在參數之間換行”的意義：
我們常在使用標簽同時標記兩種或兩種以上的參數時使用該命令。

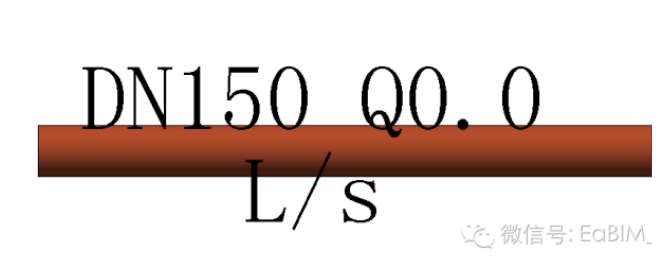

1.如果未選中該選項，該文字將在到達標簽邊界處的第一個單詞處換行。顯的雜亂無章。

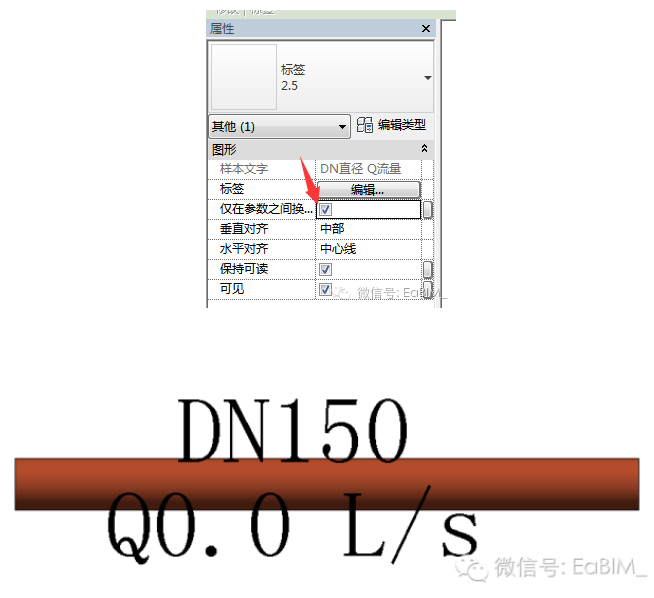

2.選中該選項后，將使文字強制換行，這樣可在參數末尾打斷。如此標記，便顯的井然有序。
