在工程中，我們也總少不了需要出一些構件的詳圖。
那在Revit中有沒有一種比較快捷的方法創建構件的詳圖呢？
有的，方法如下：
1.創建圖例視圖
在項目中，單擊【視圖】-【圖例】下拉菜單，選擇【圖例】進行創建。

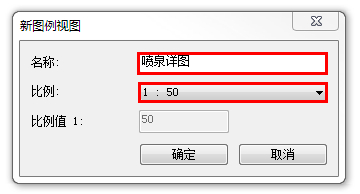

2.指定圖例的名稱和比例
在彈出的“新圖例視圖”對話框中，指定其名稱和比例。
3.將構件放置到繪圖區中
從【項目瀏覽器】-【族】列表中，找到想創建詳圖的構件，單擊選中，鼠標左鍵按住不放，拖拽至繪圖區，單擊放置。

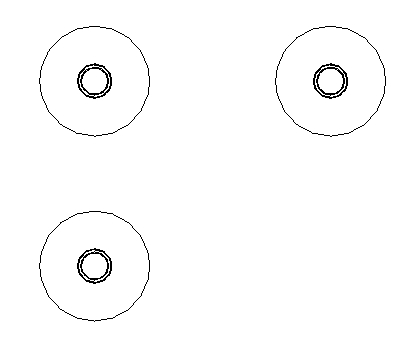

此處可一次放置多個，或者放置一個之后，再進行復制。
4.修改構件的視圖方向
①單擊選擇要修改視圖方向的構件
②單擊選項欄中【視圖】的下拉菜單，選擇相應視圖。
注：屬性欄中的【視圖方向】單擊修改，也可達到同樣的效果。

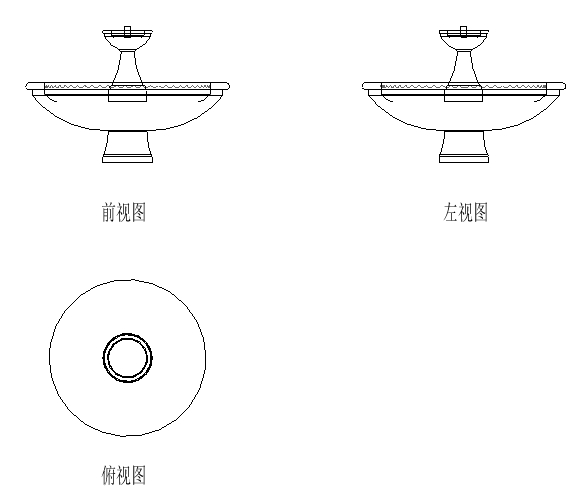

5.添加視圖名稱
視圖方向修改完之后，單擊【注釋】-【文字】進行視圖名稱的添加。
最后我們自己再去添加一些必要的尺寸標注，這樣構件的詳圖就完成了。
