Revit2019若要創建斜表面，請繪制坡度箭頭或編輯表面邊界線的屬性。
在平面視圖或三維視圖中編輯圖元的邊界。 然后使用下列方法之一：
坡度箭頭：在圖元上繪制一個坡度箭頭。 使用坡度箭頭屬性來進一步定義坡度。
邊界線屬性：通過修改表面邊界線的屬性來定義其坡度。

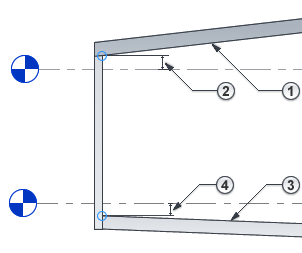

坡度屬性的測量方法
Revit2019與坡度相關的屬性相對于圖元的底面或頂面進行測量，具體取決于圖元類型：
對于屋頂、天花板和檐底板，與坡度相關的屬性相對于底面進行測量。
例如，“相對標高”是指標高與屋頂底面之間的距離。
對于建筑地坪、樓板和結構樓板，與坡度相關的屬性相對于頂面進行測量。
例如，“相對標高”是指標高與樓板頂面之間的距離。
多個坡度建模
除屋頂外，圖元都只能在一個方向上傾斜。 要創建有多個坡度的表面，應創建多個圖元，每個圖元有其自己的坡度。 然后將圖元對齊并鎖定在一起。
對于樓板、結構樓板和屋頂，也可以使用形狀編輯工具將表面拆分為各自有不同坡度的子面域。 請參見關于編輯樓板和屋頂的形狀。
樣例

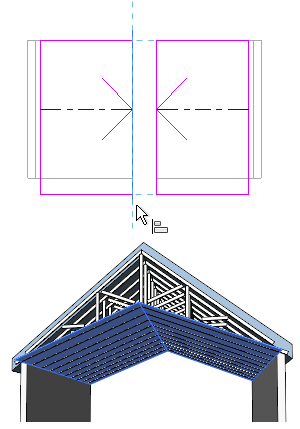

下圖顯示的教堂天花板包含兩個表面，每個表面都有其各自的坡度。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
