分歧器，也是中央空調分歧管，分支器、分歧管等，主要連接冷媒管到室內空調機上，采用加工優質紫銅管，在制冷線路中為一頭輸入，后面多條輸出，使銅管內的制冷劑加速流通并達到制冷的效果。
在繪制冷媒管中，一般從源頭開始畫起，為的是在后面多段線路中載入更多分歧器族件與管道順利連接。PS：冷媒管管道通常直徑為DN50mm。

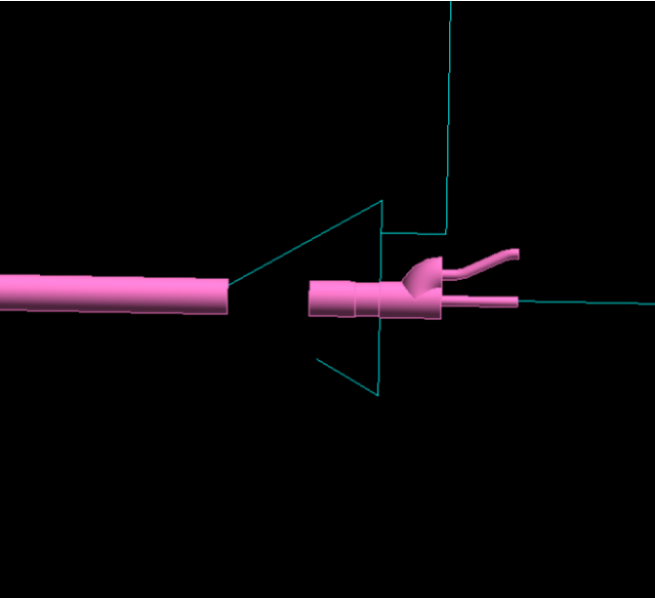

但當后面放置分歧器族件的過程中，revit軟件自帶的工具“修剪/延伸為角（TR）”并不能將冷媒管管道與分歧器一頭的管道自動連接。

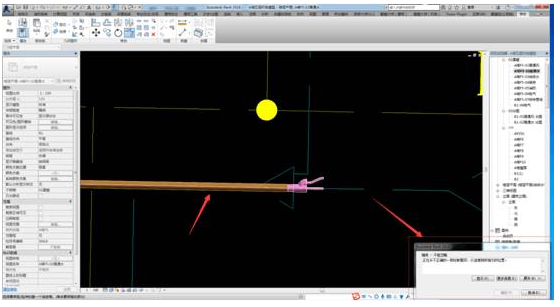

這時，軟件繪圖界面上會出現右下角的對話框：“正在從不正確的一側繪制管段，以連接到所指示的位置”警告語。
出現這種狀況，用平常的修剪工具TR多次連接不上，回頭繼續修改，也是費時費力，在這個節點上我們該如何解決問題呢？有一個方法可以去解決這個問題。

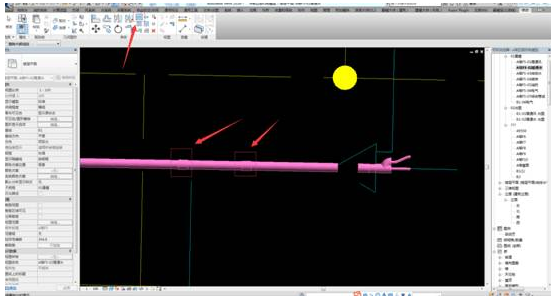

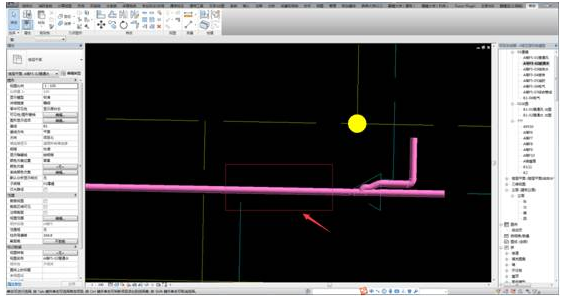

1.選擇選項卡“修改”里面的工具：“拆分圖元（SL）”，在分歧器族件一端的冷媒管管段中剪切一下兩個點，如圖所示。

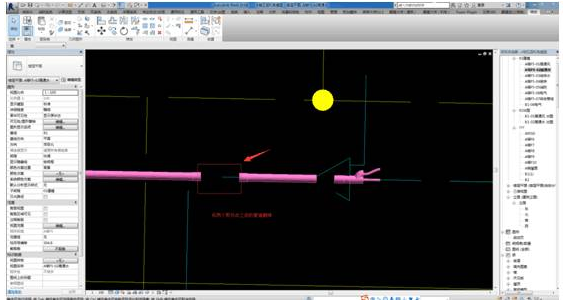

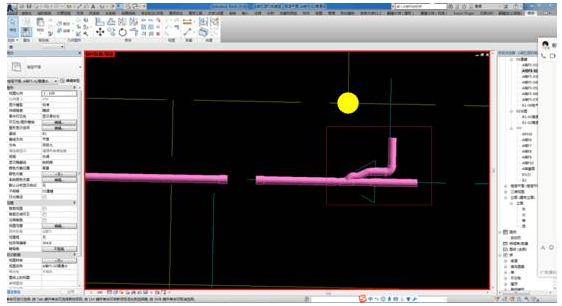

2.在冷媒管管線上刪掉兩個剪切點之間的管道。

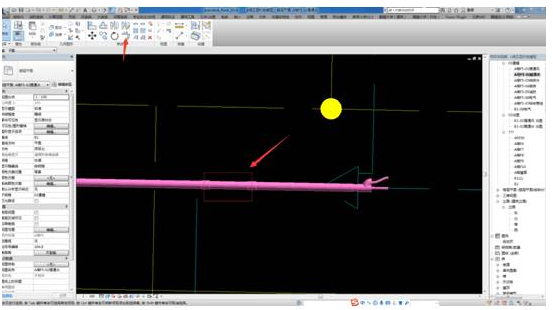

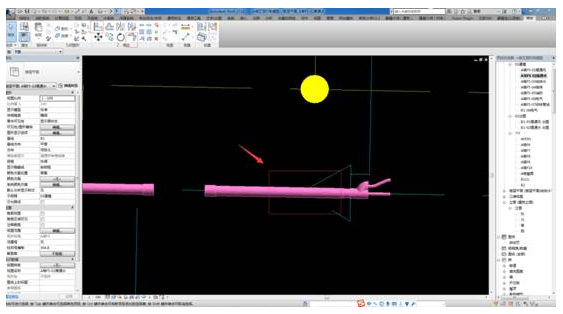

3.靠近分歧器族件的一段冷媒管，選擇工具“對齊（AL）”與分歧器對齊，用“修剪/延伸（TR）”工具將兩者自動連接。
4.在分歧器族件另一端繪制兩個分支管道，直徑為DN50mm。
5.回到兩個剪切點的冷媒管上，將兩個剪切點繪制管段連接上。
6.最后一個一個地刪掉兩個剪切點，保持一個完整的管段。
7.暖通水模型繪制最后情況如下：
