關于圖紙變更，是BIM模型維護不可繞開的話題，人人都不愿反復修改模型，但這些事情不會因為我們的意愿而變化。
關于如何查找圖紙哪些部位變更的方法，之前在上一講《REVIT每周一技36圖紙變更對比的兩種方法》中給大家提供了兩種方法，今天要說的是下一步，知道了變更的地方，如何更新模型。
我們根據變更內容的多少，依次提供如下三種方法
方法一：根據對比前后版本圖紙，在CAD中將變更處標注出來，對著CAD修改模型文件。
如果變更內容不是很多，只有局部發生變化，我們就可以對著圖紙，直接在模型中修改。
這種方法簡單，不需要重新導圖，但是不容易精確定位變更后管線位置，除非逐個測量位置。不過對于大部分沒有嚴格精準位置的管線，還是可以的。再有，可能會漏改。
方法二：將變更后的CAD導入模型中，邊對比邊修改。
這種方法適用變更地方較多，且位置復雜，不容易定位的情況。有一個問題，重新導入圖紙后，模型會將圖紙蓋住（線框模式除外），怎么處理？

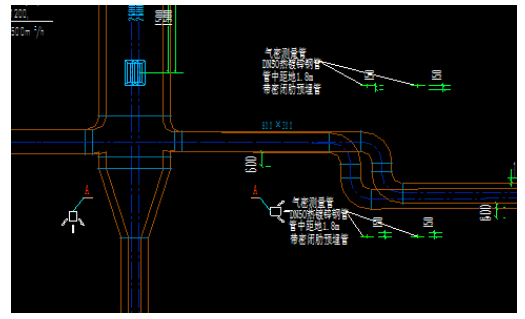

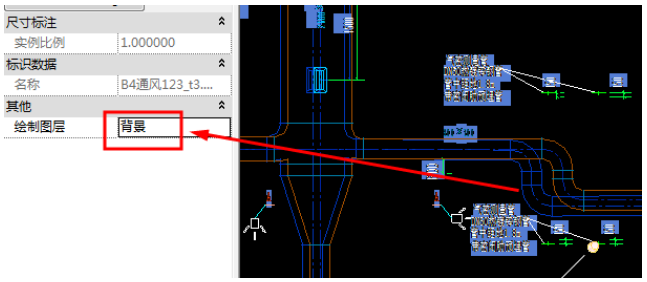

1）導入圖紙時，勾選“僅當前視圖”，選中圖紙設置為“前景”這種處理方式可以看見圖紙如圖1所示；但是往往因為圖紙中的一些填充圖案等不容易選中模型圖元，也不容易區分哪個是變更的圖紙，如圖2所示。
圖1
圖2

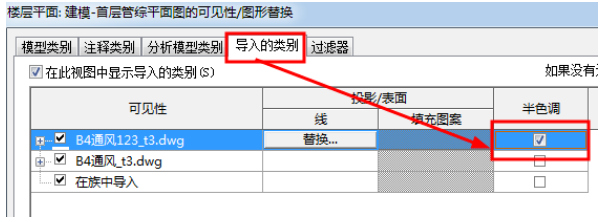

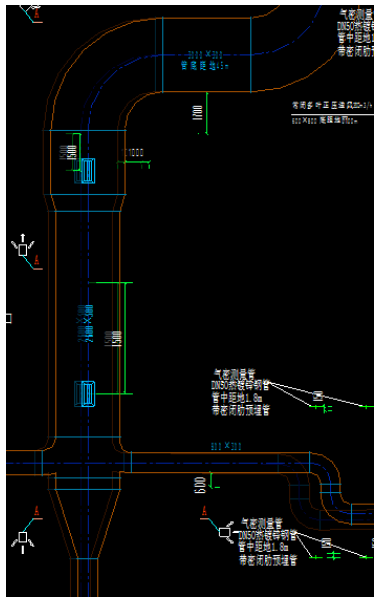

2）如果采用“背景”，模型與圖紙不容易區分，這個時候我們可以將“導入的類別”對應的圖紙設置為“半色調”，這樣區分的清楚一些，如圖3、4所示。
圖3
圖4
方法三：刪除已有模型，重新繪制模型
對于圖紙變動量特別大的，面目全非那種，可以直接刪除原有模型，重新繪制。當然，這個也要看個人，如果覺得修改比重新建快，可以選擇修改。
