1）在RevitArchitecture中，除可以直接使用詳圖索引工具根據模型生成索引詳圖外，還可以在詳圖中引入已有AutoCAD中繪制的詳圖大樣。
2）在使用詳圖索引工具時，在類型選擇器選擇詳圖索引的類型，設置將要生成詳圖索引的比例，勾選選項欄中“參照其它視圖”，在其后的下拉列表中選擇“新繪圖視圖”選項，如圖1在視圖中繪制要索引的詳圖索引范圍，RevitArchitecture會生成空白詳圖索引視圖。
【注意】繪制索引輪廓前勾選參照其他視圖。
圖1

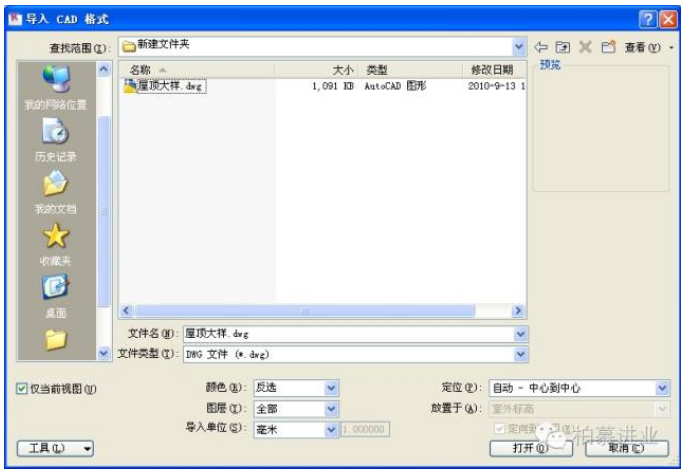

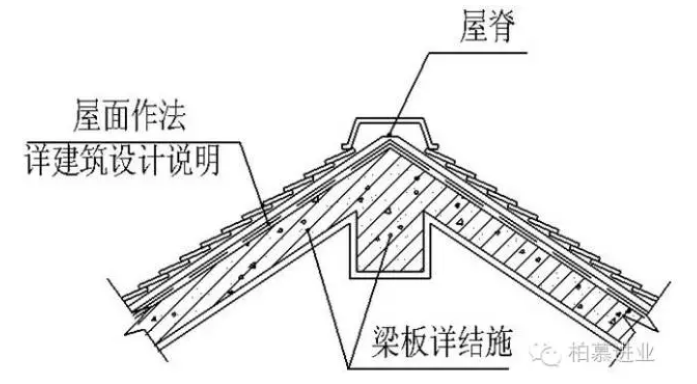

3）切換至詳圖索引視圖，點擊菜單“文件—導入/鏈接—CAD格式”，彈出“導入/鏈接CAD格式”對話框，如圖2，找到需要導入的AutoCAD繪制的DWG大樣圖紙，設置導入單位及放置位置，點擊“確定”按鈕，即可將DWG格式導入至詳圖索引視圖中如圖3；
圖2
圖3
4）使用導入DWG格式生成的詳圖視圖，與詳圖索引視圖的模型不再關聯，無論如何修改詳圖索引的位置，導入的DWG文件都不會自動修正，除非重新導入對應的詳圖索引文件。
