    在我們機電BIM出圖過程中，最麻煩的事情想必就是噴淋平面圖的標注了！

    成千上萬的噴淋管需要進行管徑尺寸和間距的標注，工作量非常巨大，既反復又枯燥！究其原因：最主要Revit自身的標注相對來說不是特別智能，要么就是一個個標注，要么就是全部亂標一通，總之都不是很理想！

    不過，我們還是可以結合Revit強大的輔助功能，比如：視圖控制、過濾器、隔離等等來實現，效率也是很高的，不用任何插件和自定義族，5分鐘就可以做完一大片，讓我們來試一試！

    1.保存噴淋管至選擇過濾器

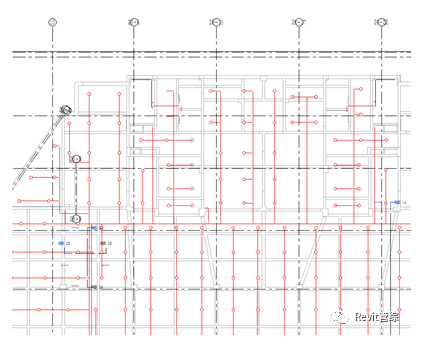

    首先將作為噴淋平面圖的視圖修改一下可見性，保留結構和噴淋管道、管件等需要的類別：

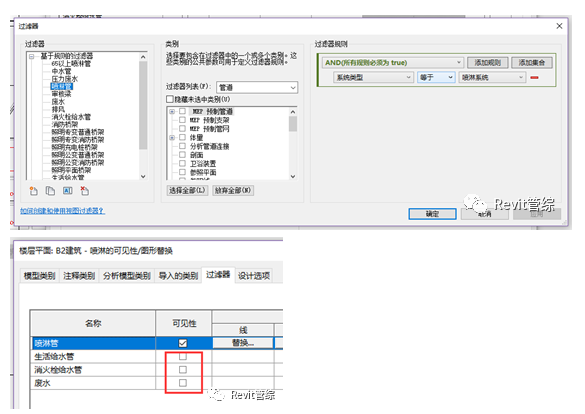

    對于其他水系統我們也可以新建Revit的規則過濾器，進行快速的顯隱控制：

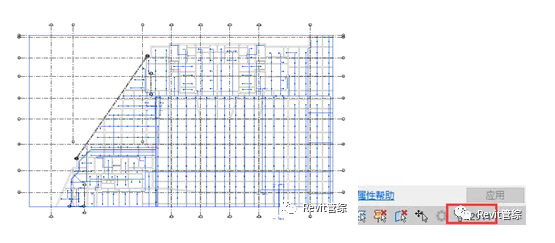

    選中所有的圖元，然后點擊視圖右下角的“過濾器”圖標：

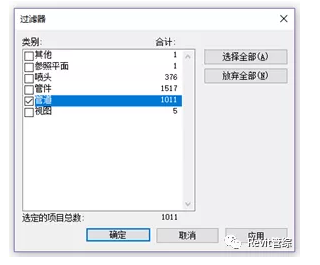

    取消其他類別的選擇，只保留管道：

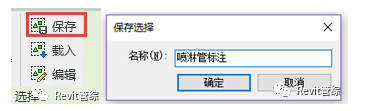

    在右上角“修改”面板>選擇>點擊“保存”，將噴淋管保存為“選擇過濾器”。

    這里我們補充說明一下：Revit中“選擇過濾器”可能很少有朋友用到，但其實非常實用，能將我們選中的構件保存下來，下次再非常方便的快速選中和進行編輯。

    2.篩選需要標注的噴淋管

    在“管理”面板>選擇>點擊“編輯”：

    選中剛才創建的“選擇過濾器”點擊“編輯功能”：

    注意：不要直接點擊確定。

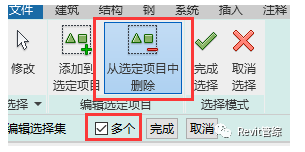

    點擊“從選定項目中刪除”，勾選“多個”：

    然后，將不需要標注的立管選中剔除掉就可以了。

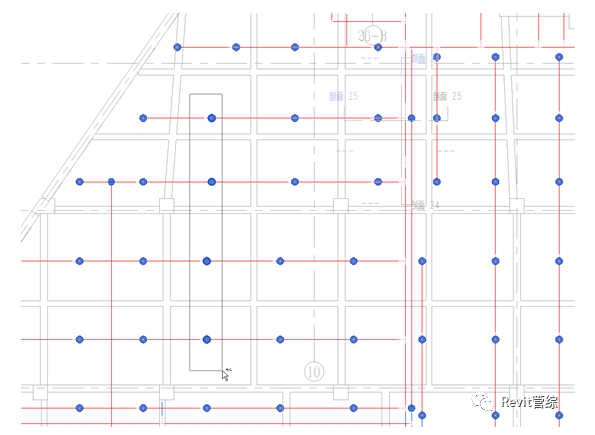

    注意：按住“Ctrl”可以批量添加，按住“Shift”可以批量反選；框選的時候從噴淋管不平行的方向從上往下，或者從左往右框選，能避免錯選到其他管；另外沒按住的時候千萬不要亂點，不然之前的都白選了！

    當然我們也可以先保存一部分選擇后再繼續，注意要先點擊下面這個“完成”按鈕，帶勾的是最后完成過濾器的編輯：

    注意：如果立管沒有被噴頭遮擋，我們也可以用類似的方式，在當前視圖中篩選并用revit的功能隱藏立管。

    然后點擊“完成選擇”，再點擊確定保存選擇過濾器。

    3.噴淋管的管徑標注

    選擇我們剛才的過濾器“載入”：

    在注釋面板中使用“全部標記”功能：

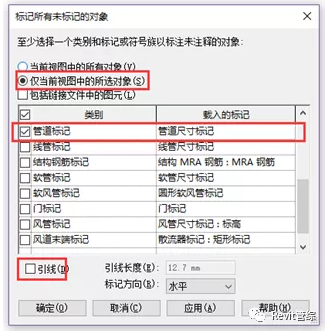

    選擇“僅當前視圖中的所選對象”，勾選管道標記，使用Revit默認的管道尺寸標記，或者之前我們教程中的標記族，不用勾選引線：

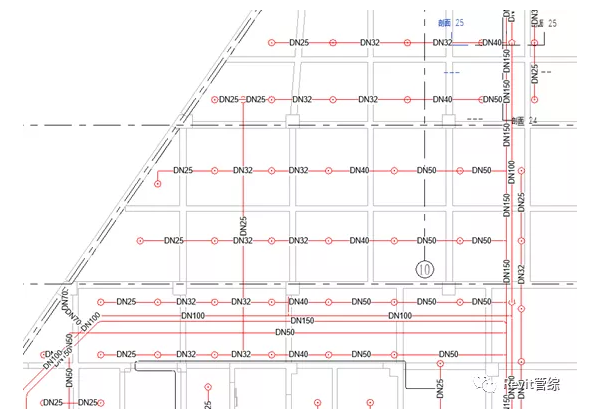

    這樣幾分鐘噴淋的管徑標注就非常方便的完成了！

    4.噴淋管的間距標注

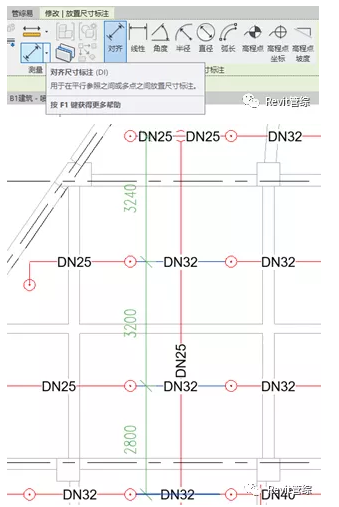

    間距標注就更為容易一些了，使用Revit的對齊尺寸標注就可以！

    盡量從管道標向噴頭，并且多用Tab鍵來幫助捕捉：

    線寬顏色等樣式，建議復制一個類型出來再修改，以免影響其他標注

    這邊為了教程更明顯所以用的是紅線白底，我們調整一下噴淋系統的顏色、線寬和軟件背景就可以了。
